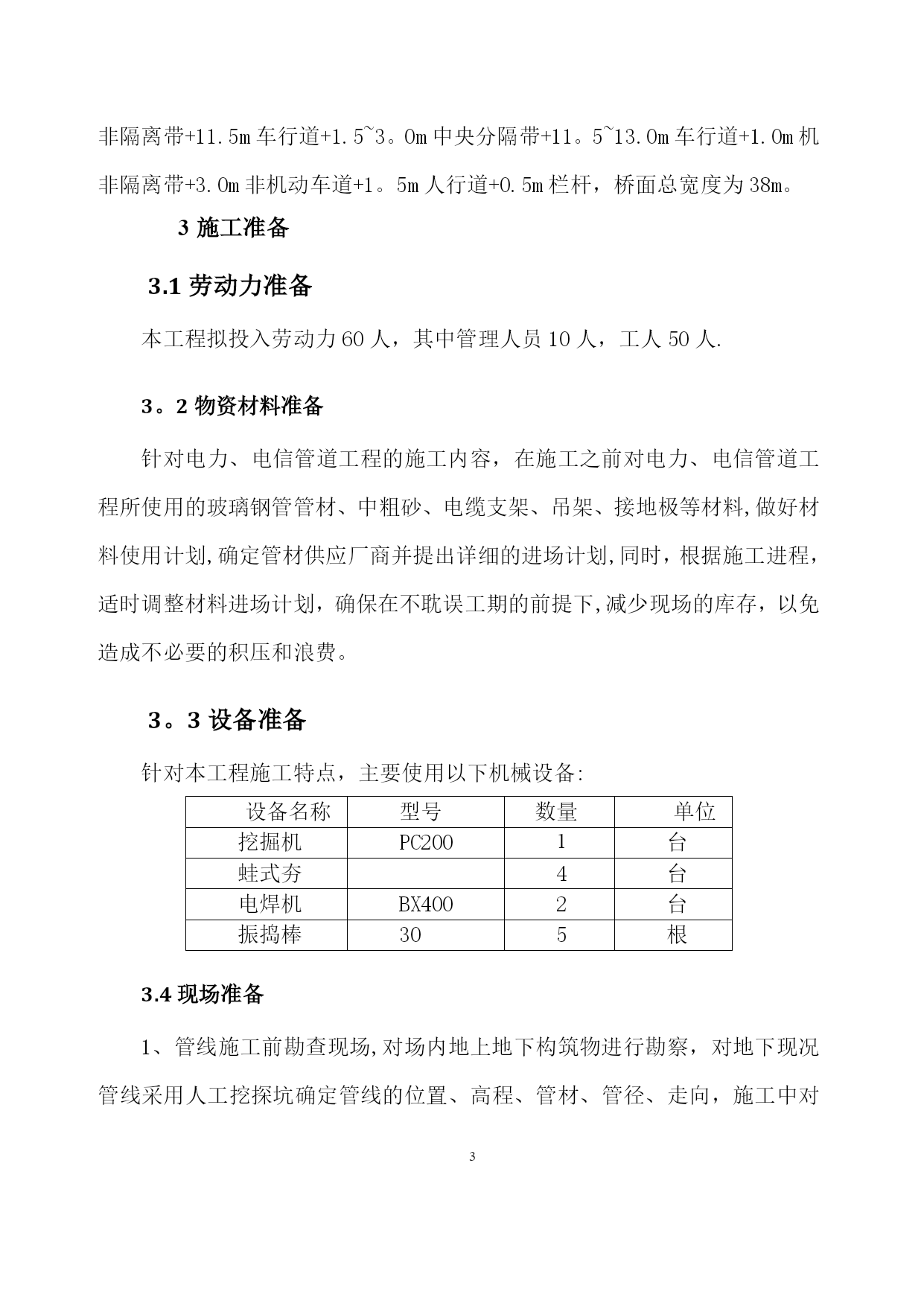

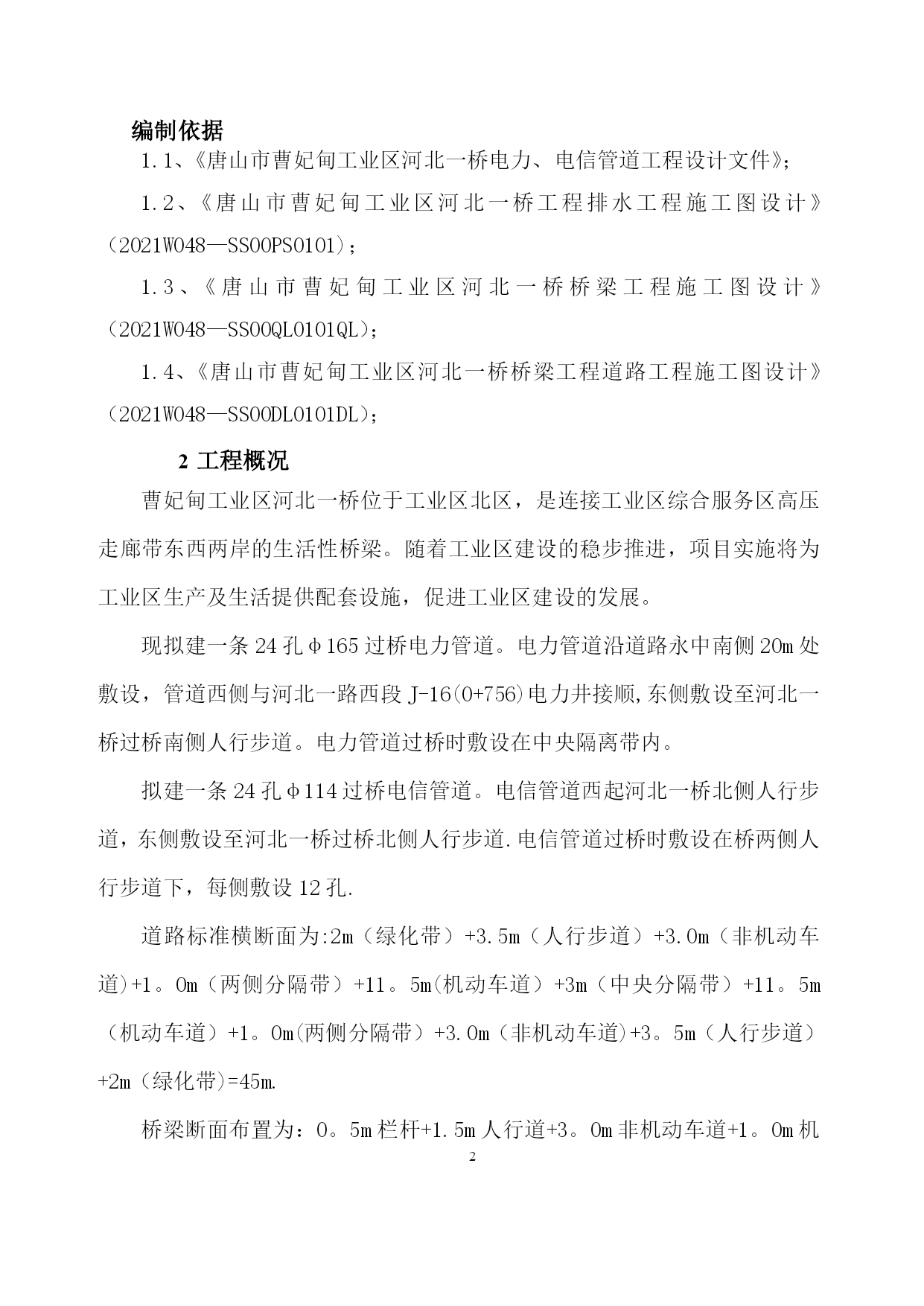

PAGE40PAGE\*MERGEFORMAT54电力、电信管道施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载编制依据1.1、《唐山市曹妃甸工业区河北一桥电力、电信管道工程设计文件》；1.2、《唐山市曹妃甸工业区河北一桥工程排水工程施工图设计》（2021W048—SS00PS0101)；1.3、《唐山市曹妃甸工业区河北一桥桥梁工程施工图设计》（2021W048—SS00QL0101QL）；1.4、《唐山市曹妃甸工业区河北一桥桥梁工程道路工程施工图设计》（2021W048—SS00DL0101DL）；工程概况曹妃甸工业区河北一桥位于工业区北区，是连接工业区综合服务区高压走廊带东西两岸的生活性桥梁。随着工业区建设的稳步推进，项目实施将为工业区生产及生活提供配套设施，促进工业区建设的发展。现拟建一条24孔φ165过桥电力管道。电力管道沿道路永中南侧20m处敷设，管道西侧与河北一路西段J-16(0+756)电力井接顺,东侧敷设至河北一桥过桥南侧人行步道。电力管道过桥时敷设在中央隔离带内。拟建一条24孔φ114过桥电信管道。电信管道西起河北一桥北侧人行步道，东侧敷设至河北一桥过桥北侧人行步道.电信管道过桥时敷设在桥两侧人行步道下，每侧敷设12孔.道路标准横断面为:2m（绿化带）+3.5m（人行步道）+3.0m（非机动车道)+1。0m（两侧分隔带）+11。5m(机动车道）+3m（中央分隔带）+11。5m（机动车道）+1。0m(两侧分隔带）+3.0m（非机动车道)+3。5m（人行步道）+2m（绿化带)=45m.桥梁断面布置为：0。5m栏杆+1.5m人行道+3。0m非机动车道+1。0m机非隔离带+11.5m车行道+1.5~3。0m中央分隔带+11。5~13.0m车行道+1.0m机非隔离带+3.0m非机动车道+1。5m人行道+0.5m栏杆，桥面总宽度为38m。施工准备3.1劳动力准备本工程拟投入劳动力60人，其中管理人员10人，工人50人.3。2物资材料准备针对电力、电信管道工程的施工内容，在施工之前对电力、电信管道工程所使用的玻璃钢管管材、中粗砂、电缆支架、吊架、接地极等材料,做好材料使用计划,确定管材供应厂商并提出详细的进场计划,同时，根据施工进程，适时调整材料进场计划，确保在不耽误工期的前提下,减少现场的库存，以免造成不必要的积压和浪费。3。3设备准备针对本工程施工特点，主要使用以下机械设备:设备名称型号数量单位挖掘机PC2001台蛙式夯4台电焊机BX4002台振捣棒305根3.4现场准备1、管线施工前勘查现场,对场内地上地下构筑物进行勘察，对地下现况管线采用人工挖探坑确定管线的位置、高程、管材、管径、走向，施工中对现况管线进行保护.2、确定电力、电信管道与新建雨水方沟、管道的走向、高程关系，做到先深后浅、先重力后压力进行施工.施工部署4。1施工组织机构电力、电信工程由项目经理总负责,对工程的工期、质量、资金利用及生产过程中的组织协调进行总体管理。由项目总工负责整个施工过程阶段的技术管理工作。生产副经理负责整个施工过程中的生产组织、协调工作。另设其他工作人员协助项目经理、总工及生产副经理进行施工过程中的管理工作。4.2施工机械及材料为了确保工程质量和工程进度的顺利进行，施工前应准备相应的机械设备及工程材料，确保工程实施前全部到位.且施工机械设备状况良好，施工材料检测合格.施工进度计划该电力、电信管道施工工期紧,要求严,需投入更多的人力物力。电力管道施工:2011年7月20日-2011年8月20日；电信管道施工：2011年9月1日—2011年9月30日。电力、电信管道施工方案6.1电力、电信管道工程设计内容1、管材选择:选用的电缆保护管管材为玻璃钢管。BB∅150管的内径为∅155mm，壁厚5mm，管的外径165mm。BB∅100管的内径为∅104mm，壁厚5mm，管的外径114mm管。孔数为12、24孔.电缆保护管连接处采用橡胶密封圈连接。2、接地：沿电力管道全线埋设一根—40x4镀锌扁钢接地母线.桥梁侧接地母线埋设在桥面铺装层内。道路侧接地母线埋深—1。5m。沿电力工作井上部井壁明敷设一圈—40x4镀锌扁钢接地线，井内所有爬梯、电缆支架、电缆吊架及其它所有电气设备金属外壳均要和接地线良好焊接，接地线经井壁上预埋钢板与井外L50x5镀锌角钢接地极（道路侧电力井）、—40x4镀锌扁钢接地母线焊接，接地电阻不大于10Ω.所有焊接处做防腐处理。6。2道路侧电力、电信管道施工6.2。1施工工艺流程：路基山皮石回填至路床顶(强夯后）反开挖挖槽（约1。5m深）、边坡防护垫层安装电力管道及钢筋安装模板、浇筑包封混凝土拆除模板包封外侧喷
