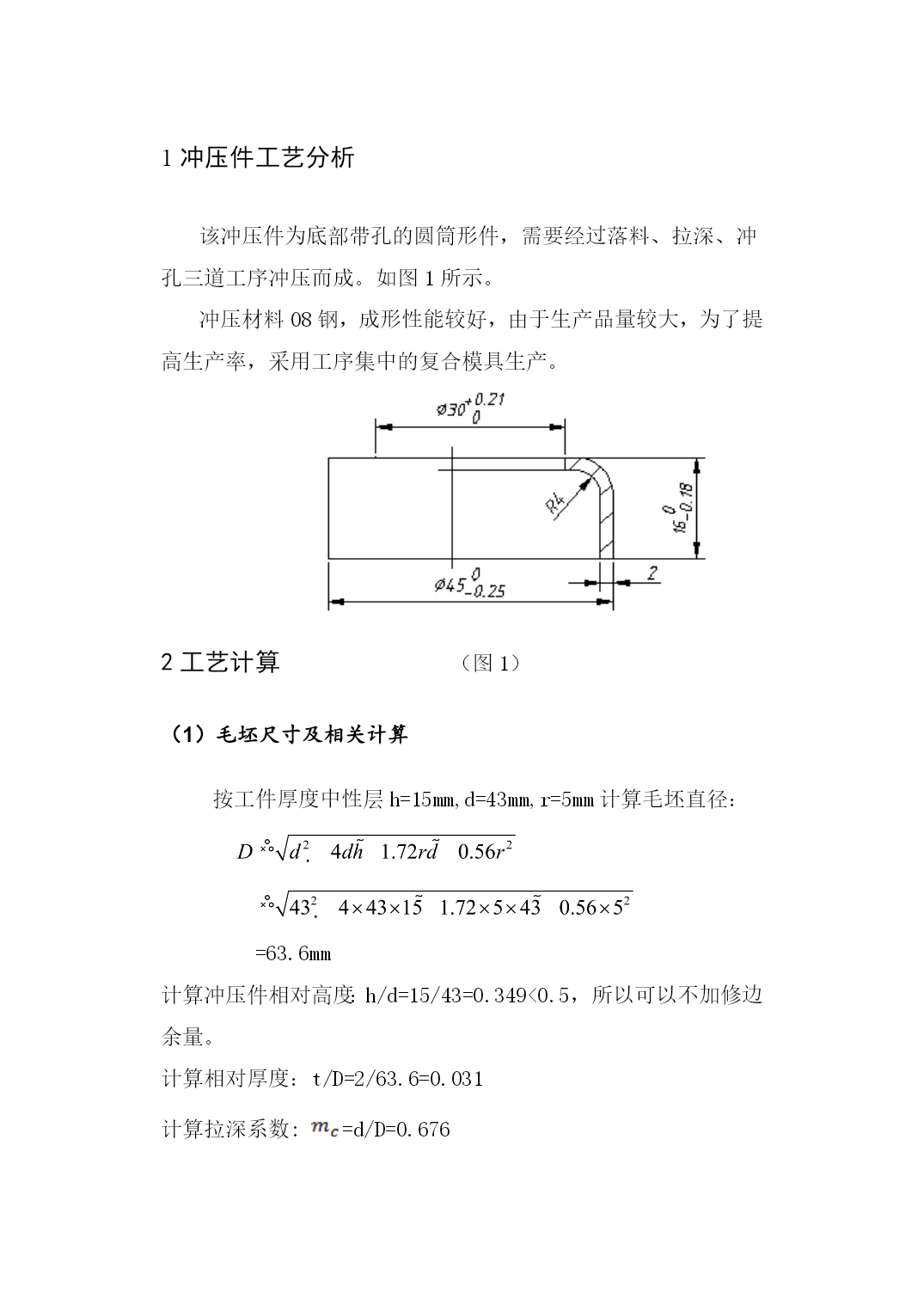

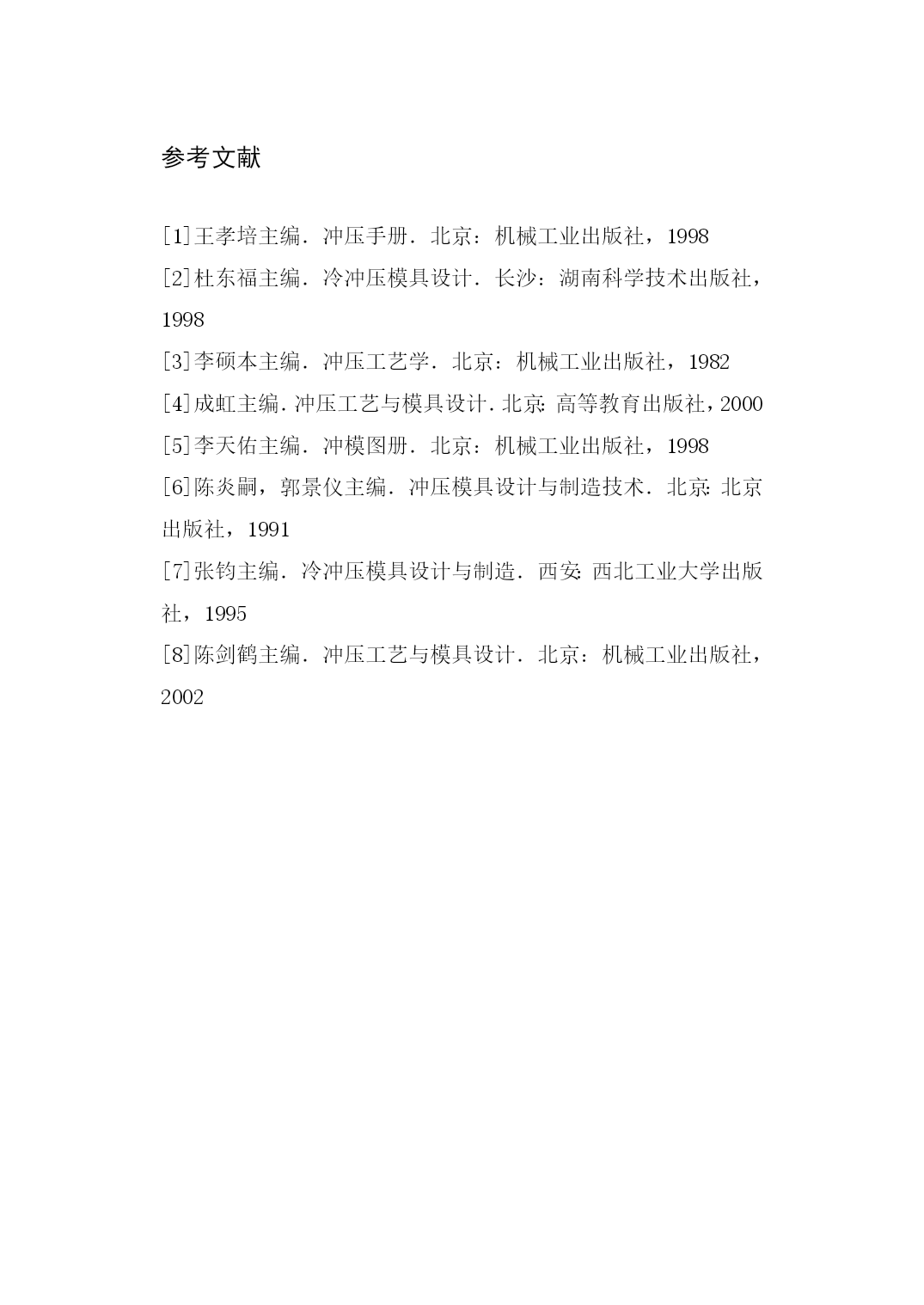

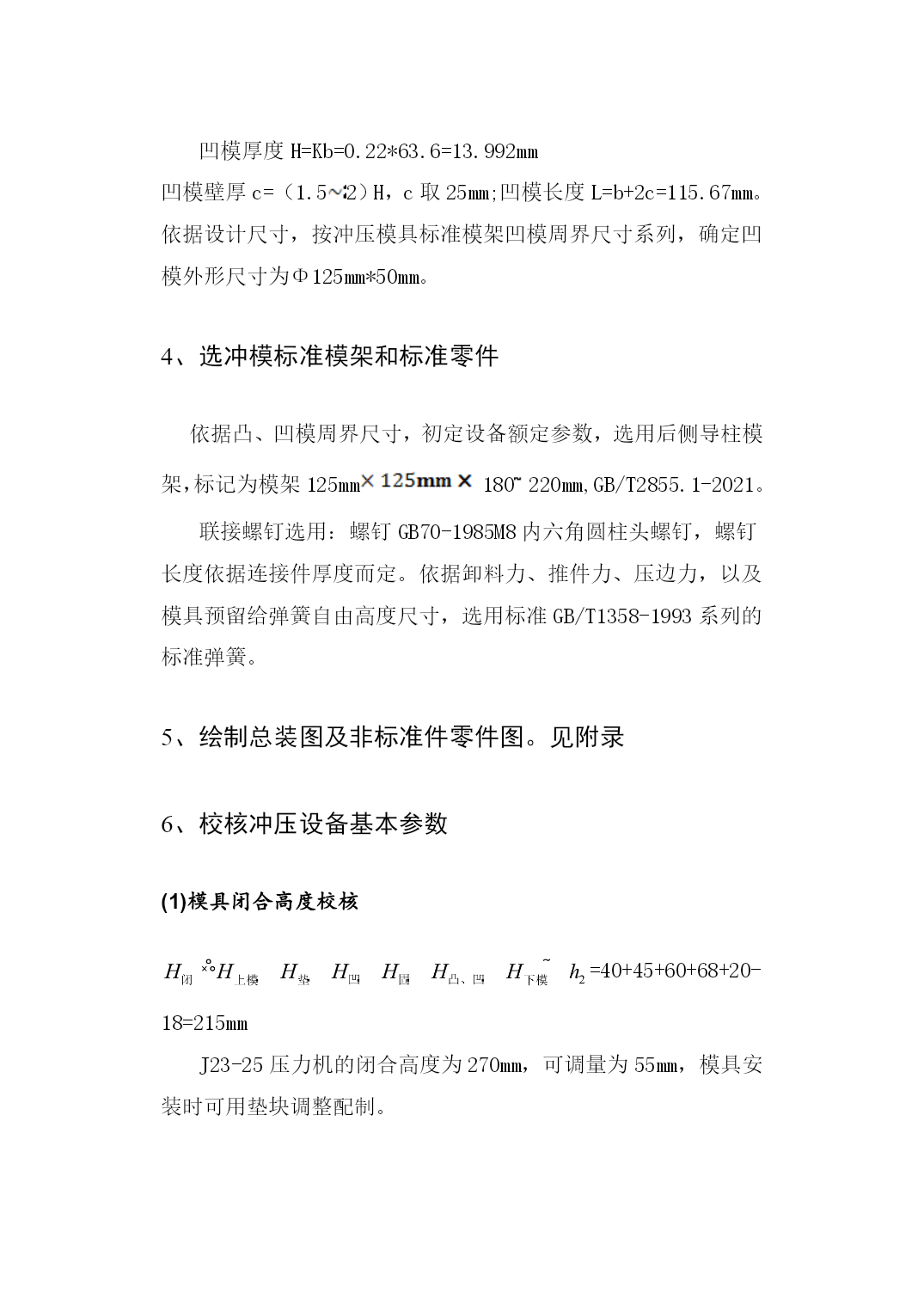

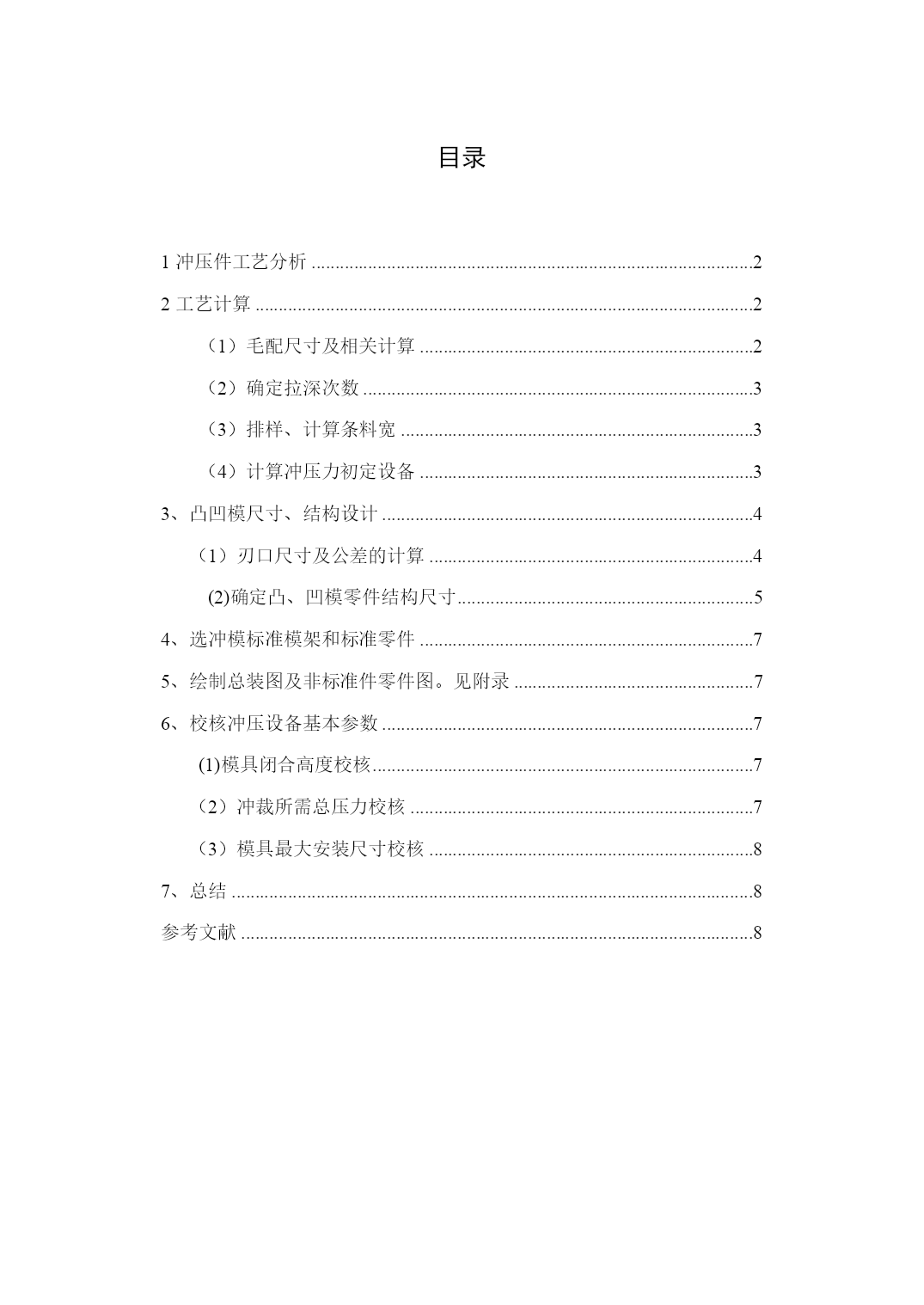

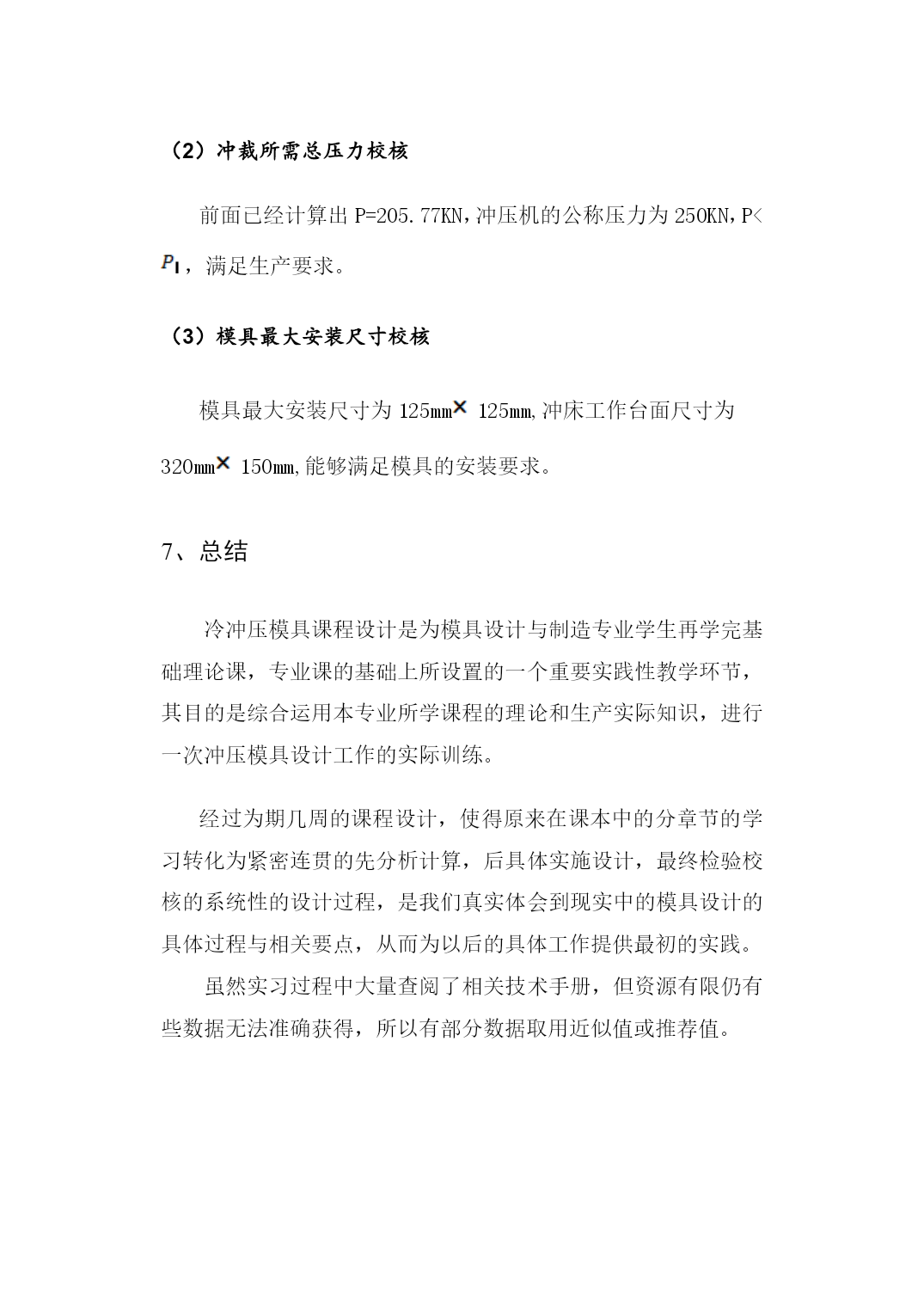

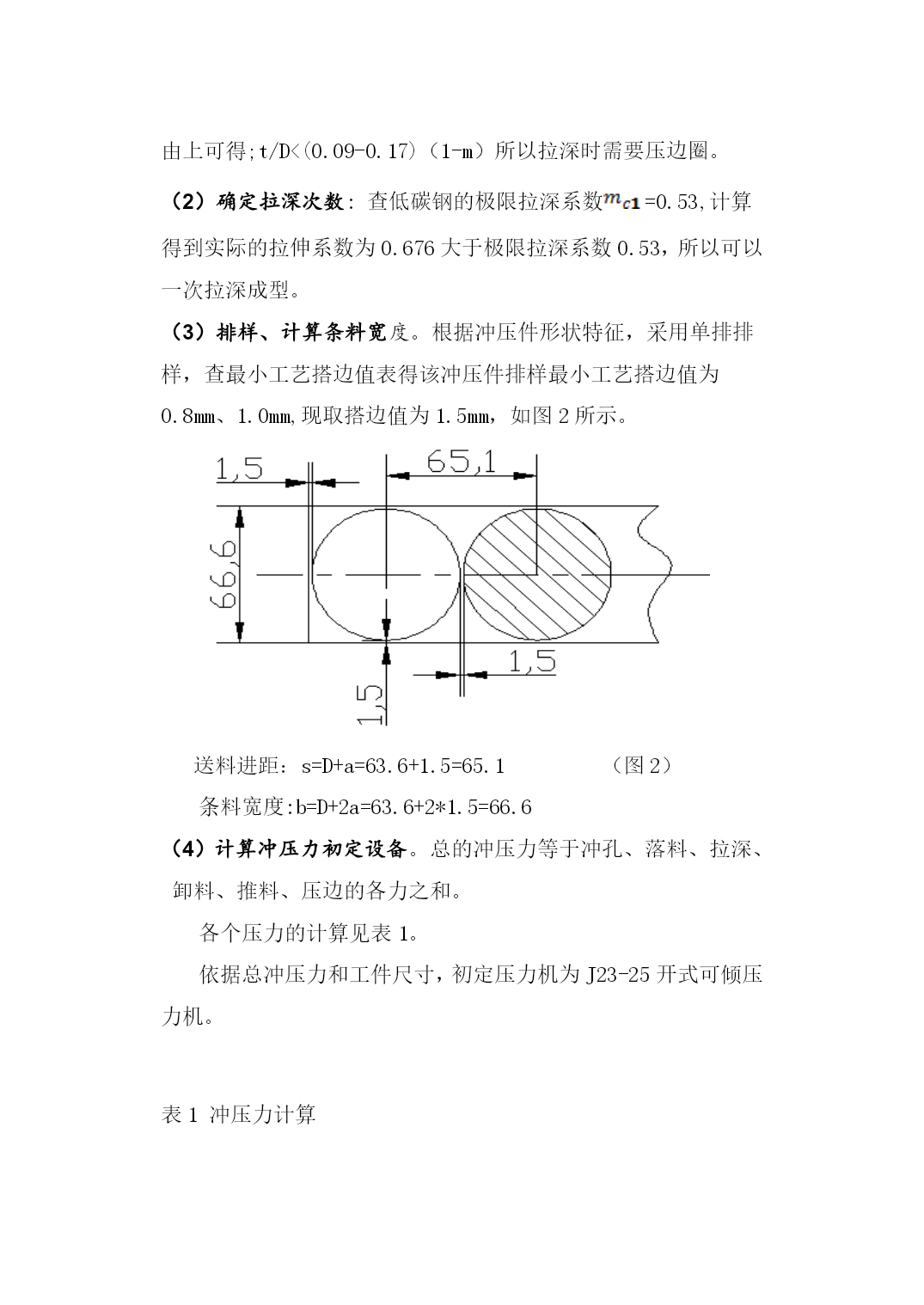

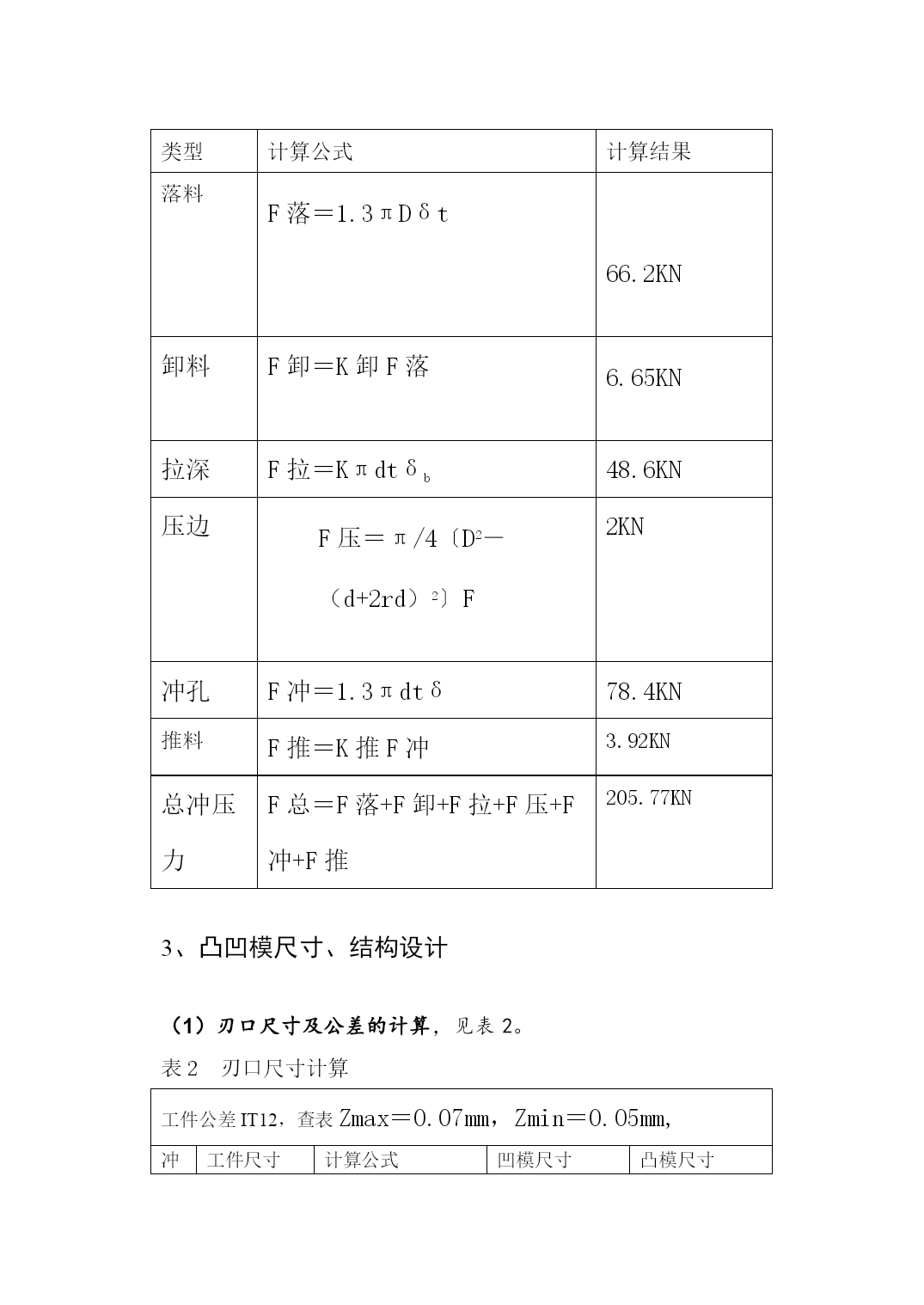

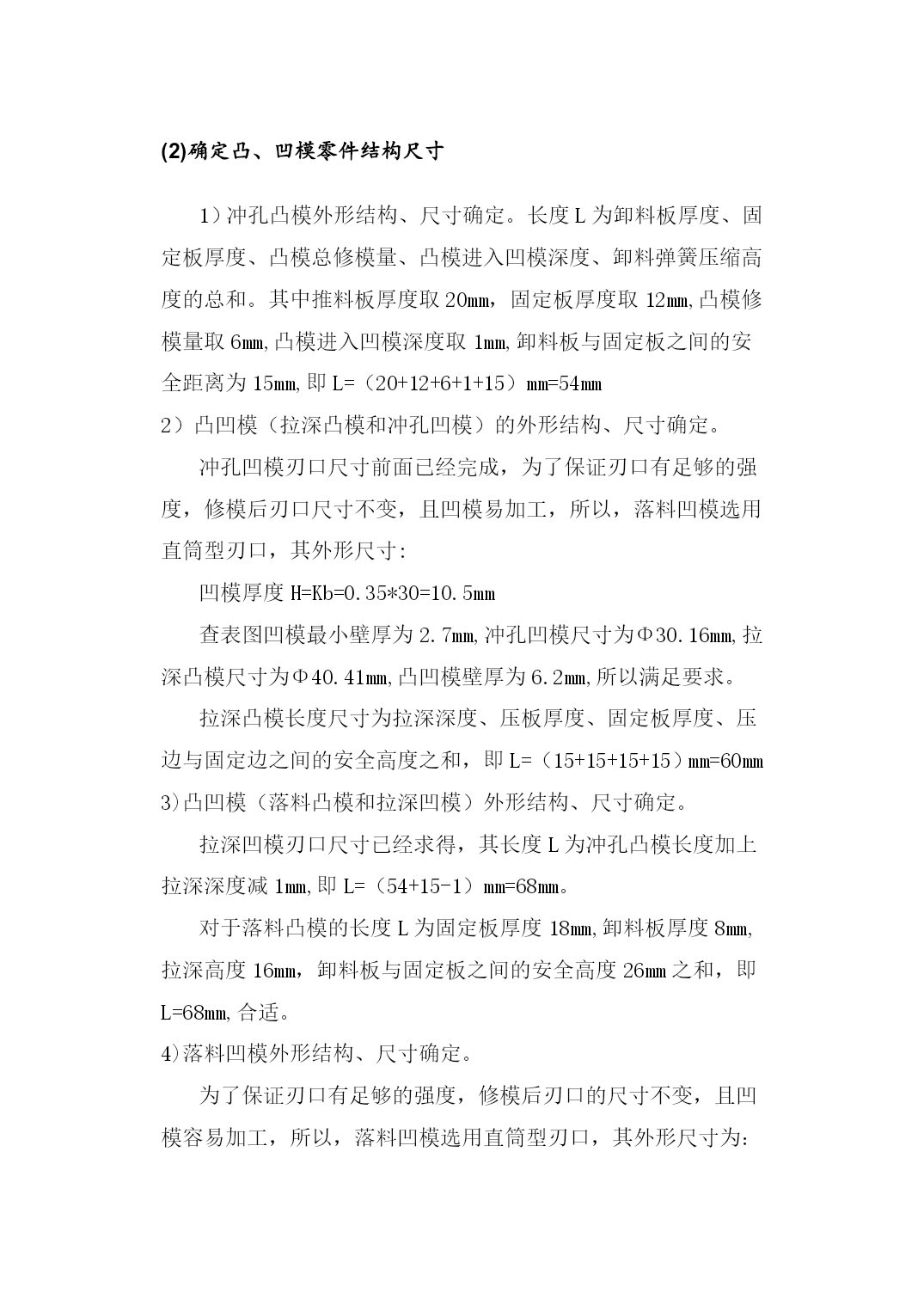

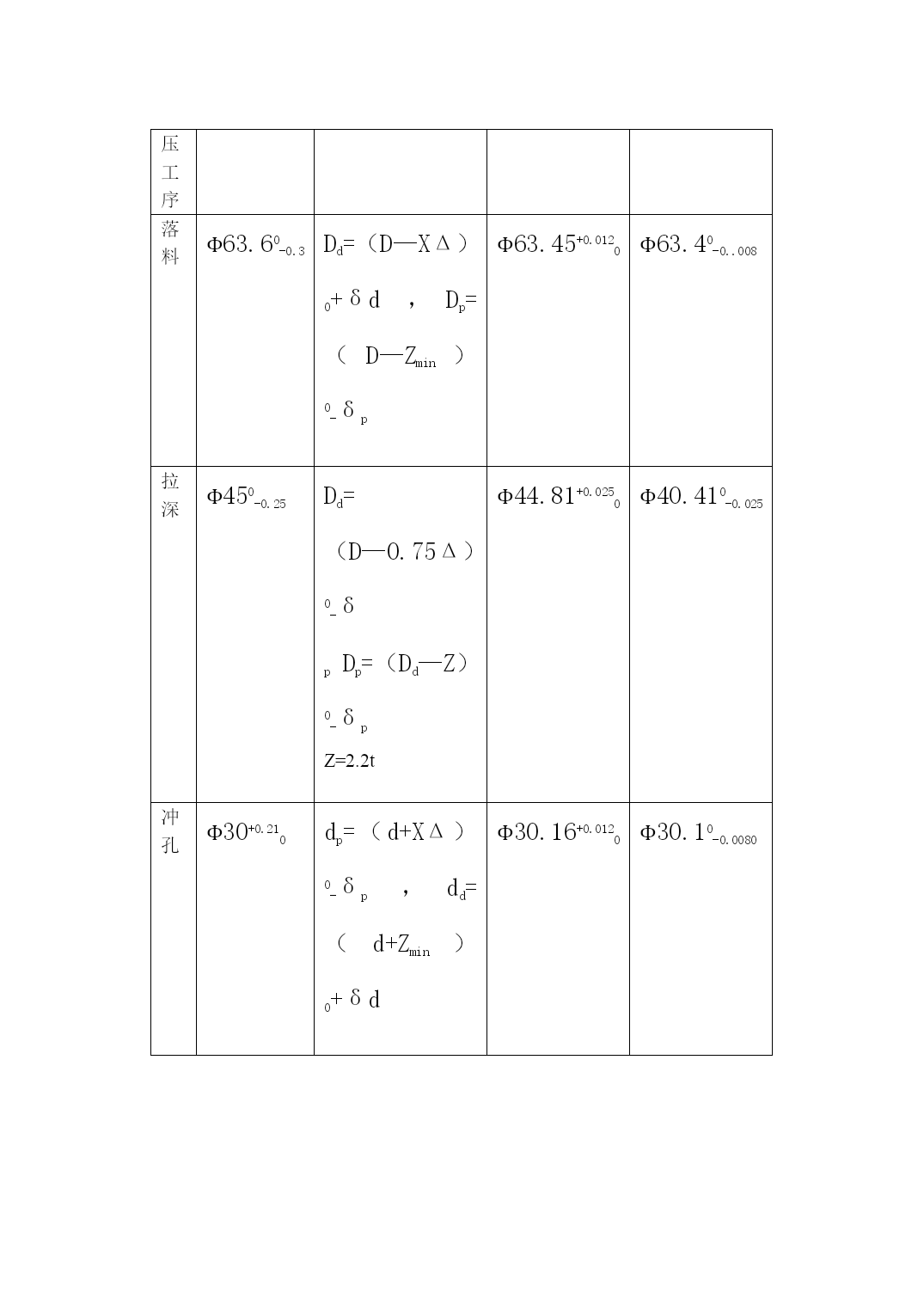

筒形件落料、拉深、冲孔、复合模模具课程设计（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc327620656"1冲压件工艺分析PAGEREF_Toc327620656\h2HYPERLINK\l"_Toc327620657"2工艺计算PAGEREF_Toc327620657\h2HYPERLINK\l"_Toc327620658"（1）毛配尺寸及相关计算PAGEREF_Toc327620658\h2HYPERLINK\l"_Toc327620659"（2）确定拉深次数PAGEREF_Toc327620659\h3HYPERLINK\l"_Toc327620660"（3）排样、计算条料宽PAGEREF_Toc327620660\h3HYPERLINK\l"_Toc327620661"（4）计算冲压力初定设备PAGEREF_Toc327620661\h3HYPERLINK\l"_Toc327620662"3、凸凹模尺寸、结构设计PAGEREF_Toc327620662\h4HYPERLINK\l"_Toc327620663"（1）刃口尺寸及公差的计算PAGEREF_Toc327620663\h4HYPERLINK\l"_Toc327620664"(2)确定凸、凹模零件结构尺寸PAGEREF_Toc327620664\h5HYPERLINK\l"_Toc327620665"4、选冲模标准模架和标准零件PAGEREF_Toc327620665\h7HYPERLINK\l"_Toc327620666"5、绘制总装图及非标准件零件图。见附录PAGEREF_Toc327620666\h7HYPERLINK\l"_Toc327620667"6、校核冲压设备基本参数PAGEREF_Toc327620667\h7HYPERLINK\l"_Toc327620668"(1)模具闭合高度校核PAGEREF_Toc327620668\h7HYPERLINK\l"_Toc327620669"（2）冲裁所需总压力校核PAGEREF_Toc327620669\h7HYPERLINK\l"_Toc327620670"（3）模具最大安装尺寸校核PAGEREF_Toc327620670\h8HYPERLINK\l"_Toc327620671"7、总结PAGEREF_Toc327620671\h8HYPERLINK\l"_Toc327620672"参考文献PAGEREF_Toc327620672\h81冲压件工艺分析该冲压件为底部带孔的圆筒形件，需要经过落料、拉深、冲孔三道工序冲压而成。如图1所示。冲压材料08钢，成形性能较好，由于生产品量较大，为了提高生产率，采用工序集中的复合模具生产。2工艺计算（图1）（1）毛坯尺寸及相关计算按工件厚度中性层h=15mm,d=43mm,r=5mm计算毛坯直径：=63.6mm计算冲压件相对高度：h/d=15/43=0.349<0.5，所以可以不加修边余量。计算相对厚度：t/D=2/63.6=0.031计算拉深系数:QUOTE=d/D=0.676由上可得;t/D<(0.09-0.17)（1-m）所以拉深时需要压边圈。（2）确定拉深次数:查低碳钢的极限拉深系数QUOTE=0.53,计算得到实际的拉伸系数为0.676大于极限拉深系数0.53，所以可以一次拉深成型。（3）排样、计算条料宽度。根据冲压件形状特征，采用单排排样，查最小工艺搭边值表得该冲压件排样最小工艺搭边值为0.8mm、1.0mm,现取搭边值为1.5mm，如图2所示。送料进距：s=D+a=63.6+1.5=65.1（图2）条料宽度:b=D+2a=63.6+2*1.5=66.6（4）计算冲压力初定设备。总的冲压力等于冲孔、落料、拉深、卸料、推料、压边的各力之和。各个压力的计算见表1。依据总冲压力和工件尺寸，初定压力机为J23-25开式可倾压力机。表1冲压力计算类型计算公式计算结果落料F落＝1.3πDδt166.2KN卸料F卸＝K卸F落6.65KN拉深F拉＝Kπdtδb48.6KN压边F压＝π/4〔D2－（d+2rd）2〕F2KN冲孔F冲＝1.3πdtδ78.4KN推料F推＝K推F冲3.92KN总冲压力F总＝F落+F卸+F拉+F压+F冲+F推205.77K
