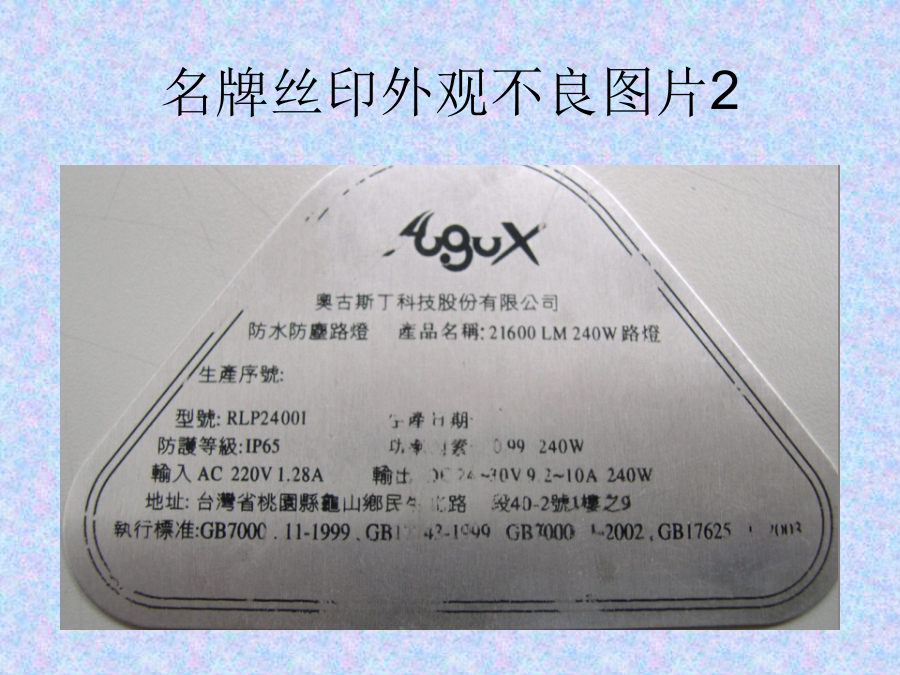

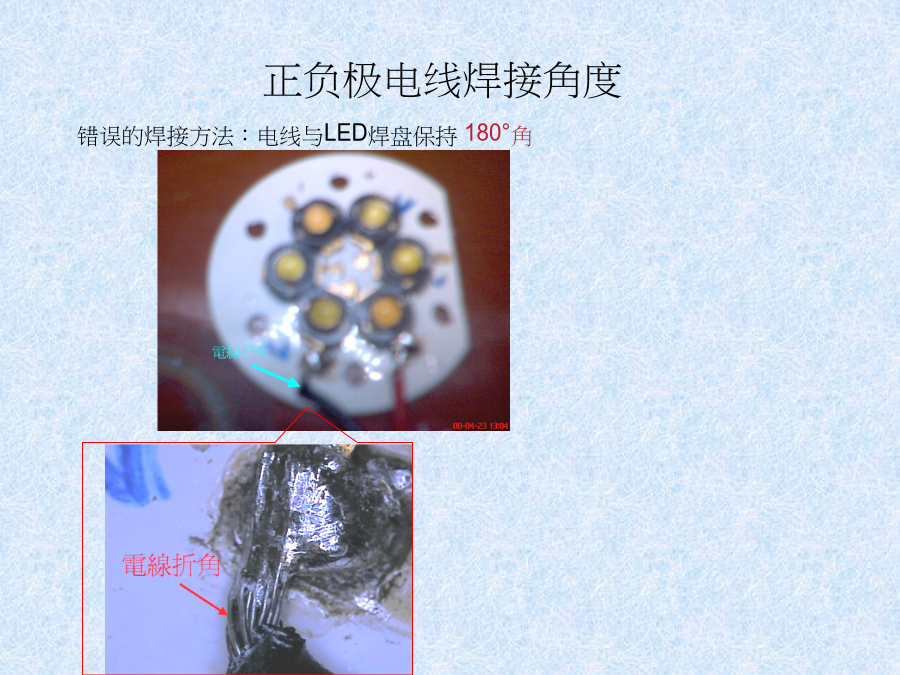

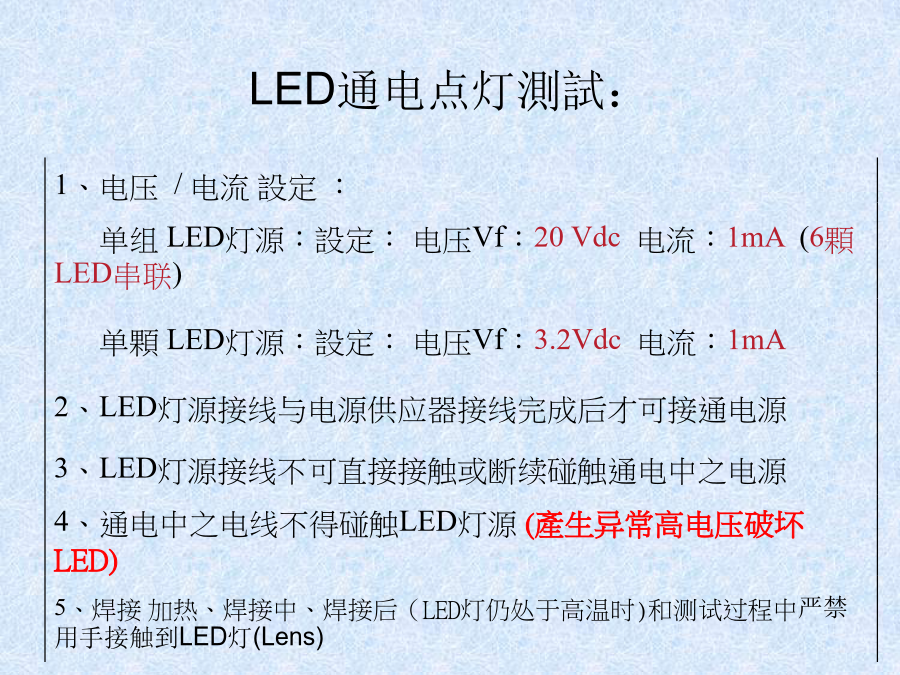

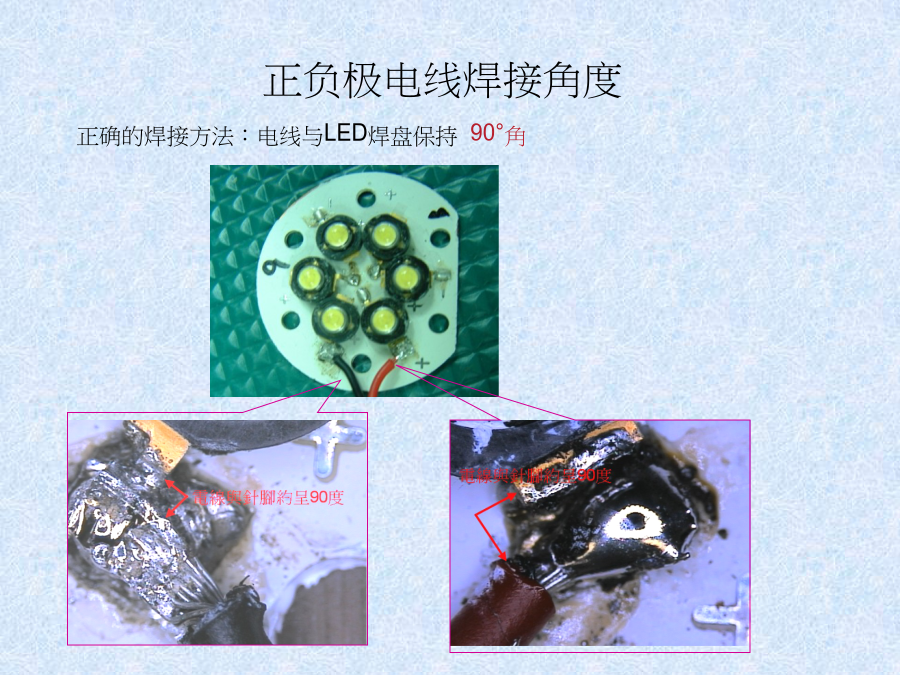

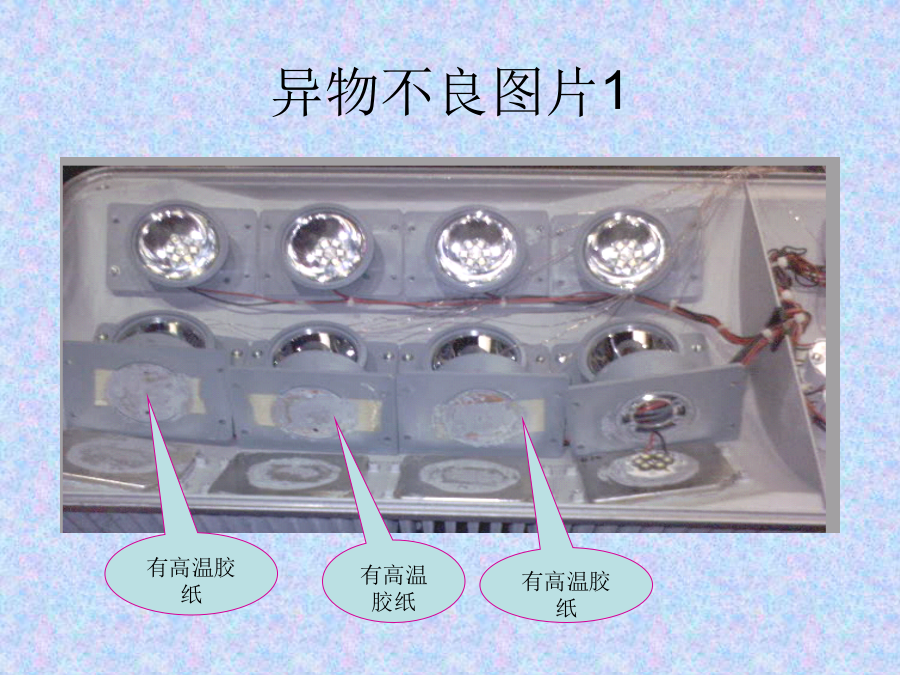

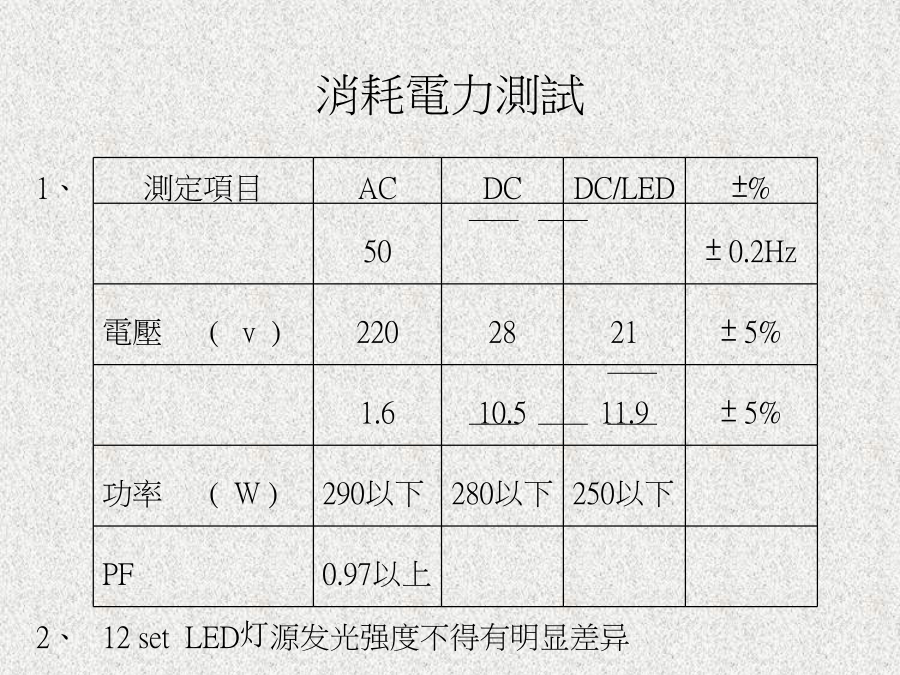

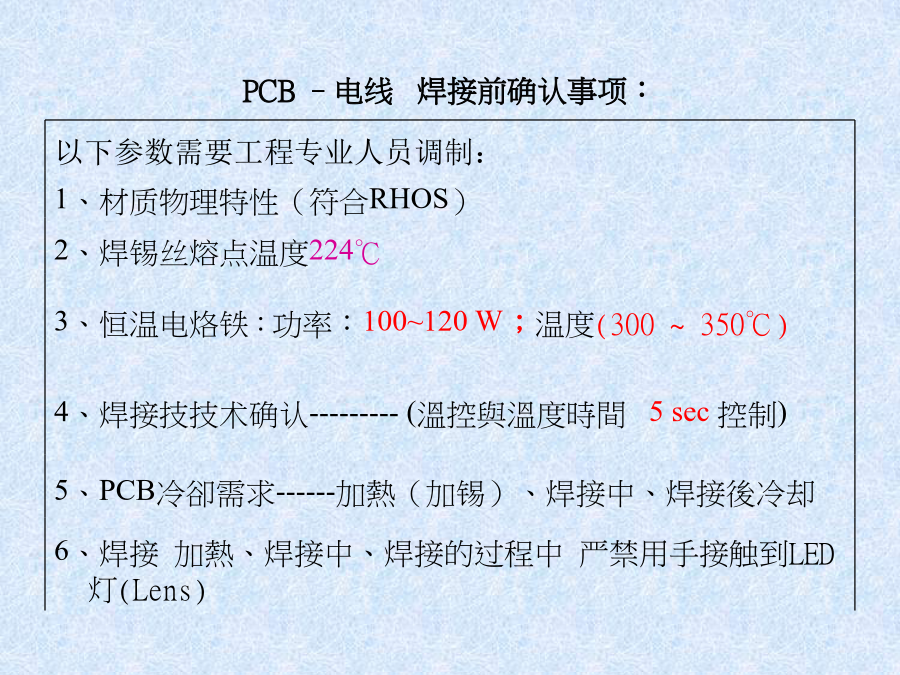

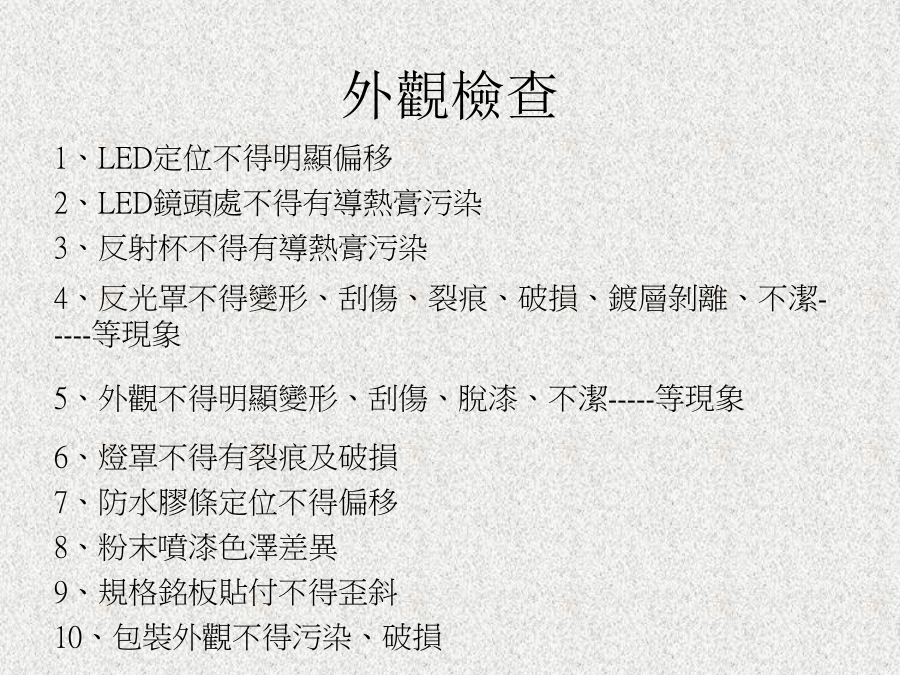

AUGUX240W路灯1、LED/PCB–线材焊接作業條件2、检验测试标准3、试水规范4、烙铁认识与使用PCB–电线焊接前确认事项：正负极电线焊接角度正负极电线焊接角度LED通电点灯測試：LED裝配、保管注意事項：消耗電力測試外觀檢查异物不良图片1名牌丝印外观不良图片2Augux路灯试水检验操作规范2.0范围和采用标准:适用于测试有IPX5要求的Augux路灯,所采用的标准是GB4208-93。3.0常规要求:3.1气候条件:——温度范围：15度到35度——相对湿度：25%到75%——气压：86千帕到106千帕3.2测试样品要求：——每100台抽2台测试——灯壳、灯盖、灯罩、防水胶条总装完成后测试（内部不装电器线材）(需注意:插銷處防水膠條干涉處移除；前端插銷處防水膠條與燈蓋是否定位；防水膠條是否安裝於燈殼防水槽中)注意：如使用硅胶作密封材料，须等硅胶干透后测试——Augux路灯测试时不上电3.3校验确认3.3.1测试员有责任确认测量、测试设备是否有有效的校验标签。3.3.2如无有效样验标签或校验过期,请立即贴上“超出服务范围“标签并通知测试工程师。此类设备不可用于成品测试、接受或认同。4.0所需测试设备：测试过程中所使用的所有测试设备的类型，序列号以及校验状态应记录在测试结果专用表格内。自来水源1个IPX5标准喷嘴1台水流量表5.0测试程序：5.2调节试水的水压连接IPX5标准喷嘴(出口内径6.3毫米)到水龙头上,调节水压至水流量为12.5升/分钟±5%，水柱在距喷嘴2.5米处大约是一个直径40毫米的圆。5.3试水5.4试水检查5.4.3检查灯壳内部和灯盖内面是否有水.电烙铁的认识、使用与保养一、烙铁连接：1、将电源线连接焊台（主控器）电源插座；如（图一）所示，然后把插头接在AC220V电源上；（注意插前要检查电线是否完好无破损，如有破损要处理好机动插，否则会发生触电事故。对人的安全产生威胁）。2、将接地线连接焊台对应位置；另一端夹子与接地线相连；如（图一）所示；3、将烙铁置于烙铁架，另一端连到主控器上；如（图二）所示；4、打开前面面板的电源开关；注意：1）、在开启电源前，请仔细检查电源线、烙铁接头与主控器是否接触良好；2）、接地线是否可靠的接地，如果主控与烙铁接触不良，主控器将会闪烁显示“S-E”；如果接地线没有接好，静电很容易将电子元件损坏；二、烙铁设定温度1、常规温度设置1）、按住参数设置键“*”至少1秒钟不放，最左边数位（百位数）将会闪烁显示，表示焊台（主控器）正在温度设置模式，当前可以对百位数进行调整；2）、利用“▲”或“▼”按键来将闪烁显示位调整您期望的设定值；当显示数值为您所需值时，再按下“*”，此时十位数将会闪烁显示，利用同样的方法调整好十位数及个位数，然后再次按下“*“键，新的温度将设定，面板将新的设定温度显示３秒钟后返回到显示当前焊台的实际温度。二、烙铁设定温度２、温度即时设定在使用过程中需加热体不断电源情况下快速设置温度；1）、升温：直接按“▲”键，按住不放超过１秒钟后，则设定温度值快速上升，直到所需温度释放“▲”键；2）、降温：直接按“▼”按键，按住不放超过１秒钟后，则设定温度值快速下降，直到所需温度释放“▼”键；三、烙铁的使用：1、将海绵用水清冼，然后让其吸水，水不能吸得过多，否则清洁烙铁头后烙铁头的温度降得太低，再次达到正常作业温度时需要的时间较长，不利作业。2、等烙铁发热后将其烙铁头上锡，清洁烙铁头，然后开始作业。3、休眠（烙铁保护）：当焊台不使用超过20分钟后，面板显示将显示“---”，表示已经进入休眠状态，此时焊台将自动把控制温度设定为当前模式的最低温度，以保护焊接头不被氧化，当焊台超过40分钟不使用时，焊台将自动关机。4、作业完成后将烙铁头上锡，保护住烙铁头，然后用手拔掉电源线，在拔的过程中不能用手扯着线拔，而是要抓住插头，否则会扯坏线，使之破损。5、将烙铁线扎好，将海绵池中的锡渣倒掉，然后将烙铁放入工具柜中。四、烙铁常见问题解决方法1、S-E错误提示，面板闪烁显示“S-E”；原因：A：系统检测到传感器出现问题，请仔细检查手柄插座与主机是否连接良好；B：检查发热芯传感器是否短路或断路。2、H-E错误提示，面板闪烁显示“H-E”；原因；A：系统检测到发热芯出现问题，请检查发热芯是否内总短路或开路开机无显示；此时检查电源线是否连接良好；或打开电源座的保险盒，检查保险丝是否烧断；
