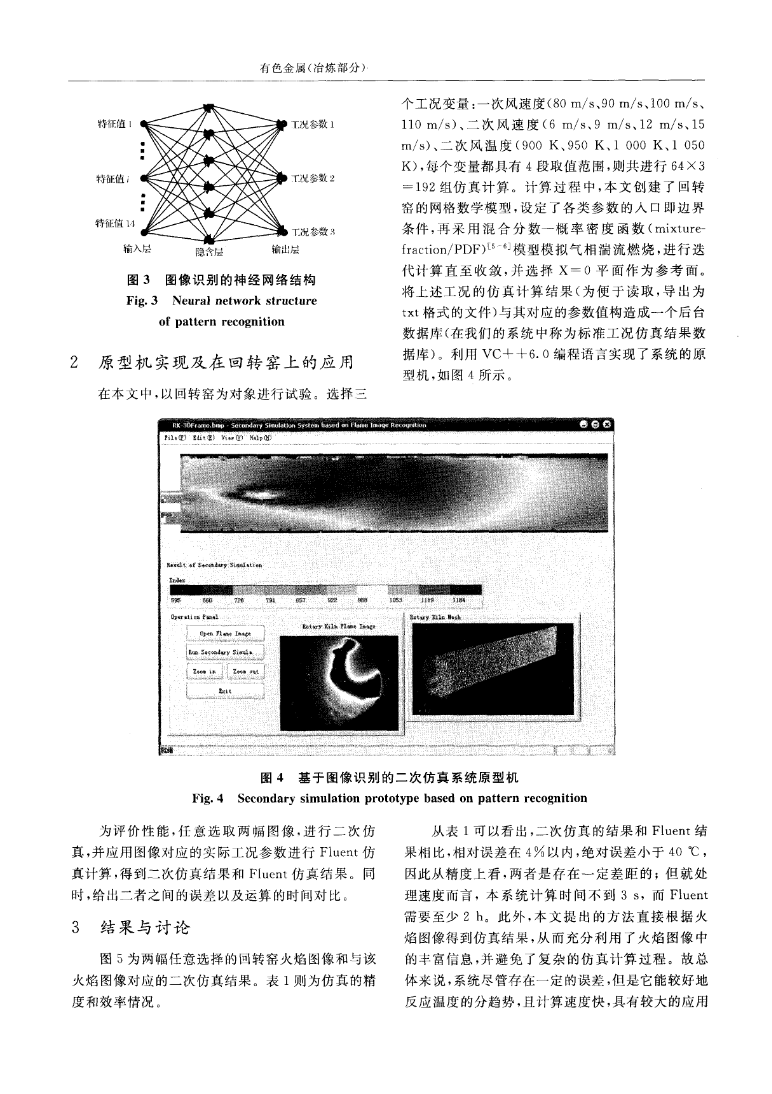

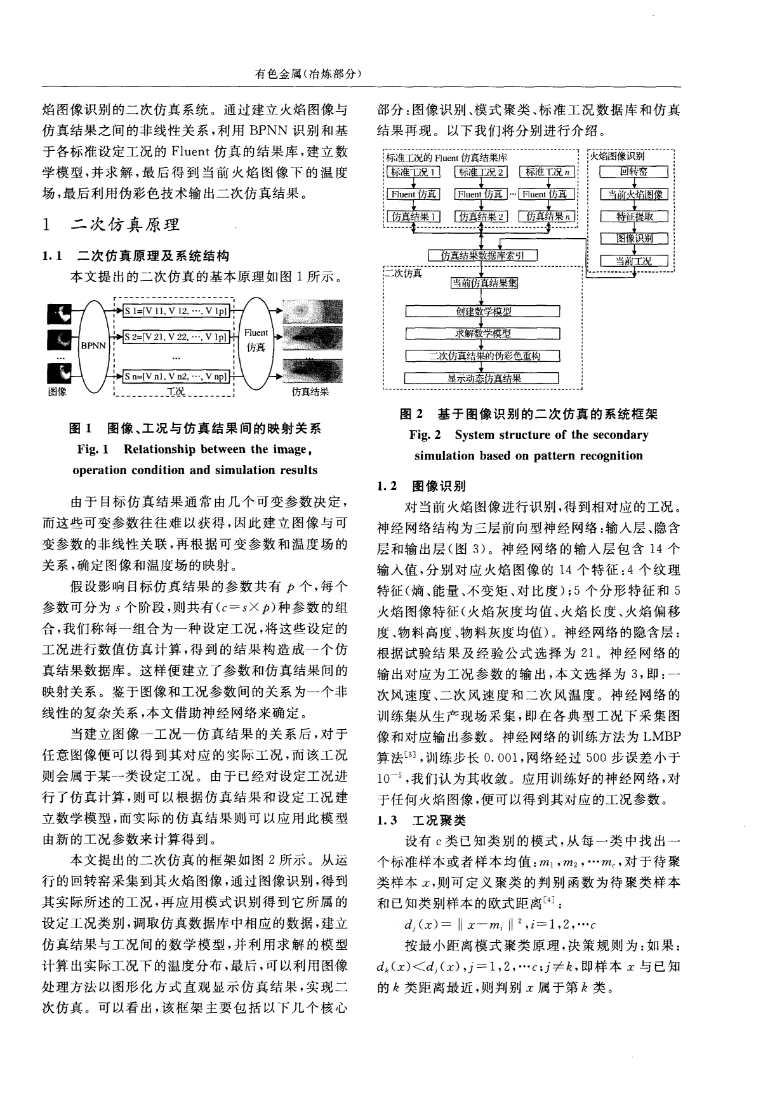

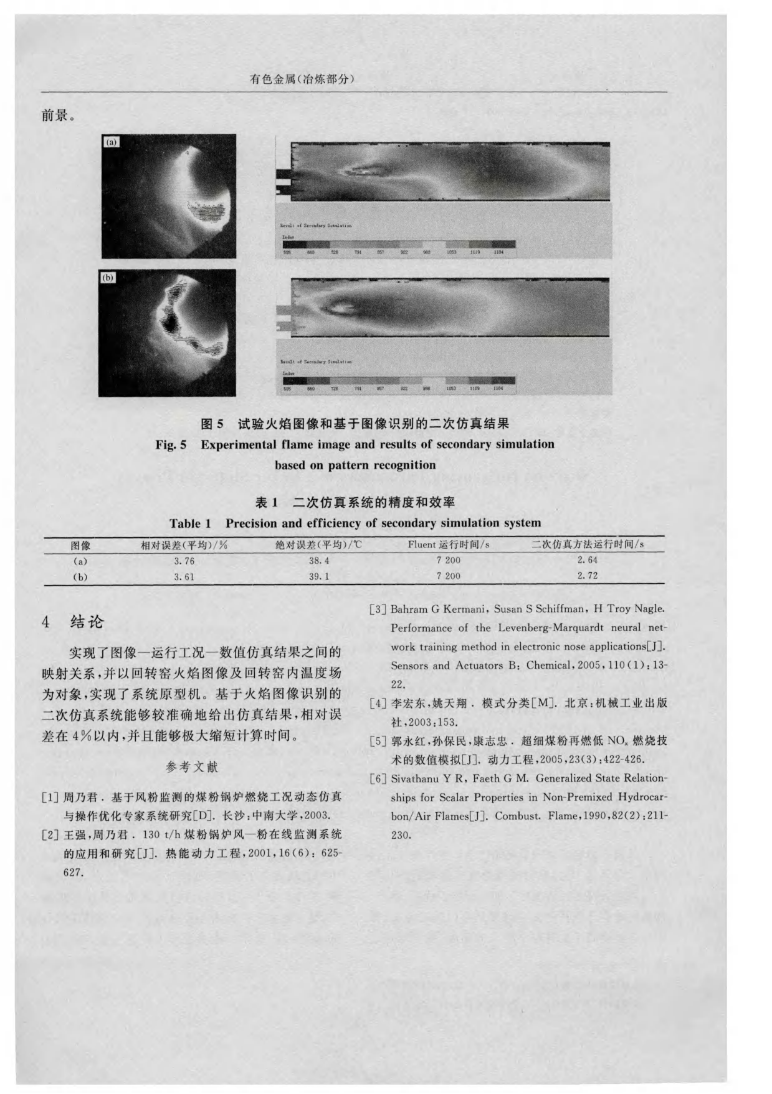

·30·有色属(冶炼部分)(http：／／ysy1．bgrimm．cn)2011年l1期氧化铝回转窑火焰图像反映了回转窑内各方面的信息，识别了火焰图像则可以得知窑内的状况。DOI：10．3969／J．issn．107-7545．2011．11．008回转窑http://www.51shuinishebei.com.cn/基于图像识别的二次仿真及在氧化铝回转窑上的应用罗宗山(长沙有色冶金设计研究院，长沙410011)摘要：提出一种基于图像识别的二次仿真的方法。首先，介绍图像一运行工况～数值仿真结果之间的关系。其次，提出一种二次仿真系统的框架，并详细介绍二次仿真的数学模型、图像识别、聚类等模块。最后，以回转窑火焰图像及回转窑内温度场为对象，实现了系统原型机。通过实际数据进行验证试验，结果表明，该方法能够较准确地给出仿真结果，极大缩短计算时间，从而为回转窑内温度监测提供一种新思路。关键词：二次仿真；图像识别；Fluent数值模拟；回转窑；火焰图像中图分类号：TF821；TP311文献标识码：A文章编号：1007—7545(2011)11—0030—04ImageRecognitionBasedonSecondarySimulationanditsApplicationonAluminaRotaryKilnLUOZong—shan(ChangshaEngineeringandResearchInstituteofNonferrousMetallurgy，Changsha410011，China)Abstract：Asecondarysimulationmethodbasedonthepatternrecognitionwasproposed．First，therela—tionshipbetweenimages，runningstatesandsimulationresultswereintroduced．Then，asecondarysimu—lationframeworkwasproposed，andthemathematicmodel，patternrecognitionandrunningstatescluste—ringwereexplainedindetail．Finaliy，asystemprototypemachinewasachievedbyVC++6．0basedontheimagesandproductiondatasampledfromtherotarykilnofanaluminaplant．SimulationexperimentswerecarriedoutbetweentheproposedmethodandtheFluentsoftwareunderthecorrespondingcondi—tions．Theresultsindicatethattheproposedmethodcanobtainsatis{actorysimulationresultinveryshorttime，whichprovidesanovelviewforthetemperaturemonitoringinrotarykilns．Keywords：Secondarysimulation；Patternrecognition；Fluentnumericalsimulation；Rotarykiln；Flameimage数字图像包含丰富的信息，现已越来越为人们周乃君等提出了一种二次仿真的技术口]，仿真计所重视。氧化铝回转窑火焰图像反映了回转窑内各算四角粉煤炉在一个标准工况下的温度场，再建立方面的信息，识别了火焰图像则可以得知窑内的状温度场和工况的数学模型，二次计算温度场，该方法况。计算机数值仿真开始越来越广泛地应用于产品为二次仿真提供一个思路，但在实际应用中无法归的设计与优化、工业诊断和分析。但是，由于仿真建纳出仅有一个标准工况，故据此来仿真可能存在较模及求解时间周期长，在实际工业监测中应用较少，大误差。而仿真结果却能够较详细地描述目标的内部信息。本文在提出一种改进的二次仿真方法：基于火基金项目：国家自然科学基金重点项目(60634020)；国家自然科学基金面上项目(50874020)作者简介：罗宗山(1978一)，男，湖南衡东人，工程师．水泥回转窑www.51shuinishebei.com.cn锤式破碎机www.psj1.cn201i年1I期有色金属(冶炼部分)(http：／ysy1．bgrimm．cn)·3l·焰图像识别的二次仿真系统。通过建立火焰图像与部分：图像识别、模式聚类、标准工况数据库和仿真
