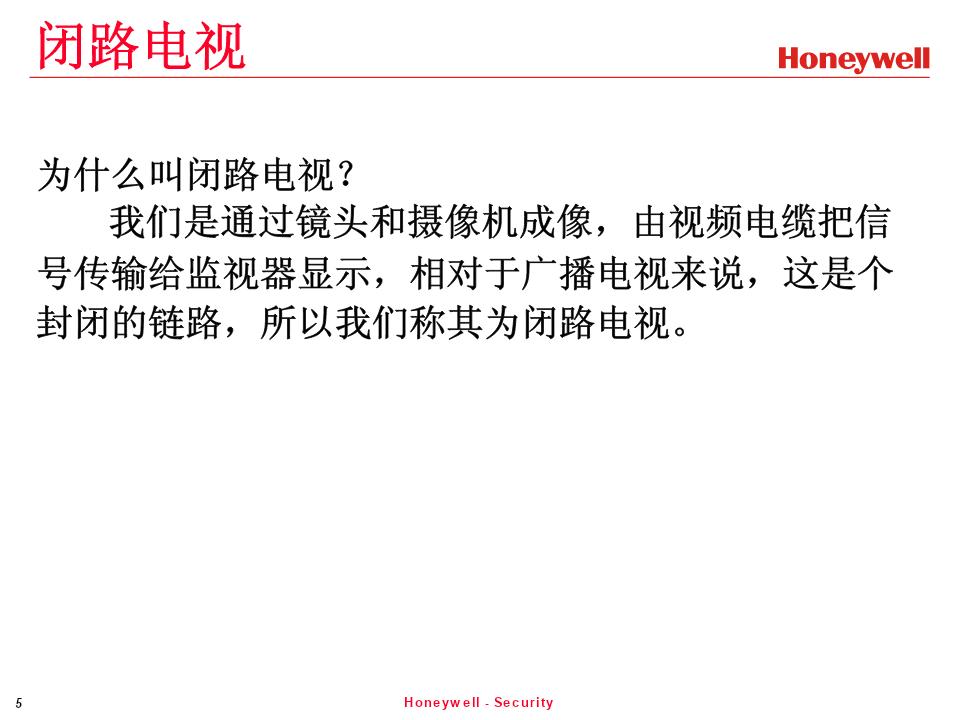

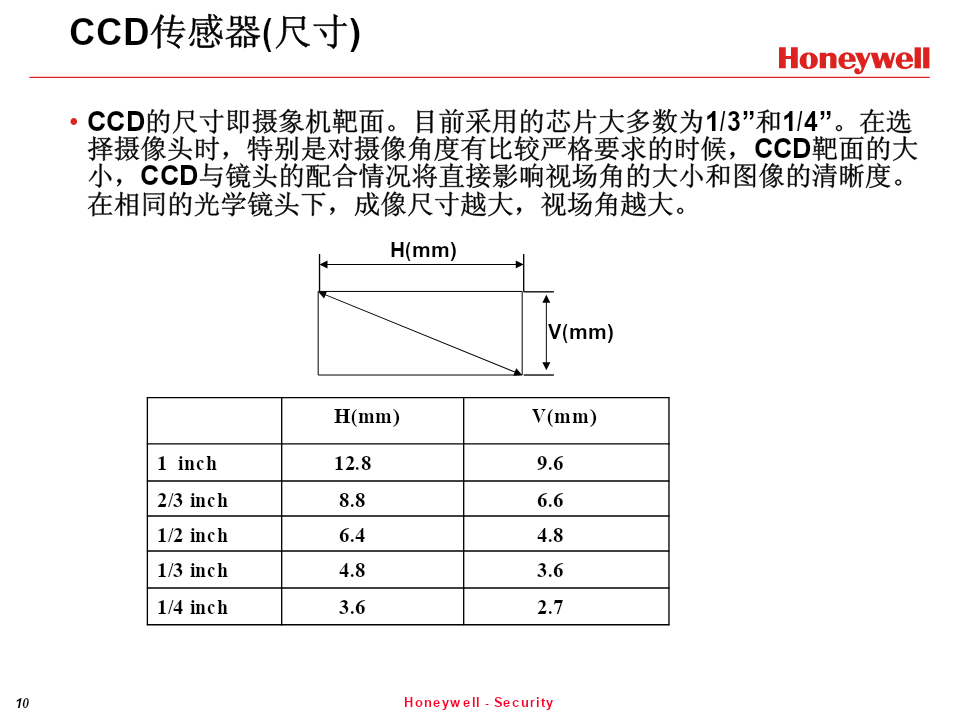

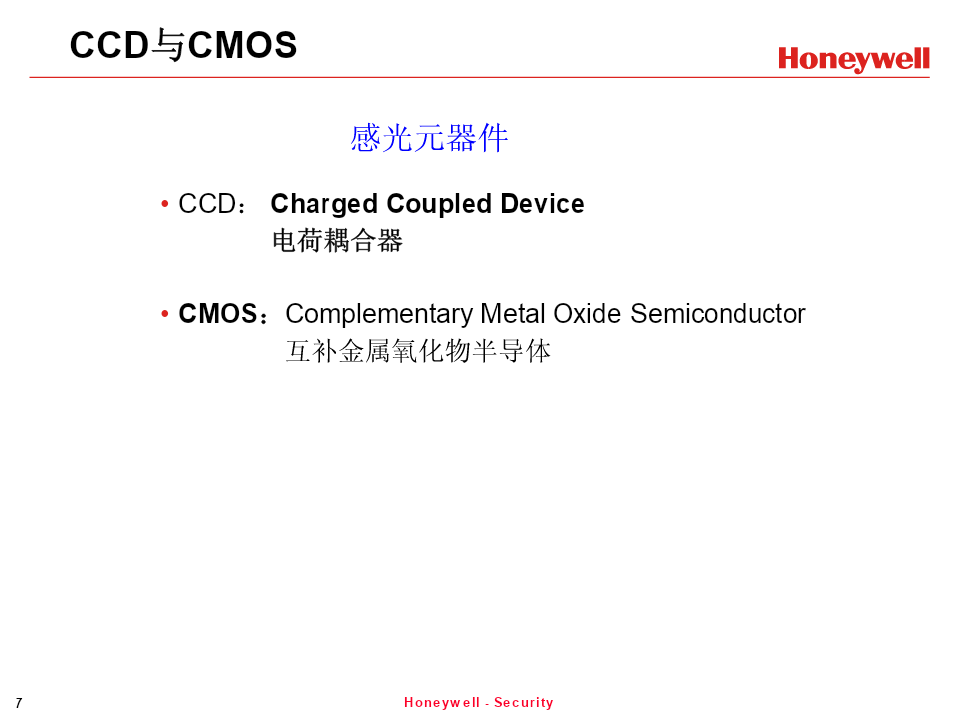

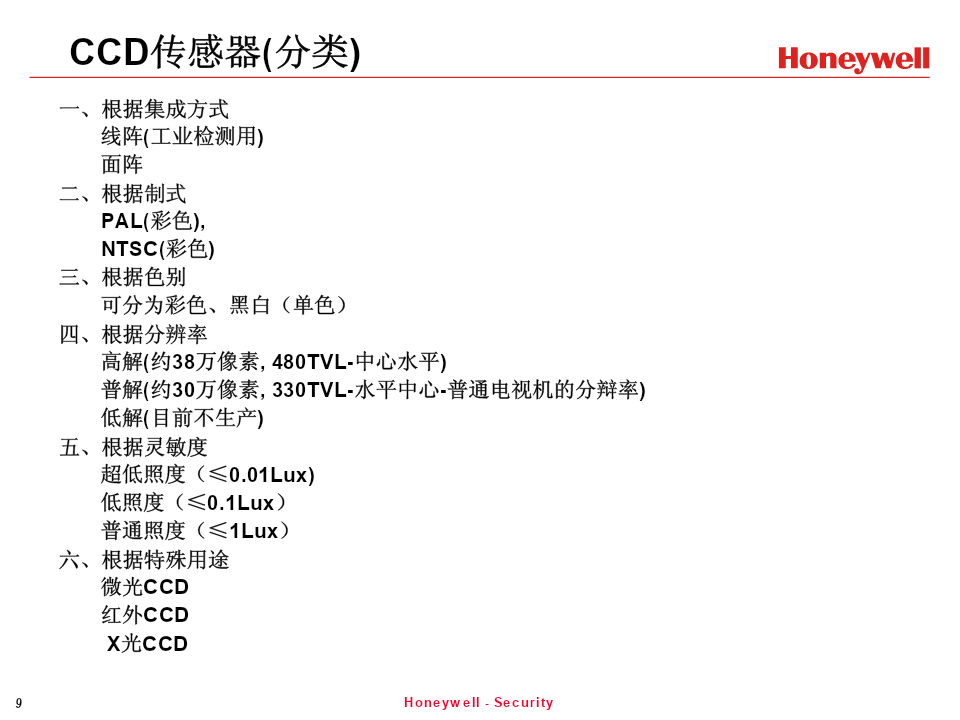

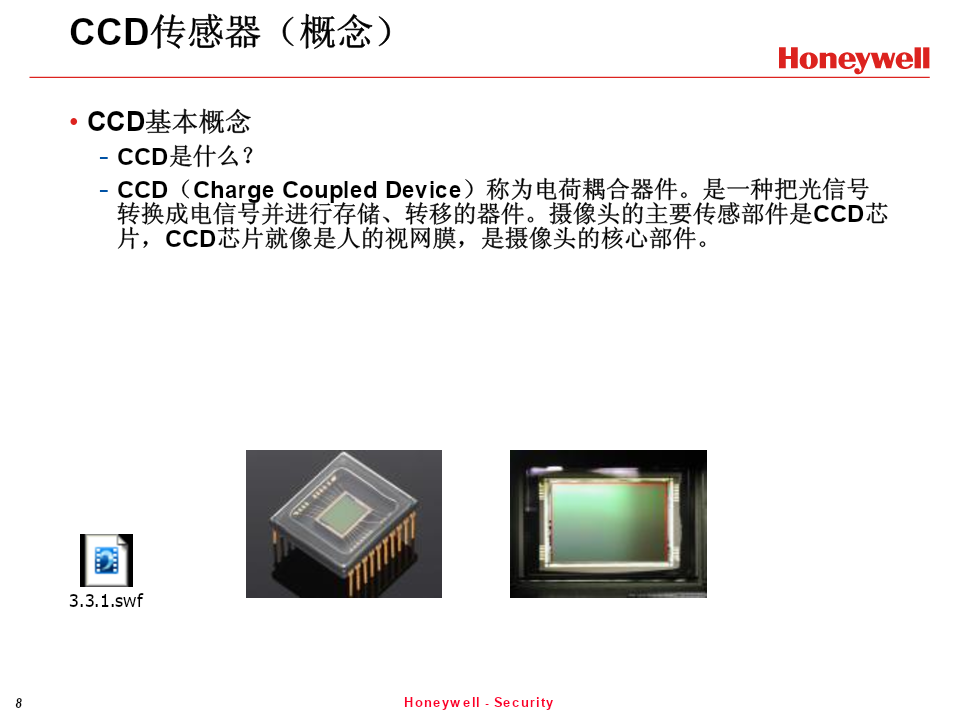

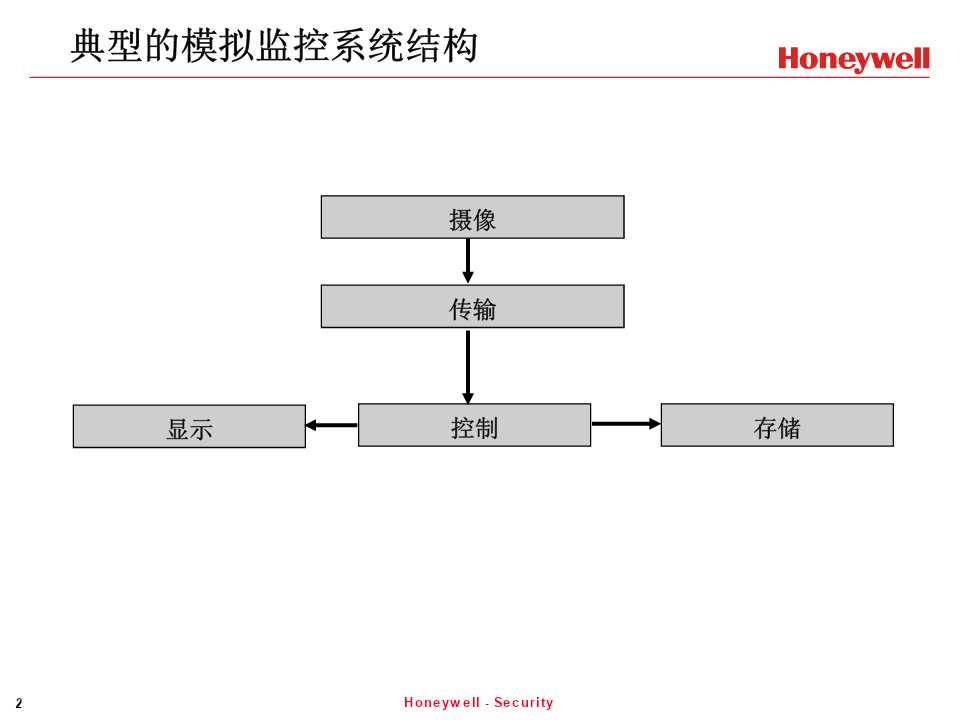

模拟监控基础认证培训教材（初级）HoneywellTechnicalSupportDepartment2008年11月典型的模拟监控系统结构摄像传输显示控制存储2Honeywell-Security典型的模拟监控系统结构监视器解码器摄像机视频传输线主机（视频切换、动作控制、字符发生）控制线解码器摄像机操作键盘3Honeywell-Security电视成像原理4Honeywell-Security闭路电视为什么叫闭路电视？我们是通过镜头和摄像机成像，由视频电缆把信号传输给监视器显示，相对于广播电视来说，这是个封闭的链路，所以我们称其为闭路电视。5Honeywell-Security摄像机原理CCD与CMOS感光元器件•CCD：ChargedCoupledDevice电荷耦合器•CMOS：ComplementaryMetalOxideSemiconductor互补金属氧化物半导体7Honeywell-SecurityCCD传感器（概念）•CCD基本概念-CCD是什么？-CCD（ChargeCoupledDevice）称为电荷耦合器件。是一种把光信号转换成电信号并进行存储、转移的器件。摄像头的主要传感部件是CCD芯片，CCD芯片就像是人的视网膜，是摄像头的核心部件。3.3.1.swf8Honeywell-SecurityCCD传感器(分类)一、根据集成方式线阵(工业检测用)面阵二、根据制式PAL(彩色),NTSC(彩色)三、根据色别可分为彩色、黑白（单色）四、根据分辨率高解(约38万像素,480TVL-中心水平)普解(约30万像素,330TVL-水平中心-普通电视机的分辩率)低解(目前不生产)五、根据灵敏度超低照度（≤0.01Lux)低照度（≤0.1Lux）普通照度（≤1Lux）六、根据特殊用途微光CCD红外CCDX光CCD9Honeywell-SecurityCCD传感器(尺寸)•CCD的尺寸即摄象机靶面。目前采用的芯片大多数为1/3”和1/4”。在选择摄像头时，特别是对摄像角度有比较严格要求的时候，CCD靶面的大小，与镜头的配合情况将直接影响视场角的大小和图像的清晰度。CCD在相同的光学镜头下，成像尺寸越大，视场角越大。H(mm)V(mm)H(mm)V(mm)1inch12.89.62/3inch8.86.61/2inch6.44.81/3inch4.83.61/4inch3.62.710Honeywell-SecurityCCD摄像机结构图CCD摄像机结构图11Honeywell-SecurityCCD摄像机结构图CCD摄像机结构图•CCD-就像是人的眼睛，把光信号转换成电子讯号，靠的就是上头的感光点，每一个感光点就像一颗太阳能电池，被光照射到后会产生电能，依照光的强度不同，会产生不同大小的电能。•V-Driver（垂直驱动）-CCD里头每一点被光照射到都会产生电能，那么如何取出来？就是靠这颗V-DRIVER，它会产生不同的脉波，把CCD每点的讯号“挤”出来。•CDS/AGC（双取样与自动增益电路）-CCD挤出来的讯号,在这颗晶片内做”修整”,送进D.S.P到以上阶段,记住!全都是模拟讯号•D.S.P：DigitalSignalProcessor；数字信号处理器-DSP里头包含了一颗Decoder(A/DConverter，模拟数字转换器)，先把模拟信号转换成数字信号,再经过一大堆的运算（颜色、亮度、白平衡等），然后再把数字信号转换成模拟信号（Encoder，也是包在DSP里头），输出给接收器。12Honeywell-SecurityCCD的种类CCD种类•隔行传输式：InterlineTransfer•全转：FullTransfer13Honeywell-SecurityCCD的种类CCD种类隔行传输式（InterlineTransfer）-感光元件产生电信号垂直转换寄存器感光元件(像素)-电荷转移到并行寄存器-电荷从并行寄存器转移到串行寄存器-串行寄存器将电信号转到模拟寄存器-放大、数摸转换、数字信息输出放大器快速-暴光和数据读出可同时进行可采用软件控制的电子快门工作输出寄存器IT隔行扫描型动态范围小14Honeywell-SecurityCCD种类CCD种类全转（FullTransfer）-综合FullFrame
