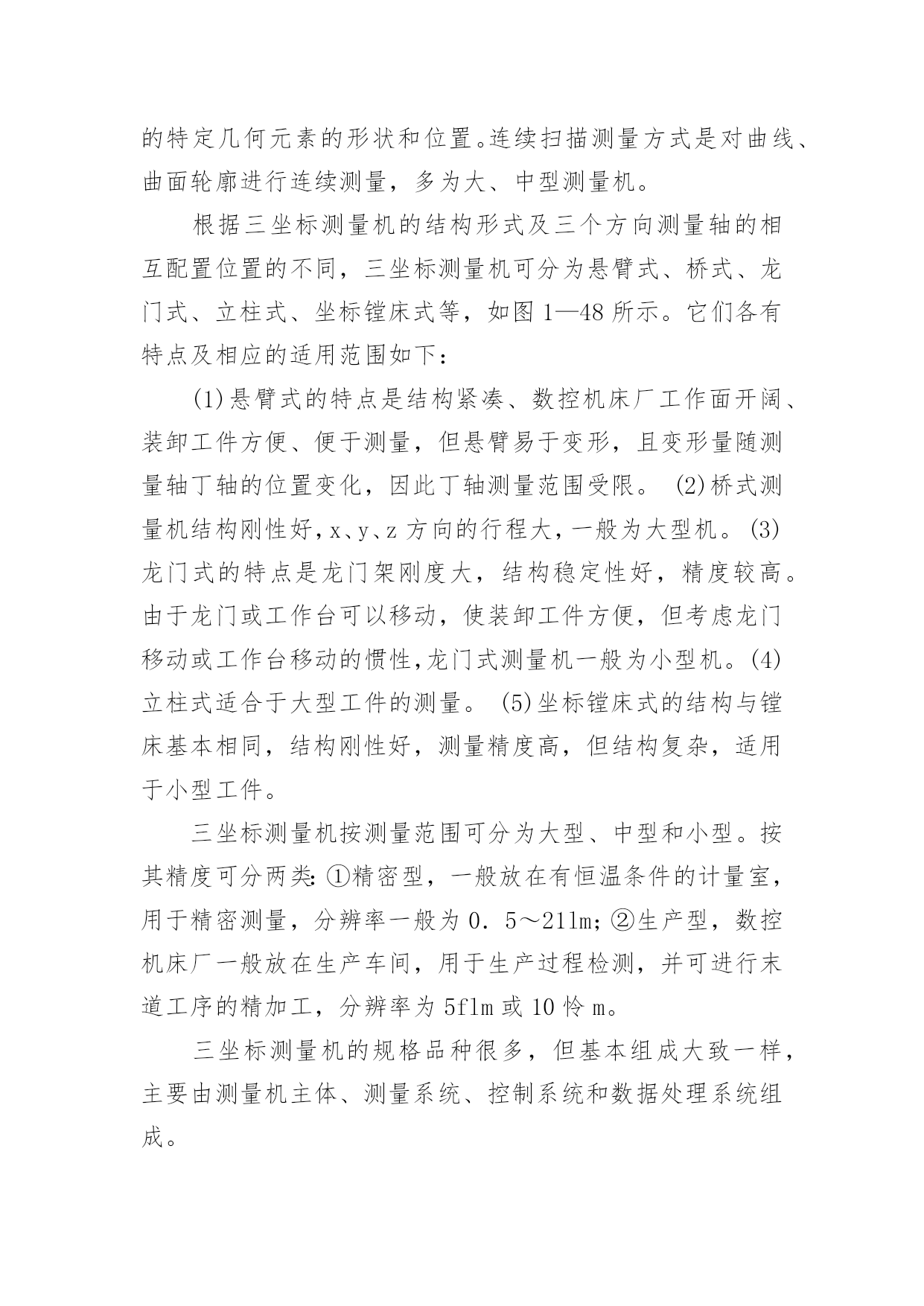

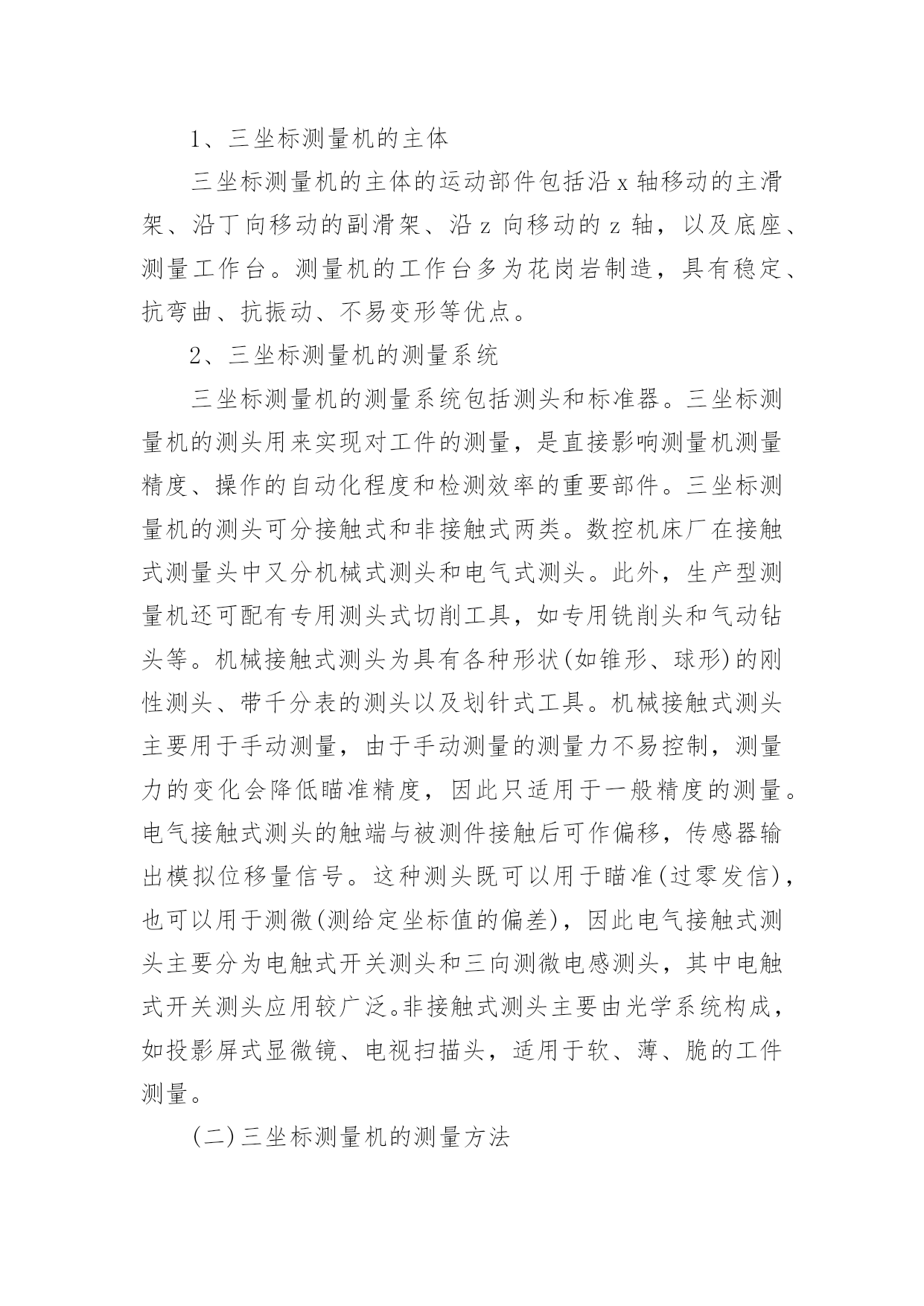

三坐标技术工作总结三坐标技术工作总结总结是对某一特定时间段内的学习和工作生活等表现情况加以回顾和分析的一种书面材料，它能使我们及时找出错误并改正，因此，让我们写一份总结吧。那么如何把总结写出新花样呢？下面是小编整理的三坐标技术工作总结，欢迎大家借鉴与参考，希望对大家有所帮助。三坐标技术工作总结1三坐标测量机(cmm)是一种以精密机械为基础，综合应用电子技术、计算机技术、光栅与激光干涉技术等先进技术的检测仪器。三坐标测量机的主要功能是：(1)可实现空间坐标点的测量，数控机床厂可方便地测量各种零件的三维轮廓尺寸、位置精度等。测量精确可靠，万能性强。(2)由于计算机的引入，可方便地进行数字运算与程序控制，并具有很高的智能化程度。因此，它不仅可方便地进行空间三维尺寸的测量，还可实现主动测量和自动检测。在模具制造工业中，三坐标测量机充分显示了在测量方面的万能性、测量对象的多样性。(一)三坐标测量机的分类与构成三坐标测量机按其工作方式可分为点位测量方式和连续扫描测量方式。点位测量方式是由测量机采集零件表面上一系列有意义的空间点，通过数学处理，求出这些点所组成的特定几何元素的形状和位置。连续扫描测量方式是对曲线、曲面轮廓进行连续测量，多为大、中型测量机。根据三坐标测量机的结构形式及三个方向测量轴的相互配置位置的不同，三坐标测量机可分为悬臂式、桥式、龙门式、立柱式、坐标镗床式等，如图1—48所示。它们各有特点及相应的适用范围如下：(1)悬臂式的特点是结构紧凑、数控机床厂工作面开阔、装卸工件方便、便于测量，但悬臂易于变形，且变形量随测量轴丁轴的位置变化，因此丁轴测量范围受限。(2)桥式测量机结构刚性好，x、y、z方向的行程大，一般为大型机。(3)龙门式的特点是龙门架刚度大，结构稳定性好，精度较高。由于龙门或工作台可以移动，使装卸工件方便，但考虑龙门移动或工作台移动的惯性，龙门式测量机一般为小型机。(4)立柱式适合于大型工件的测量。(5)坐标镗床式的结构与镗床基本相同，结构刚性好，测量精度高，但结构复杂，适用于小型工件。三坐标测量机按测量范围可分为大型、中型和小型。按其精度可分两类：①精密型，一般放在有恒温条件的计量室，用于精密测量，分辨率一般为0．5～21lm；②生产型，数控机床厂一般放在生产车间，用于生产过程检测，并可进行末道工序的精加工，分辨率为5flm或10怜m。三坐标测量机的规格品种很多，但基本组成大致一样，主要由测量机主体、测量系统、控制系统和数据处理系统组成。1、三坐标测量机的主体三坐标测量机的主体的运动部件包括沿x轴移动的主滑架、沿丁向移动的副滑架、沿z向移动的z轴，以及底座、测量工作台。测量机的工作台多为花岗岩制造，具有稳定、抗弯曲、抗振动、不易变形等优点。2、三坐标测量机的测量系统三坐标测量机的测量系统包括测头和标准器。三坐标测量机的测头用来实现对工件的测量，是直接影响测量机测量精度、操作的自动化程度和检测效率的重要部件。三坐标测量机的测头可分接触式和非接触式两类。数控机床厂在接触式测量头中又分机械式测头和电气式测头。此外，生产型测量机还可配有专用测头式切削工具，如专用铣削头和气动钻头等。机械接触式测头为具有各种形状(如锥形、球形)的刚性测头、带千分表的测头以及划针式工具。机械接触式测头主要用于手动测量，由于手动测量的测量力不易控制，测量力的变化会降低瞄准精度，因此只适用于一般精度的测量。电气接触式测头的触端与被测件接触后可作偏移，传感器输出模拟位移量信号。这种测头既可以用于瞄准(过零发信)，也可以用于测微(测给定坐标值的偏差)，因此电气接触式测头主要分为电触式开关测头和三向测微电感测头，其中电触式开关测头应用较广泛。非接触式测头主要由光学系统构成，如投影屏式显微镜、电视扫描头，适用于软、薄、脆的工件测量。(二)三坐标测量机的测量方法一般点位测量有三种测量方法：直接测量、数控机床厂程序测量和自学习测量。(1)直接测量方法(即手动测量)。操作员将决定的顺序利用键盘输入指令，系统逐步执行的操作方式，测量时根据被测零件的形状调用相应的测量指令，以手动或数控方式采样，其中数控方式是把测头拉到接近测量部位，系统根据给定的点数自动采点。测量机通过接口将测量点坐标值送入计算机进行处理，并将结果输出显示或打印。(2)程序测量方法。将测量一个零件所需要的全部操作按照其执行顺序编程，以文件形式存入磁盘，测量时按运行程序控制测量机自动测量。该方法适用于成批零件的重复测量。零件测量程序的结构一般包括以下内容：1)程序初始化。如指定文件名、存储器置零、对不同于缺省条件的某些条件给出有关选择指令。2)测头管理和零件管理。如测头定义或再校正、数控机床厂临时零点定义、数学找正、建立永久原点等。3)测量的循环。①定位，使测头在进入下一采样点前，先进入定位点
