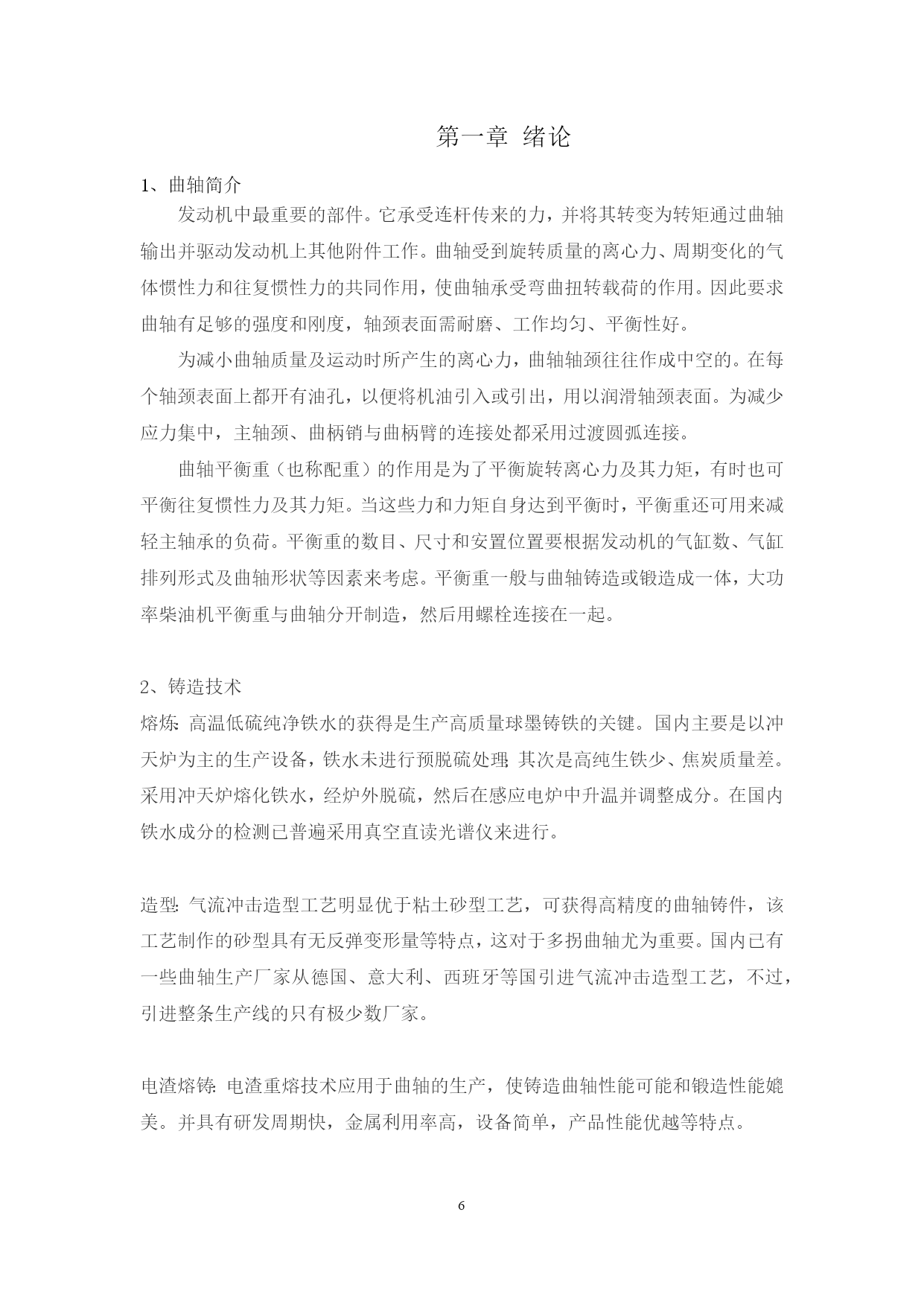

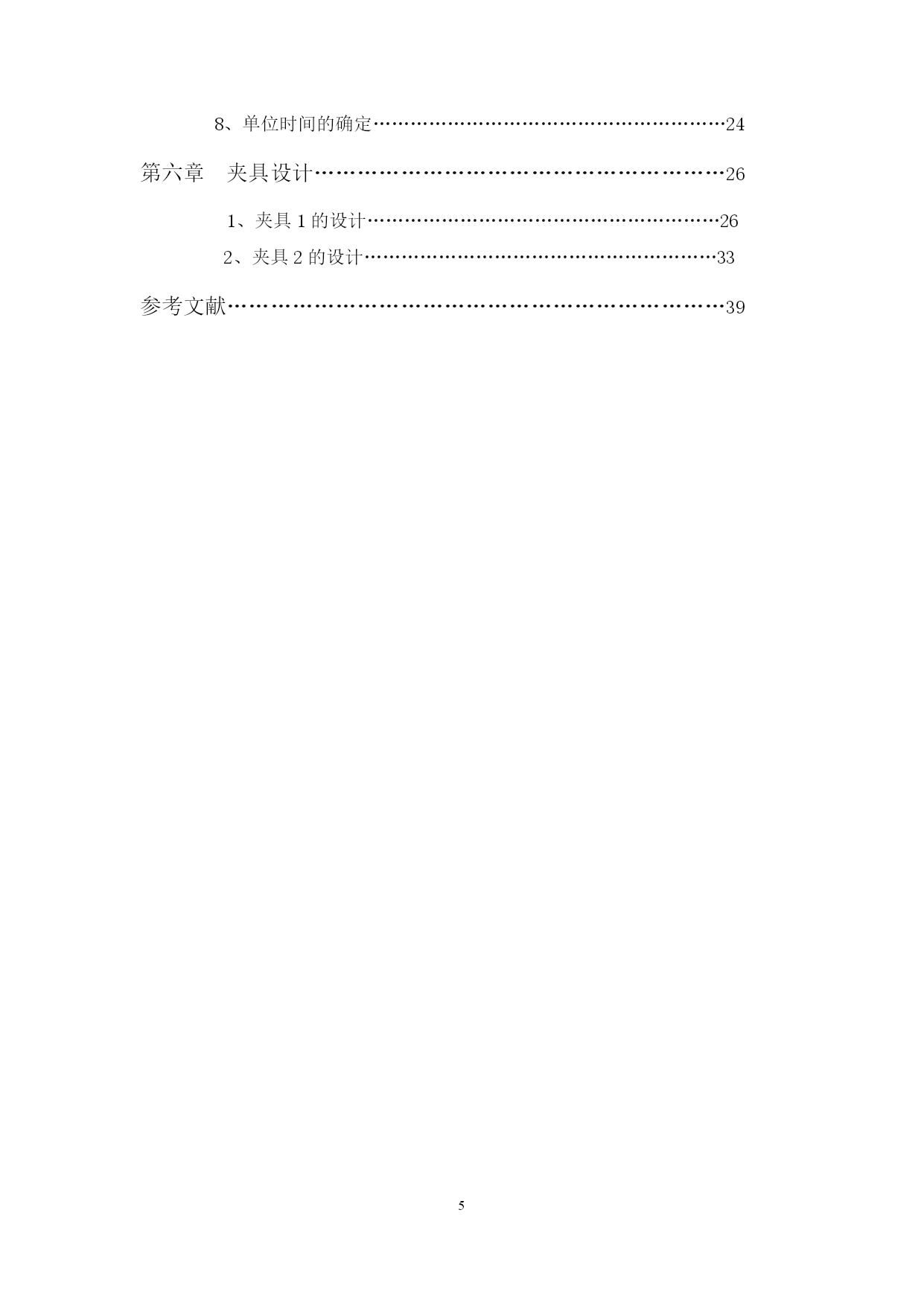

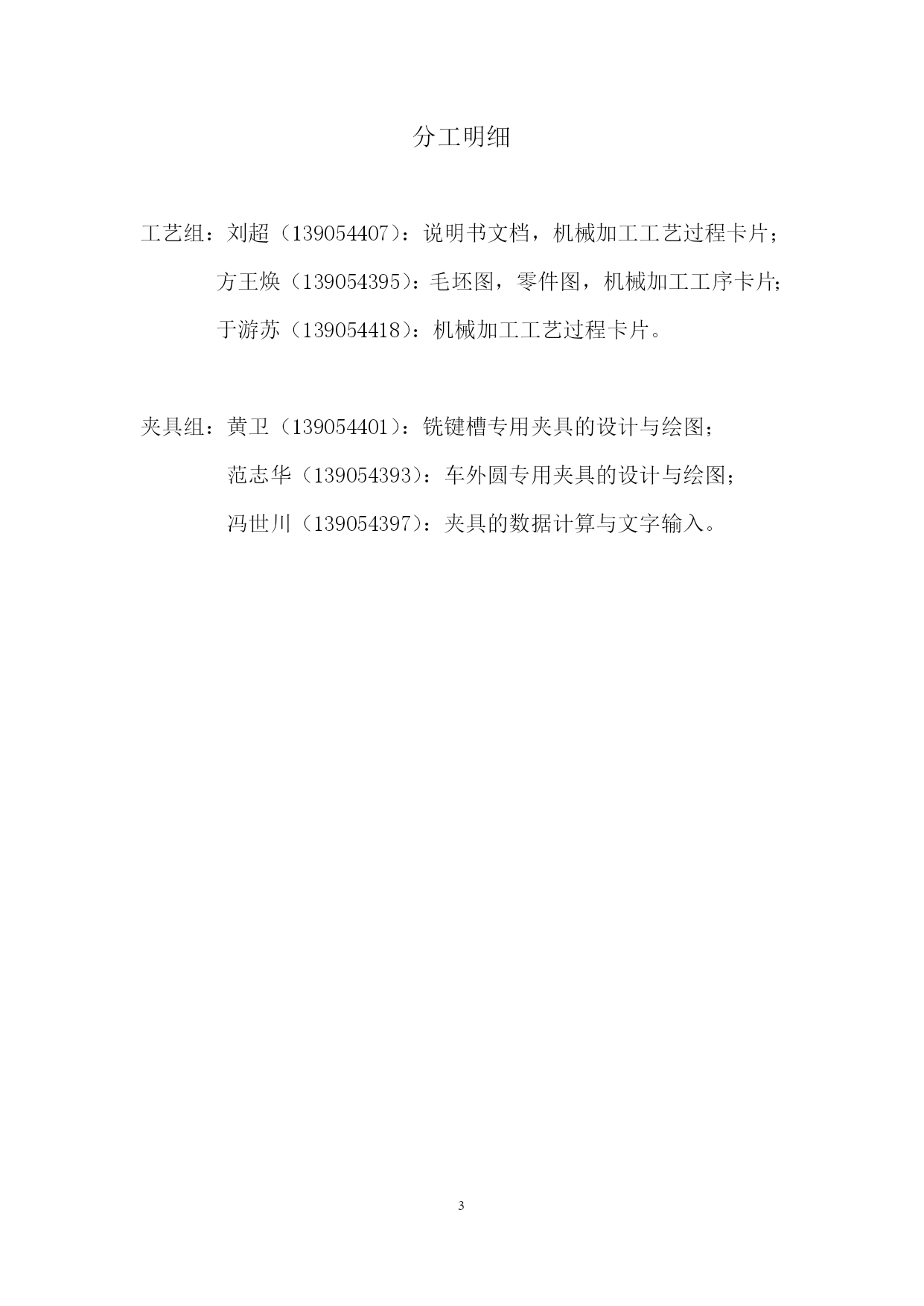

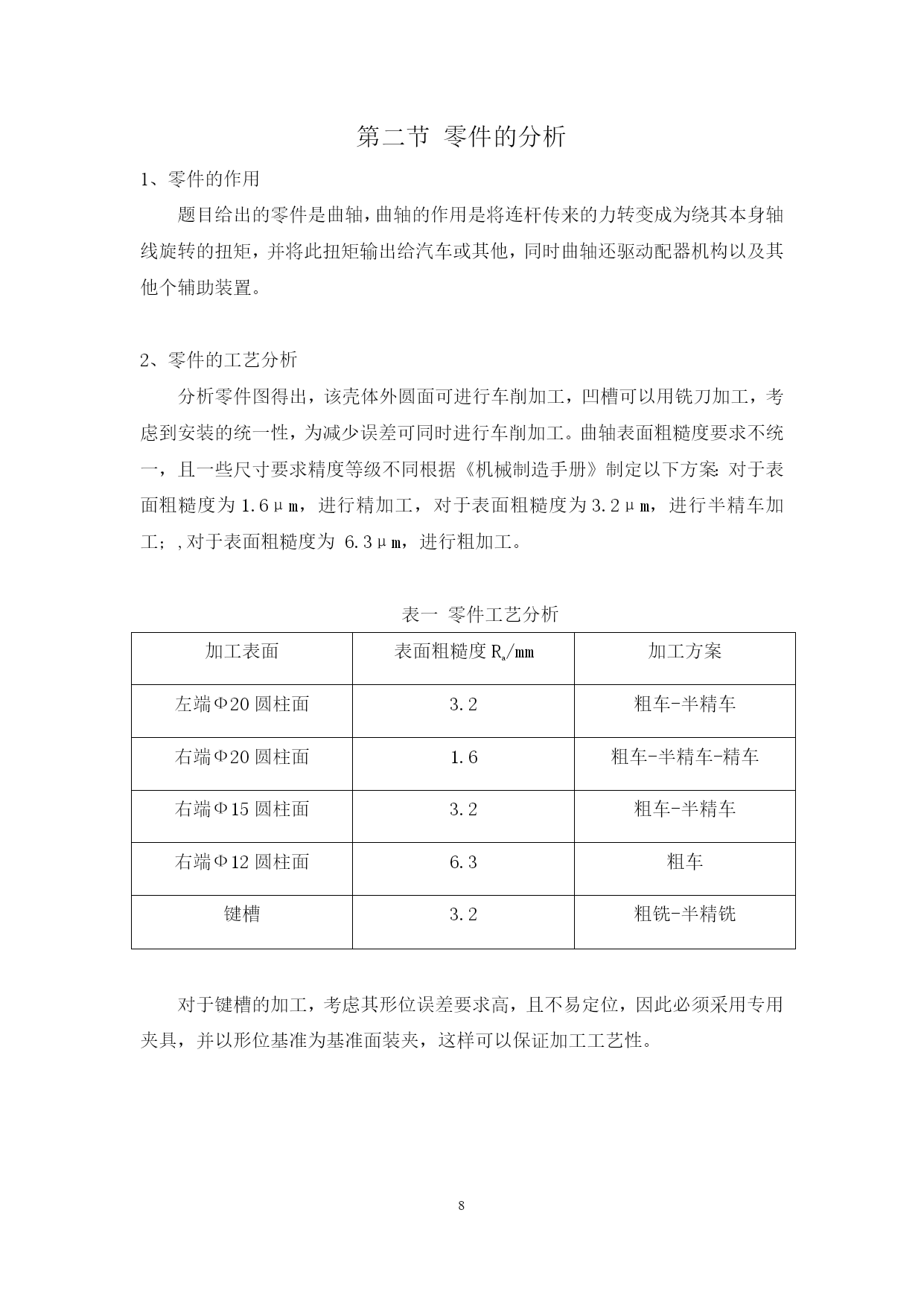

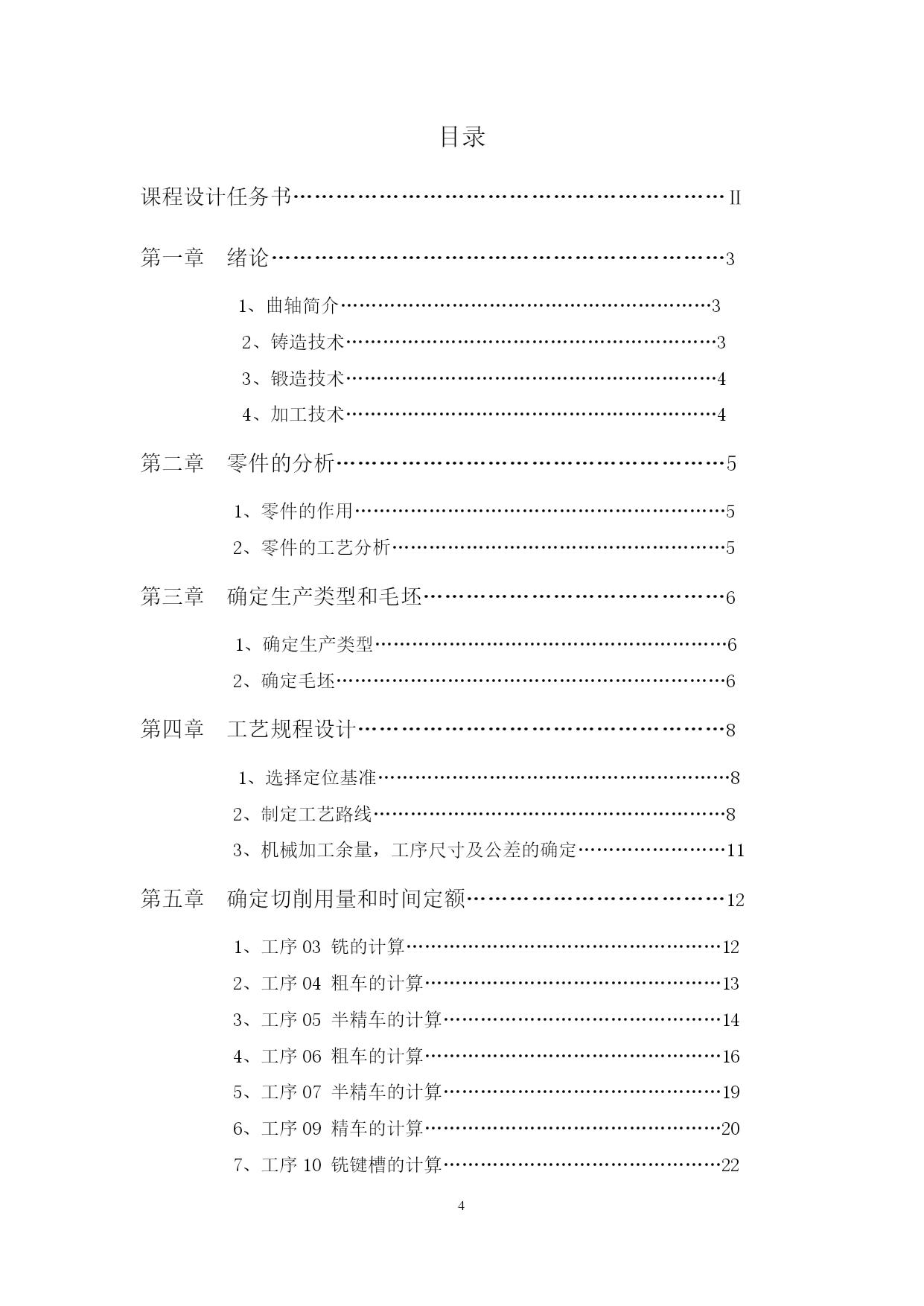

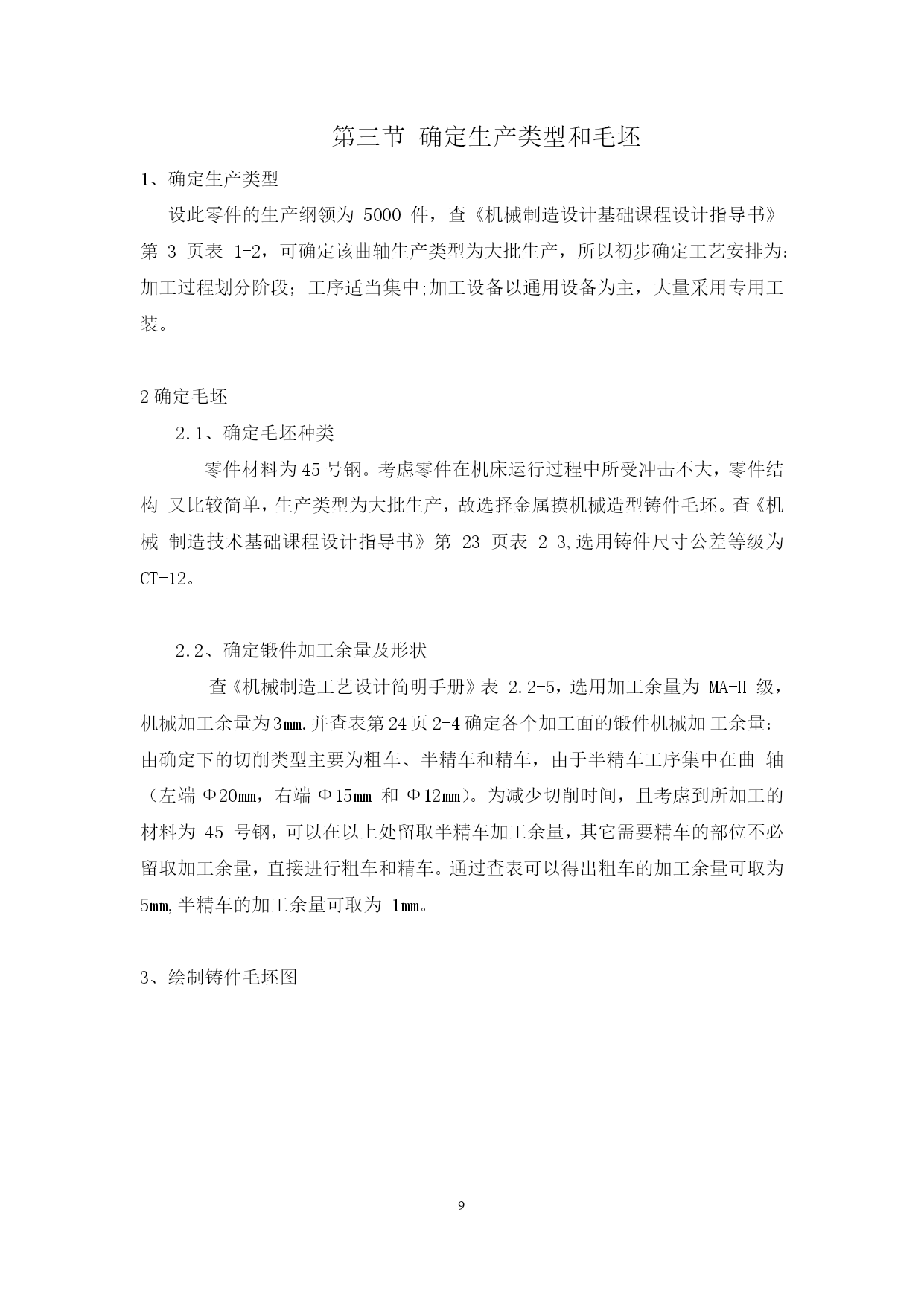

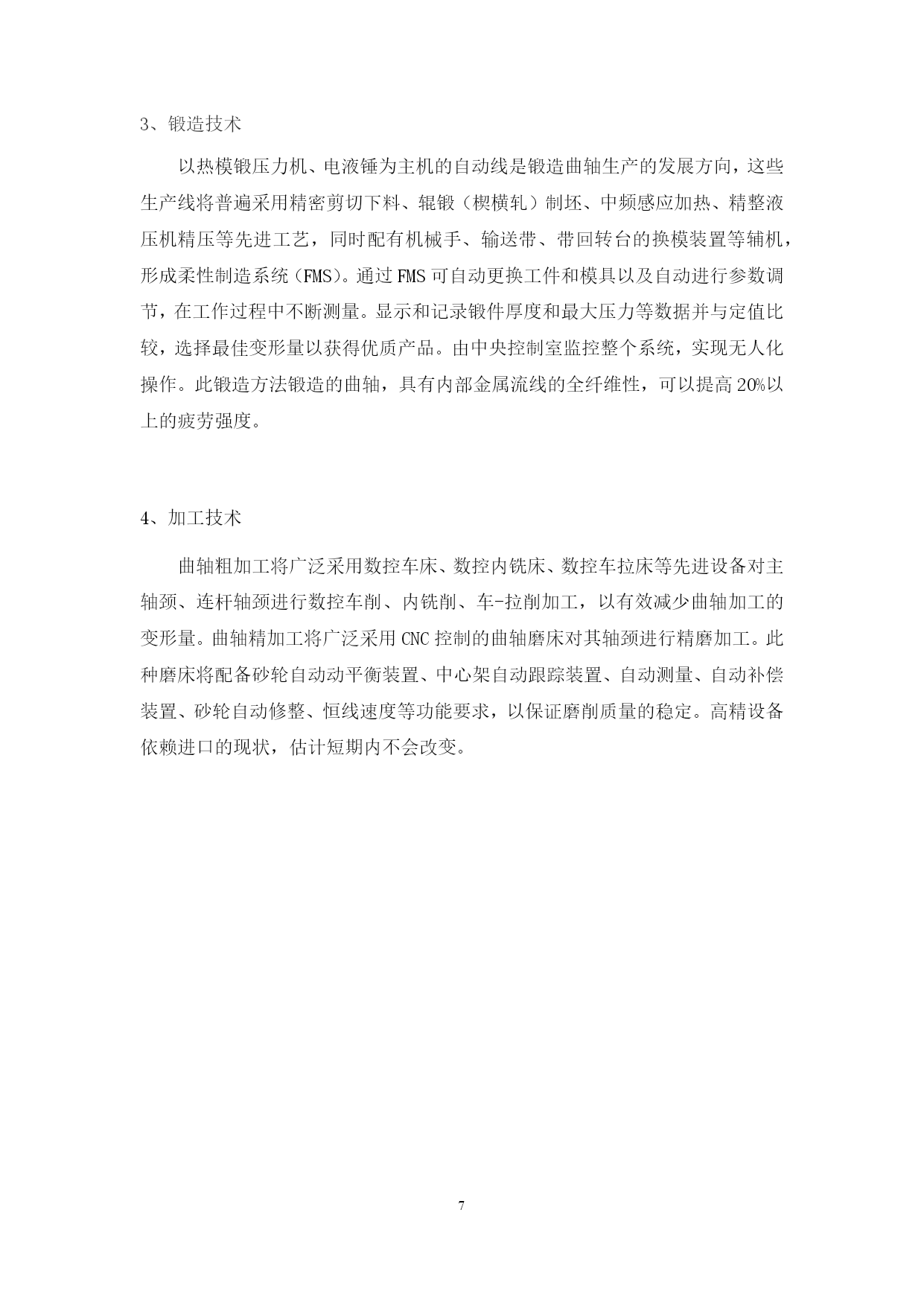

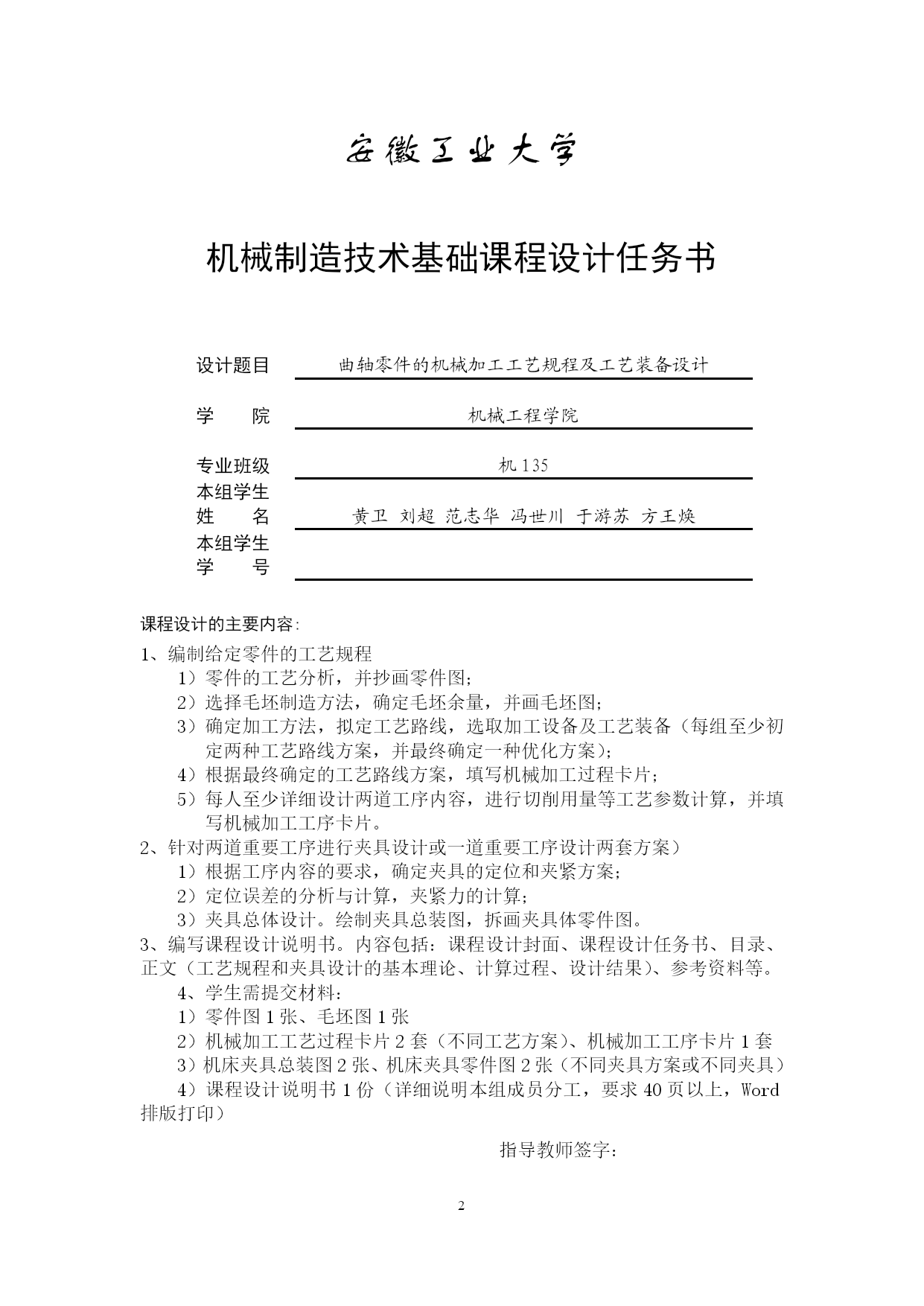

PAGE\*MERGEFORMAT29安徽工业大学机械制造技术基础课程设计说明书设计题目曲轴零件的机械加工工艺规程及工艺装备设计学院机械工程学院专业班级机135姓名黄卫刘超范志华冯世川于游苏方王焕学号指导教师戚晓利时间2016年9月安徽工业大学机械制造技术基础课程设计任务书设计题目曲轴零件的机械加工工艺规程及工艺装备设计学院机械工程学院专业班级机135本组学生姓名黄卫刘超范志华冯世川于游苏方王焕本组学生学号课程设计的主要内容:1、编制给定零件的工艺规程零件的工艺分析，并抄画零件图；选择毛坯制造方法，确定毛坯余量，并画毛坯图；确定加工方法，拟定工艺路线，选取加工设备及工艺装备（每组至少初定两种工艺路线方案，并最终确定一种优化方案）；根据最终确定的工艺路线方案，填写机械加工过程卡片；每人至少详细设计两道工序内容，进行切削用量等工艺参数计算，并填写机械加工工序卡片。2、针对两道重要工序进行夹具设计或一道重要工序设计两套方案）根据工序内容的要求，确定夹具的定位和夹紧方案；定位误差的分析与计算，夹紧力的计算；夹具总体设计。绘制夹具总装图，拆画夹具体零件图。3、编写课程设计说明书。内容包括：课程设计封面、课程设计任务书、目录、正文（工艺规程和夹具设计的基本理论、计算过程、设计结果）、参考资料等。4、学生需提交材料：1）零件图1张、毛坯图1张2）机械加工工艺过程卡片2套（不同工艺方案）、机械加工工序卡片1套3）机床夹具总装图2张、机床夹具零件图2张（不同夹具方案或不同夹具）4）课程设计说明书1份（详细说明本组成员分工，要求40页以上，Word排版打印）指导教师签字：分工明细工艺组：刘超（139054407）：说明书文档，机械加工工艺过程卡片；方王焕（139054395）：毛坯图，零件图，机械加工工序卡片；于游苏（139054418）：机械加工工艺过程卡片。夹具组：黄卫（139054401）：铣键槽专用夹具的设计与绘图；范志华（139054393）：车外圆专用夹具的设计与绘图；冯世川（139054397）：夹具的数据计算与文字输入。目录课程设计任务书……………………………………………………Ⅱ第一章绪论………………………………………………………31、曲轴简介……………………………………………………32、铸造技术……………………………………………………33、锻造技术……………………………………………………44、加工技术……………………………………………………4第二章零件的分析………………………………………………51、零件的作用……………………………………………………52、零件的工艺分析………………………………………………5第三章确定生产类型和毛坯……………………………………61、确定生产类型…………………………………………………62、确定毛坯………………………………………………………6第四章工艺规程设计……………………………………………81、选择定位基准…………………………………………………82、制定工艺路线…………………………………………………83、机械加工余量，工序尺寸及公差的确定……………………11第五章确定切削用量和时间定额………………………………121、工序03铣的计算……………………………………………122、工序04粗车的计算…………………………………………133、工序05半精车的计算………………………………………144、工序06粗车的计算…………………………………………165、工序07半精车的计算………………………………………196、工序09精车的计算…………………………………………207、工序10铣键槽的计算………………………………………228、单位时间的确定…………………………………………………24第六章夹具设计…………………………………………………261、夹具1的设计…………………………………………………262、夹具2的设计…………………………………………………33参考文献……………………………………………………………39第一章绪论1、曲轴简介发动机中最重要的部件。它承受连杆传来的力，并将其转变为转矩通过曲轴输出并驱动发动机上其他附件工作。曲轴受到旋转质量的离心力、周期变化的气体惯性力和往复惯性力的共同作用，使曲轴承受弯曲扭转载荷的作用。因此要求曲轴有足够的强度和刚度，轴颈表面需耐磨、工作均匀、平衡性好。为减小曲轴质量及运动时所产生的离心力，曲轴轴颈往往作成中空的。在每个轴颈表面上都开有油孔，以便将机油
