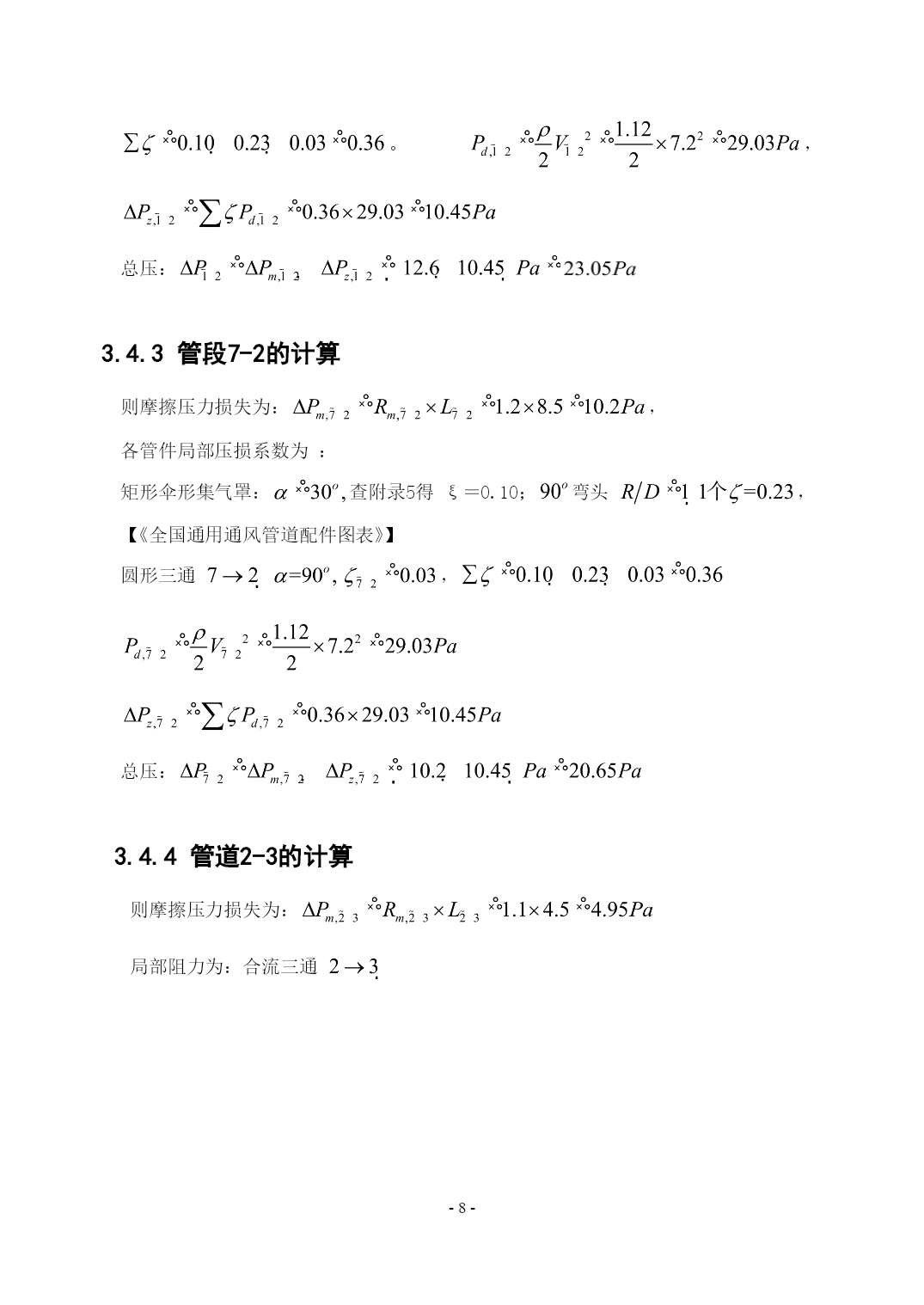

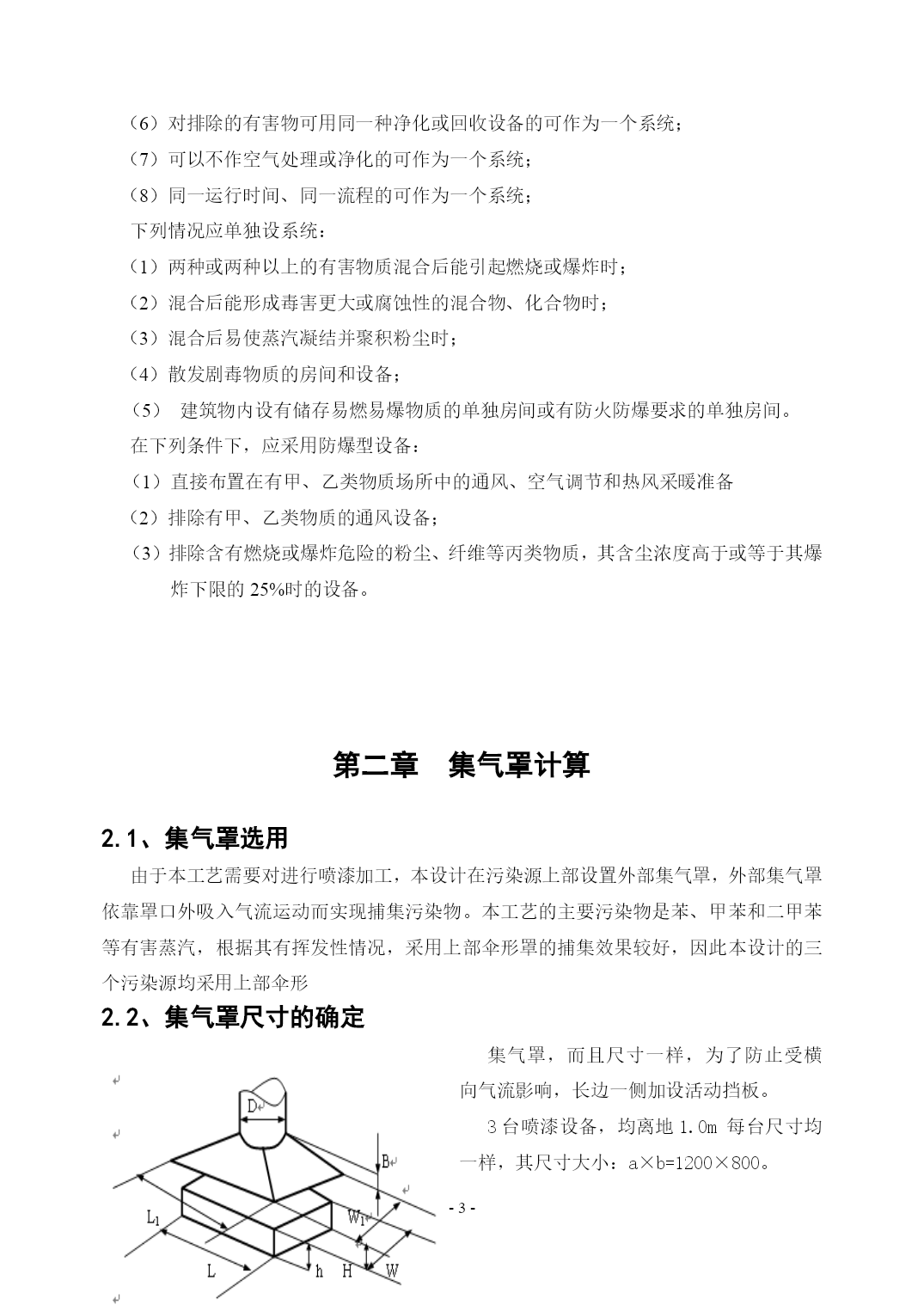

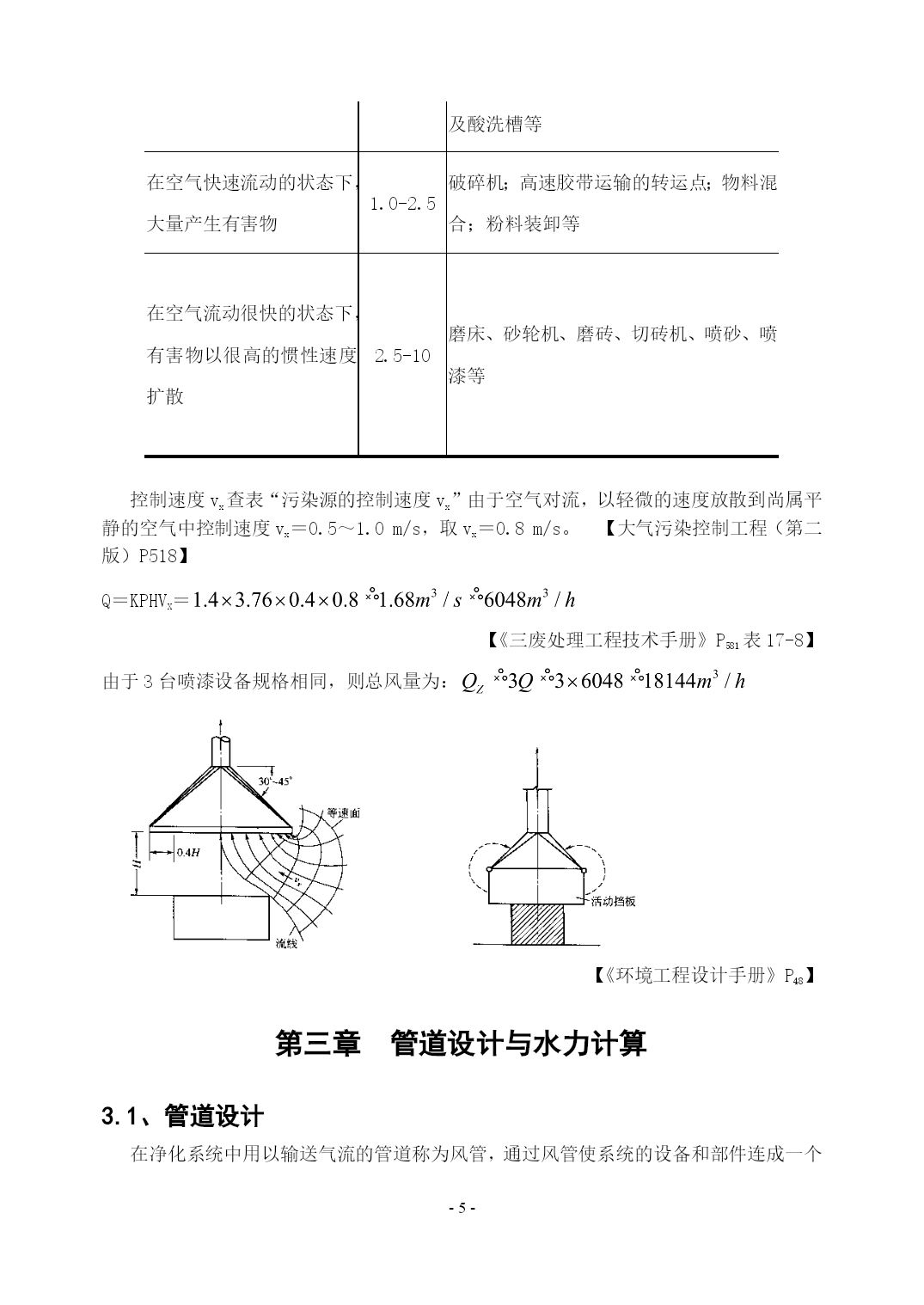

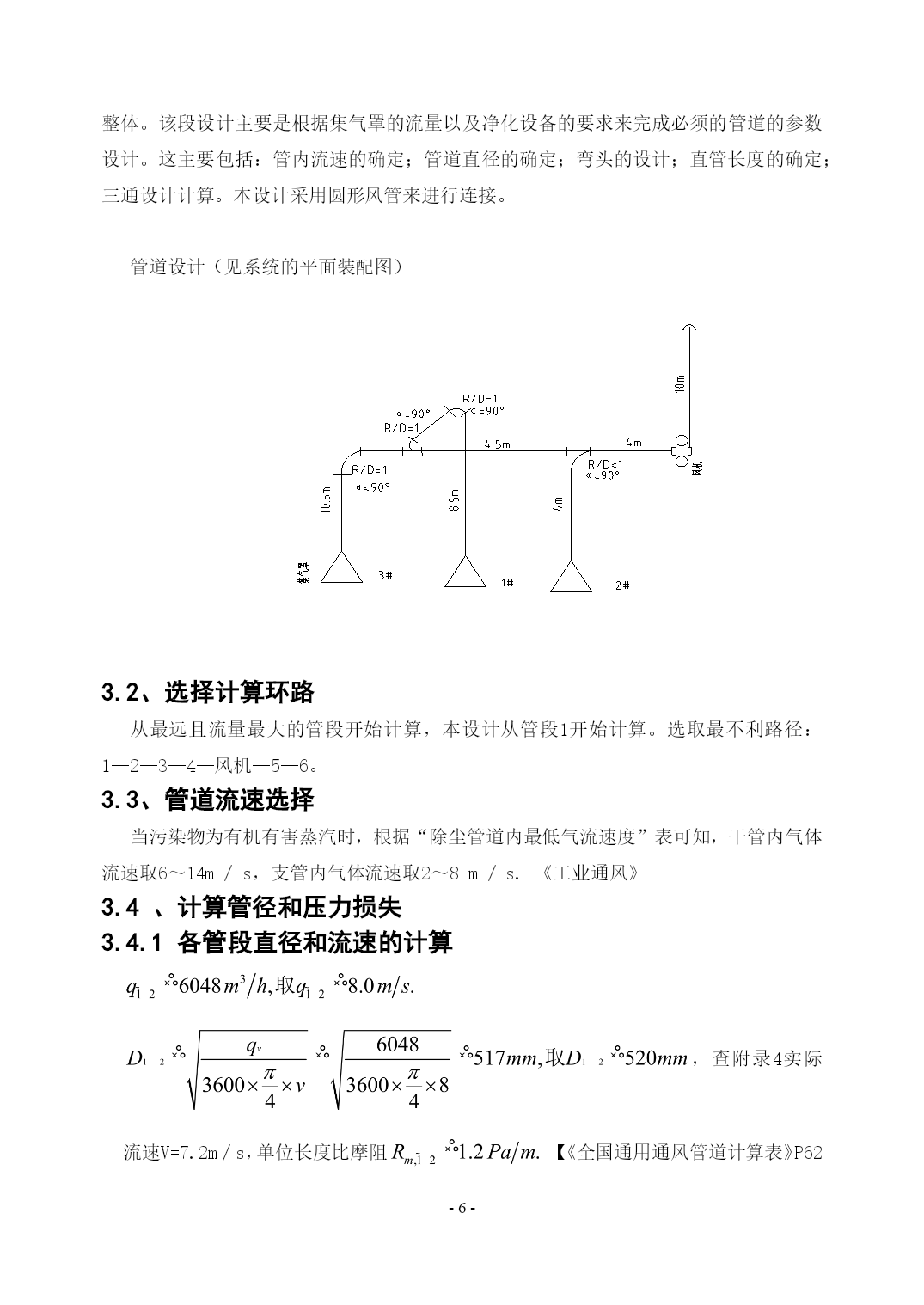

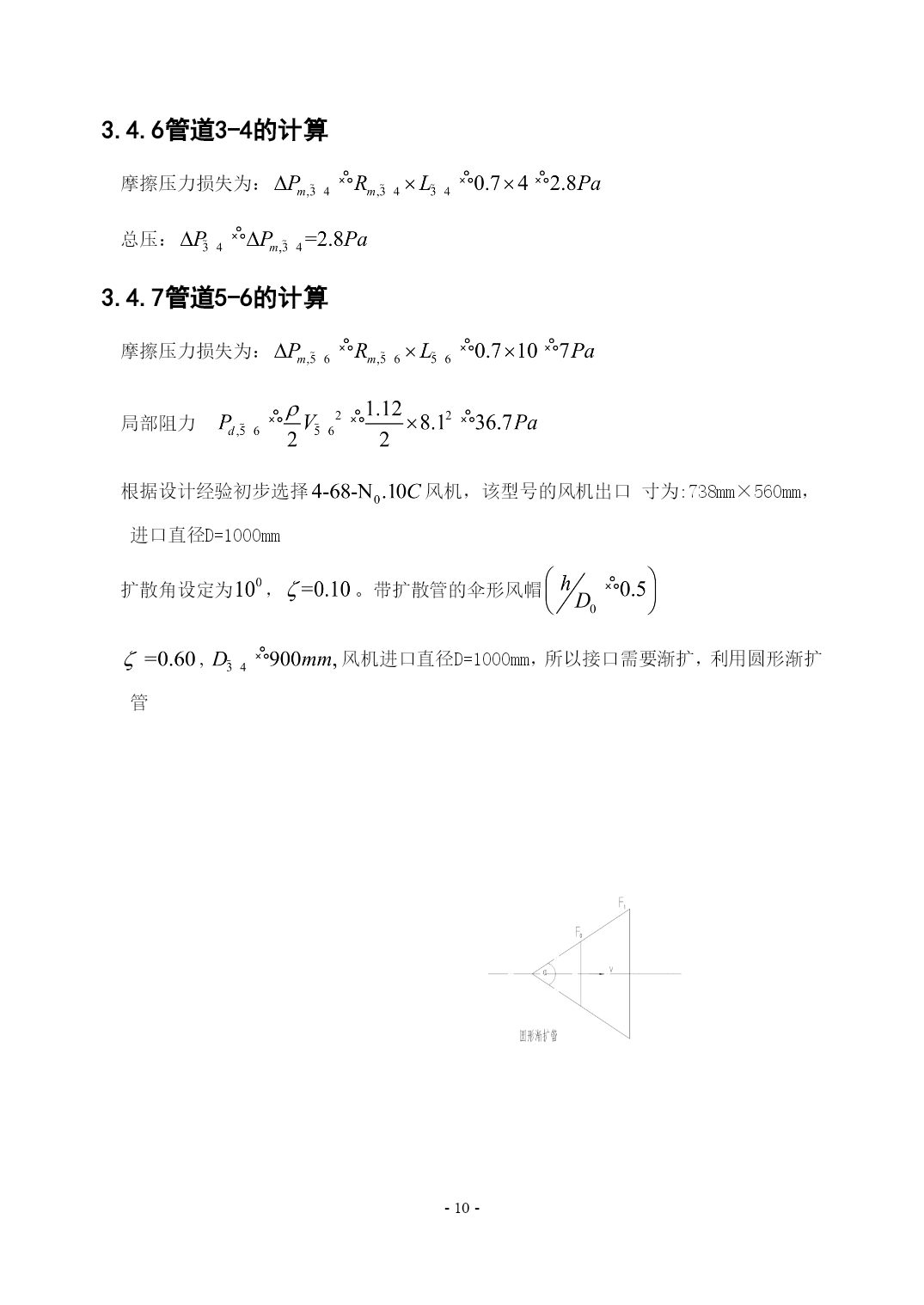

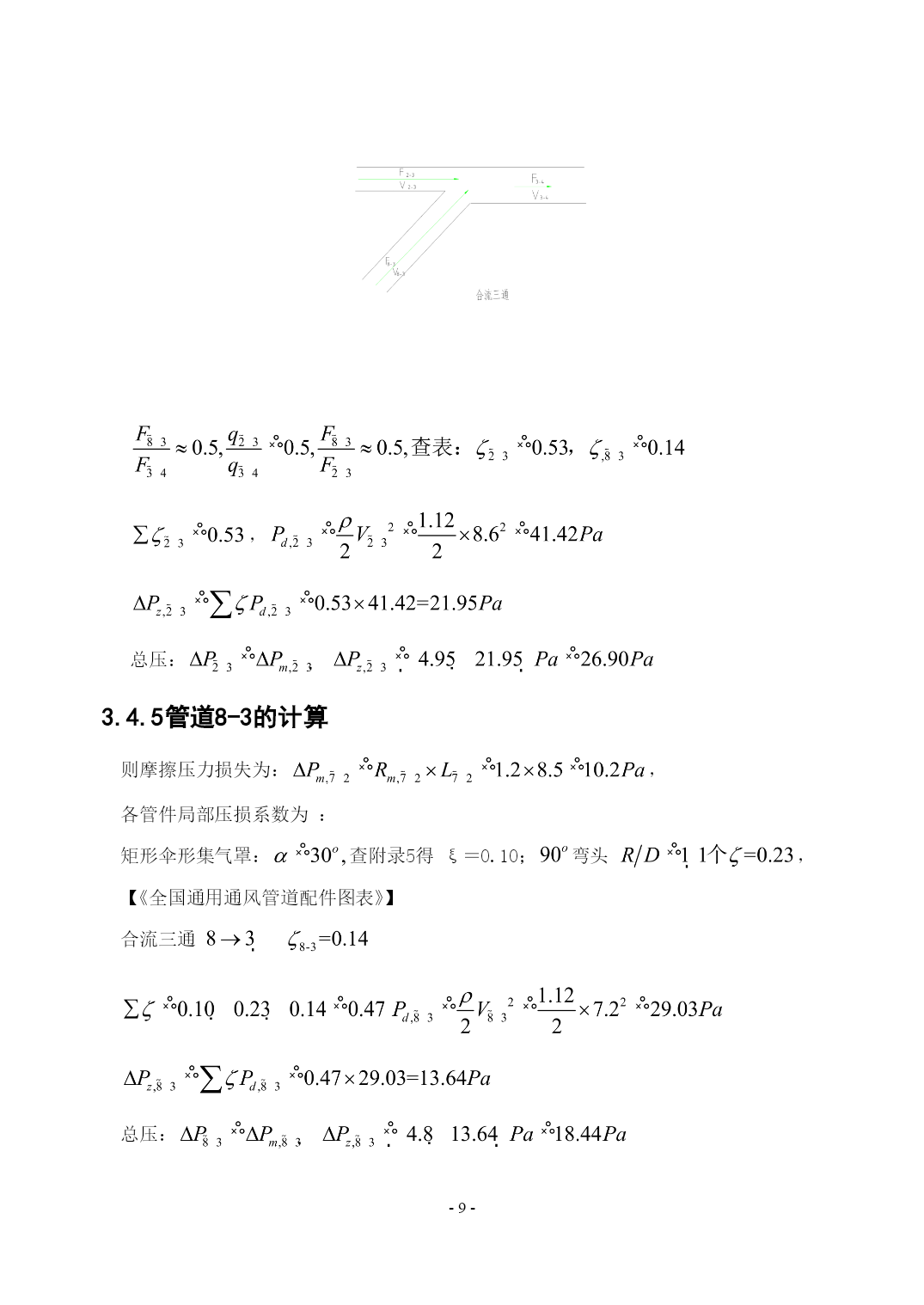

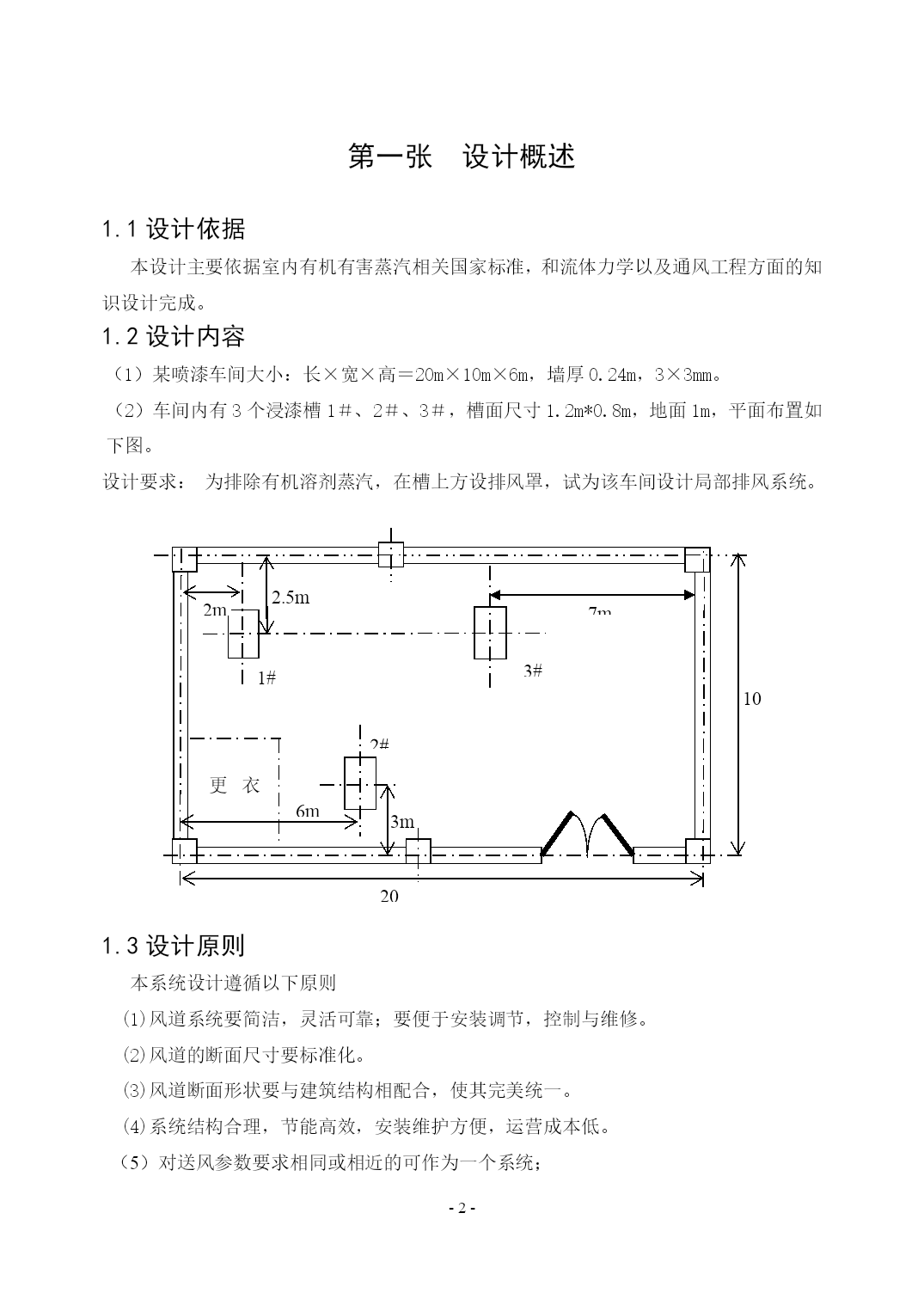

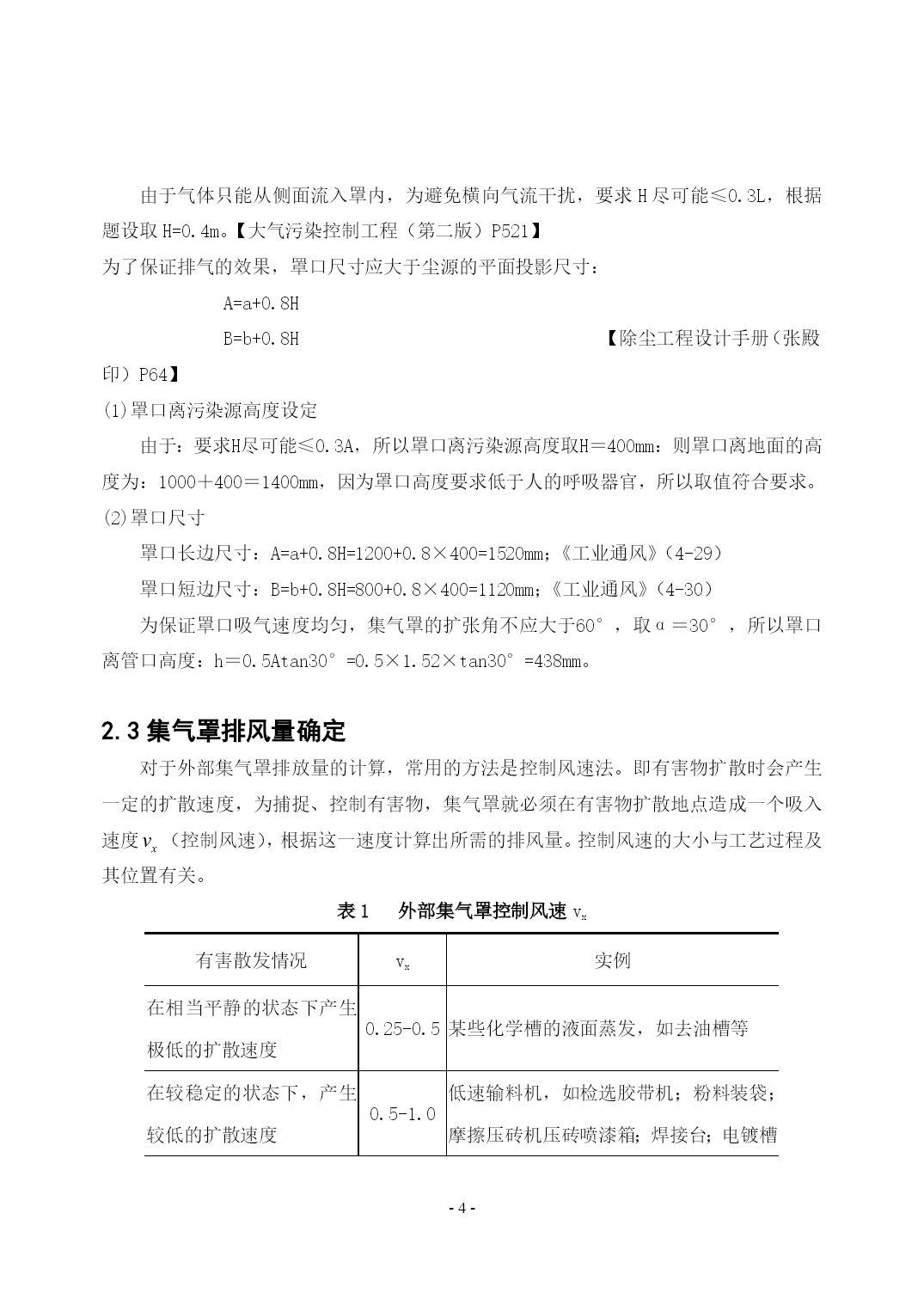

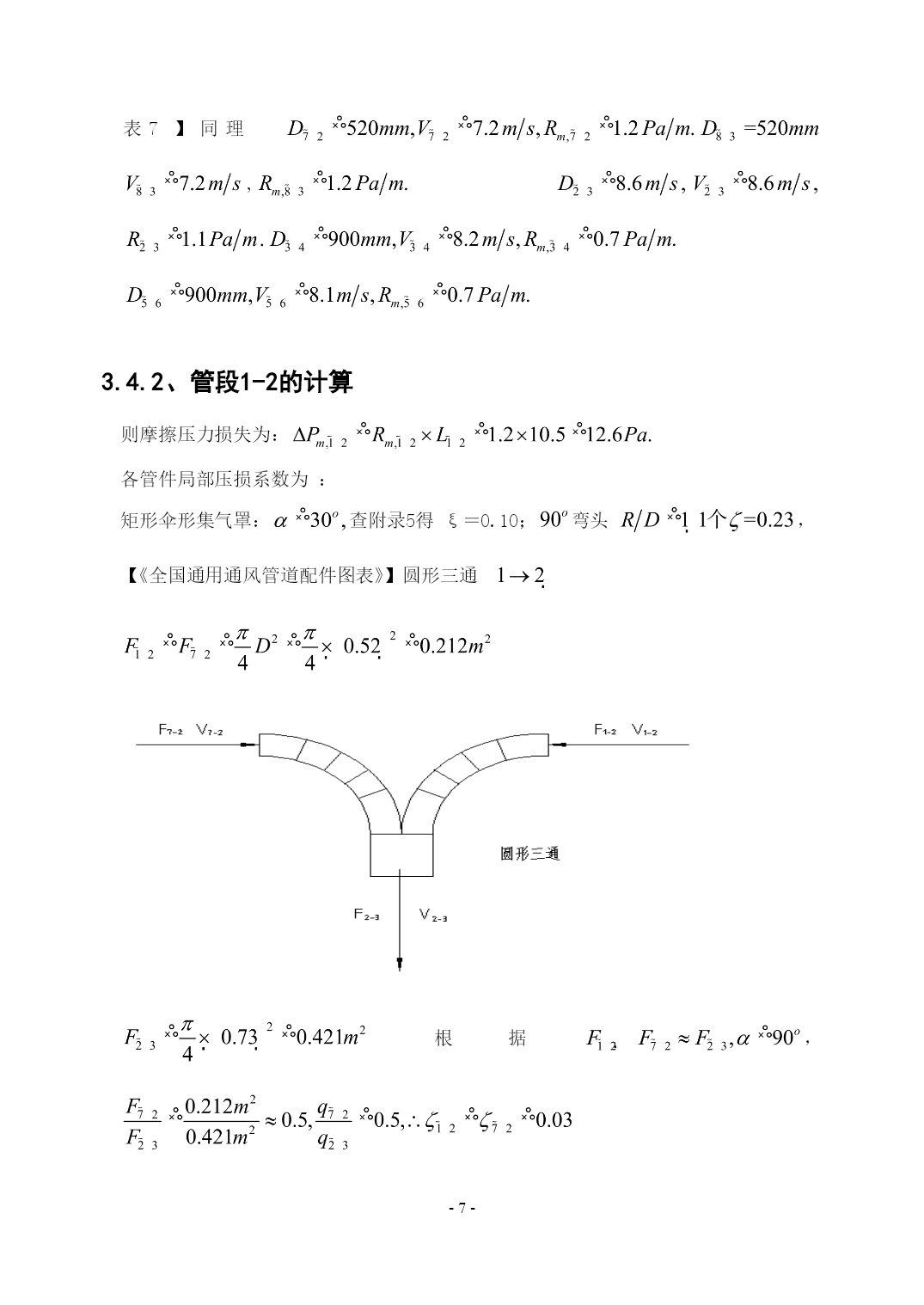

PAGEPAGE-14-引言随着大工业生产及自然科学发展，职业性疾病越来越多。在生产劳动中，接触生产中使用或产生的有毒化学物质，粉尘气雾，异常的气象条件，高低气压，噪声,振动，微波，X射线，γ射线，细菌，霉菌；长期强迫体位操作,局部组织器官持续受压等，均可引起职业病,一般将这类职业病称为广义的职业病。如现代白领阶层长时间伏案工作而引发的颈椎病，肩周炎，痔疮等慢性病。对其中某些危害性较大，诊断标准明确，结合国情，由政府有关部门审定公布的职业病，称为狭义的职业病，或称法定（规定）职业病。中国中央卫生部从1972年首次公布职业病14种，至1987年公布的规定职业病名单列有:职业中毒51种;尘肺12种；物理因素职业病6种;职业性传染病3种;职业风皮肤病7种;职业性眼病3种；职业性耳鼻喉疾病2种；职业性肿瘤8种；其他职业病7种，共计99种。而喷漆涂装车间会产生大量有机有害蒸汽，严重的危害着车间工人的生命和健康。因此国家和有关单位投入大量财力物力进行喷漆涂装车间通风除尘方面的监管和研究，本设计主要根据有害气体国家排放标准对喷漆车间有机蒸汽进行局部排风系统设计。本设计系统可有效降低喷漆车间有机有害气体浓度，使车间各种有害气体达到或低于国家相关标准。为广大工人师傅的健康提供可靠保证。喷漆车间局部排风系统是把符合卫生标准的新鲜空气输送到车间内各需要地点。把室内局部区域或设备散发的有机有害蒸汽直接排送到室外或经净化处理后排送到室外的组合系统。该系统包括污染源处得集气罩，各排风管道风机等组成。简单节能，高效是该系统主要特点，其在满足工艺设计要求和保证使用效果的前提下，合理组织空气流动，使系统的初投资和日常运行维护费用最优，从而为工人营造最舒适的工作环境和给厂家带来最大化得经济效益是本设计的最终目标。对于本设计中有些不足和欠缺的地方，随时欢迎大家批评指正，设计者将不胜感激。第一张设计概述1.1设计依据本设计主要依据室内有机有害蒸汽相关国家标准，和流体力学以及通风工程方面的知识设计完成。1.2设计内容（1）某喷漆车间大小：长×宽×高＝20m×10m×6m，墙厚0.24m，3×3mm。（2）车间内有3个浸漆槽1＃、2＃、3＃，槽面尺寸1.2m*0.8m，地面1m，平面布置如下图。设计要求：为排除有机溶剂蒸汽，在槽上方设排风罩，试为该车间设计局部排风系统。7m6m2m3m10m20m2.5m1#更衣室3#1.3设计原则本系统设计遵循以下原则(1)风道系统要简洁，灵活可靠；要便于安装调节，控制与维修。(2)风道的断面尺寸要标准化。(3)风道断面形状要与建筑结构相配合，使其完美统一。(4)系统结构合理，节能高效，安装维护方便，运营成本低。（5）对送风参数要求相同或相近的可作为一个系统；（6）对排除的有害物可用同一种净化或回收设备的可作为一个系统；（7）可以不作空气处理或净化的可作为一个系统；（8）同一运行时间、同一流程的可作为一个系统；下列情况应单独设系统：（1）两种或两种以上的有害物质混合后能引起燃烧或爆炸时；（2）混合后能形成毒害更大或腐蚀性的混合物、化合物时；（3）混合后易使蒸汽凝结并聚积粉尘时；（4）散发剧毒物质的房间和设备；（5）建筑物内设有储存易燃易爆物质的单独房间或有防火防爆要求的单独房间。在下列条件下，应采用防爆型设备：（1）直接布置在有甲、乙类物质场所中的通风、空气调节和热风采暖准备（2）排除有甲、乙类物质的通风设备；（3）排除含有燃烧或爆炸危险的粉尘、纤维等丙类物质，其含尘浓度高于或等于其爆炸下限的25%时的设备。第二章集气罩计算2.1、集气罩选用由于本工艺需要对进行喷漆加工，本设计在污染源上部设置外部集气罩，外部集气罩依靠罩口外吸入气流运动而实现捕集污染物。本工艺的主要污染物是苯、甲苯和二甲苯等有害蒸汽，根据其有挥发性情况，采用上部伞形罩的捕集效果较好，因此本设计的三个污染源均采用上部伞形2.2、集气罩尺寸的确定集气罩，而且尺寸一样，为了防止受横向气流影响，长边一侧加设活动挡板。3台喷漆设备，均离地1.0m每台尺寸均一样，其尺寸大小：a×b=1200×800。由于气体只能从侧面流入罩内，为避免横向气流干扰，要求H尽可能≤0.3L，根据题设取H=0.4m。【大气污染控制工程（第二版）P521】为了保证排气的效果，罩口尺寸应大于尘源的平面投影尺寸：A=a+0.8HB=b+0.8H【除尘工程设计手册（张殿印）P64】(1)罩口离污染源高度设定由于：要求H尽可能≤0.3A，所以罩口离污染源高度取H＝400mm：则罩口离地面的高度为：1000＋400＝1400mm，因为罩口高度要求低于人的
