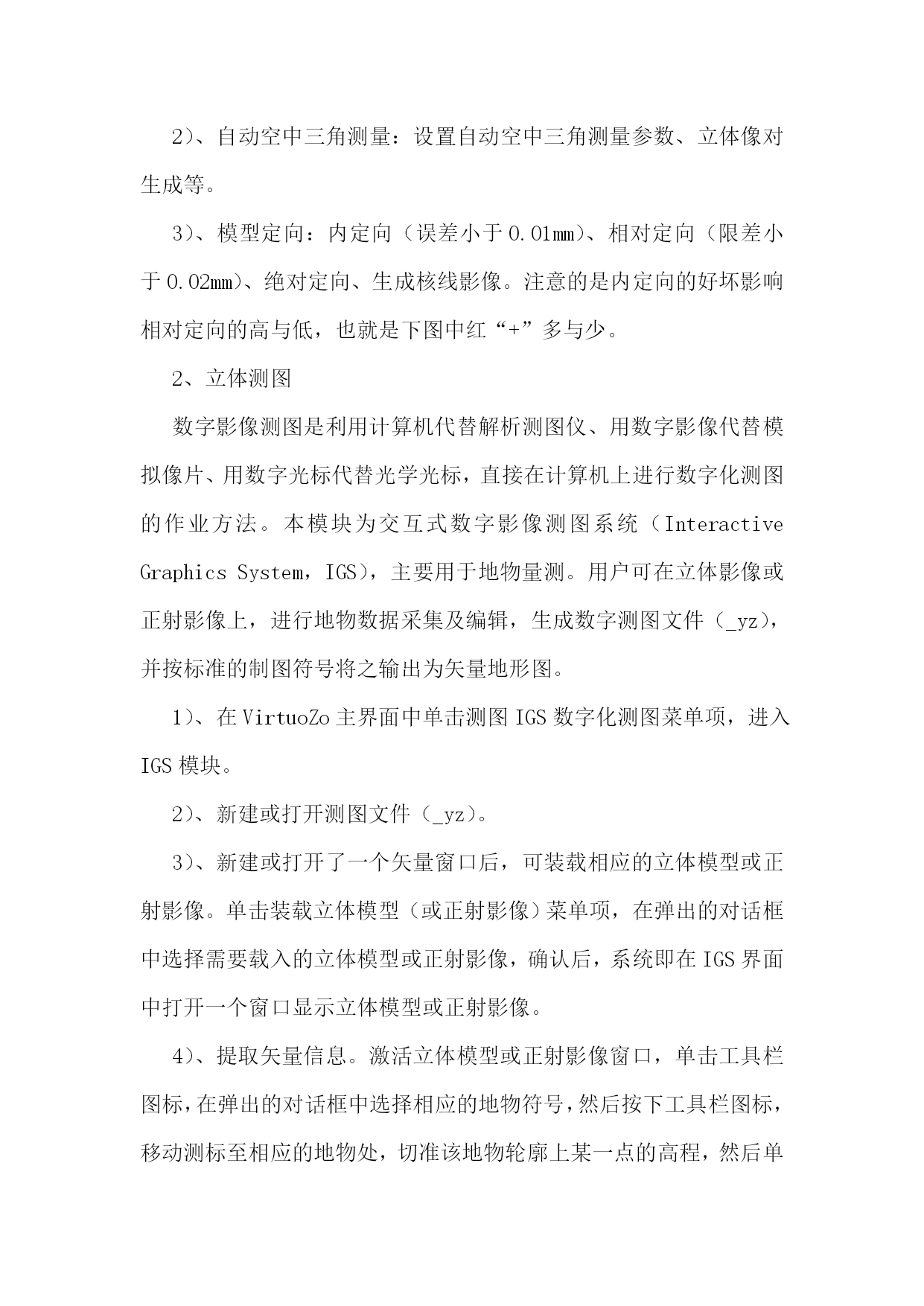

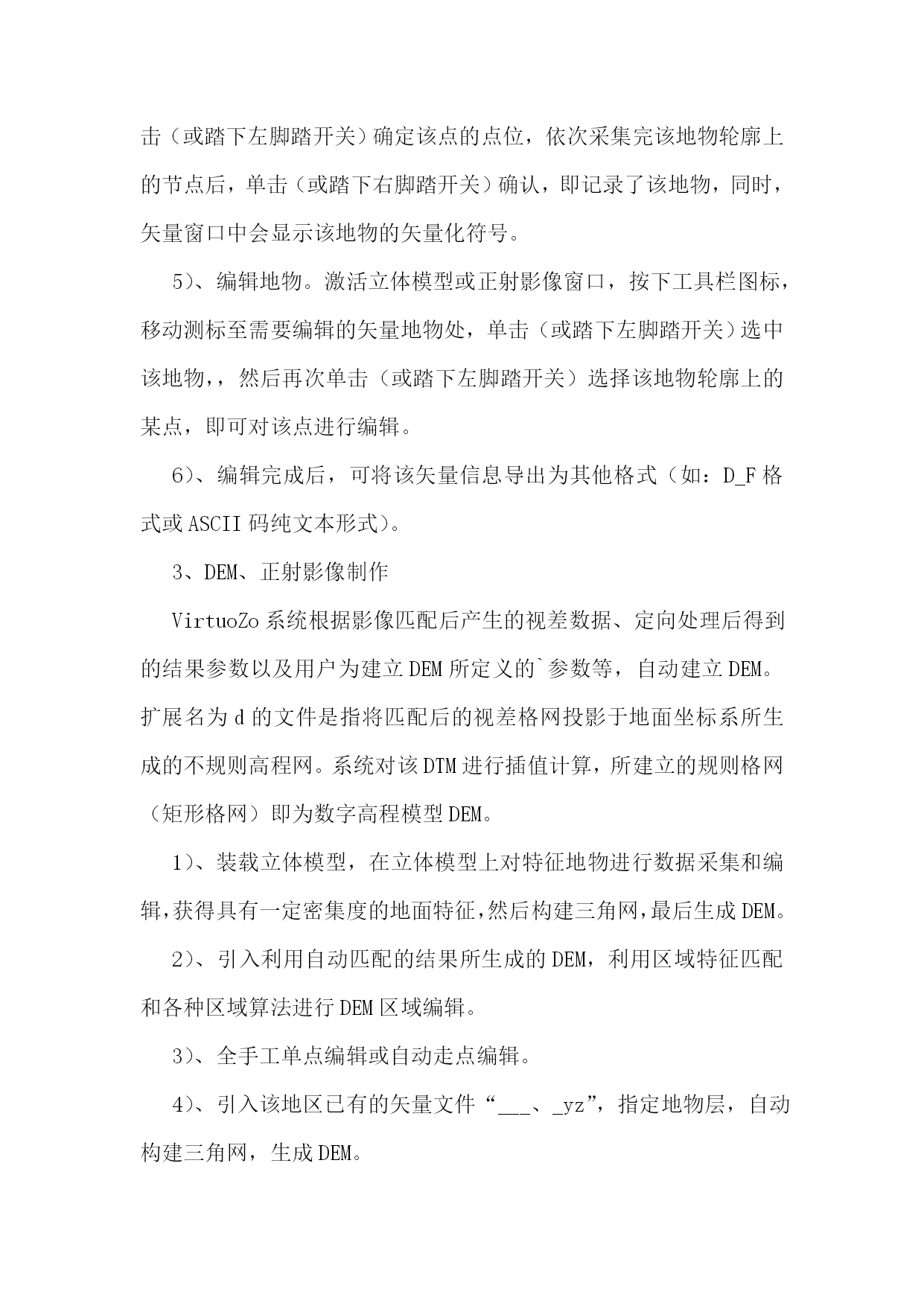

摄影测量实习心得摄影测量实习心得2一、实习目的和要求1）、了解数字摄影测量生产流程；2）、掌握立体像对定向建模型过程；3）、掌握数字摄影测量测图方法。二、实习基本情况1）、数字摄影测量工作站上机操作；2）、实习时间：20__、3.1—20__、3.5；3）、数字摄影测量工作站上机时间：上午08：30——11：30，下午14：00——5：00；地点：博雅楼807。三、实习仪器及软件1）、VirtuoZo/J_4数字摄影测量工作站；2）、AUTOCAD20xx、CASS7、0软件。四、实习内容1、定向参数解算1）、参数设置：测区参数、模型参数、影像参数、相机参数、地面控制点。2）、自动空中三角测量：设置自动空中三角测量参数、立体像对生成等。3）、模型定向：内定向（误差小于0.01mm）、相对定向（限差小于0.02mm）、绝对定向、生成核线影像。注意的是内定向的好坏影响相对定向的高与低，也就是下图中红“+”多与少。2、立体测图数字影像测图是利用计算机代替解析测图仪、用数字影像代替模拟像片、用数字光标代替光学光标，直接在计算机上进行数字化测图的作业方法。本模块为交互式数字影像测图系统（InteractiveGraphicsSystem，IGS），主要用于地物量测。用户可在立体影像或正射影像上，进行地物数据采集及编辑，生成数字测图文件（_yz），并按标准的制图符号将之输出为矢量地形图。1）、在VirtuoZo主界面中单击测图IGS数字化测图菜单项，进入IGS模块。2）、新建或打开测图文件（_yz）。3）、新建或打开了一个矢量窗口后，可装载相应的立体模型或正射影像。单击装载立体模型（或正射影像）菜单项，在弹出的对话框中选择需要载入的立体模型或正射影像，确认后，系统即在IGS界面中打开一个窗口显示立体模型或正射影像。4）、提取矢量信息。激活立体模型或正射影像窗口，单击工具栏图标，在弹出的对话框中选择相应的地物符号，然后按下工具栏图标，移动测标至相应的地物处，切准该地物轮廓上某一点的高程，然后单击（或踏下左脚踏开关）确定该点的点位，依次采集完该地物轮廓上的节点后，单击（或踏下右脚踏开关）确认，即记录了该地物，同时，矢量窗口中会显示该地物的矢量化符号。5）、编辑地物。激活立体模型或正射影像窗口，按下工具栏图标，移动测标至需要编辑的矢量地物处，单击（或踏下左脚踏开关）选中该地物，，然后再次单击（或踏下左脚踏开关）选择该地物轮廓上的某点，即可对该点进行编辑。6）、编辑完成后，可将该矢量信息导出为其他格式（如：D_F格式或ASCII码纯文本形式）。3、DEM、正射影像制作VirtuoZo系统根据影像匹配后产生的视差数据、定向处理后得到的结果参数以及用户为建立DEM所定义的`参数等，自动建立DEM。扩展名为d的文件是指将匹配后的视差格网投影于地面坐标系所生成的不规则高程网。系统对该DTM进行插值计算，所建立的规则格网（矩形格网）即为数字高程模型DEM。1）、装载立体模型，在立体模型上对特征地物进行数据采集和编辑，获得具有一定密集度的地面特征，然后构建三角网，最后生成DEM。2）、引入利用自动匹配的结果所生成的DEM，利用区域特征匹配和各种区域算法进行DEM区域编辑。3）、全手工单点编辑或自动走点编辑。4）、引入该地区已有的矢量文件“___、_yz”，指定地物层，自动构建三角网，生成DEM。5）、制作各个模型的正射影像。有单模型处理和批处理两种处理方式。6）、单击添加所有模型按钮，系统自动将该测区内的所有模型加入对话框中，准备进行批处理。用户也可以单击添加模型按钮，然后在系统弹出的对话框中选择需要参与批处理的立体模型。7）、单击表头上的正射影像栏可使该列中的文字在“是”和“否”之间切换（分别代表列表中所有的模型都生成或都不生成正射影像）。如果只需生成其中几个模型的正射影像，则可在该模型行中对应的正射影像栏中双击，使其中的文字为“是”。8）、单击执行按钮，系统开始自动生成指定模型的正射影像。单击取消按钮，则不做任何处理，退出批处理模块。摄影测量实习心得3这次暑期实习，没有像往年那样选择**县，而是不远千里的前往内蒙古区满洲里市，参与到**矿区控制及地形测量的工程当中。相比于以往的教学型实习，真正的工程（实习）显然能够更好的体会所学到的知识。事实也确实是如此，通过这次实习，我真正的体会到了理论联系实际的重要性。测区属于呼伦贝尔草原的一部分，动植物种类较少，地势较为平坦，地貌相对简单，但在这实习的十多天里还是体会到了从未有过的艰辛。现在细细想来，那十多天的经历，虽然艰苦，但却学到了很多，不仅仅是测量的实际能力，更有面对困难的忍耐。测量学首先是一项精确的工作，通过在学校期间在课
