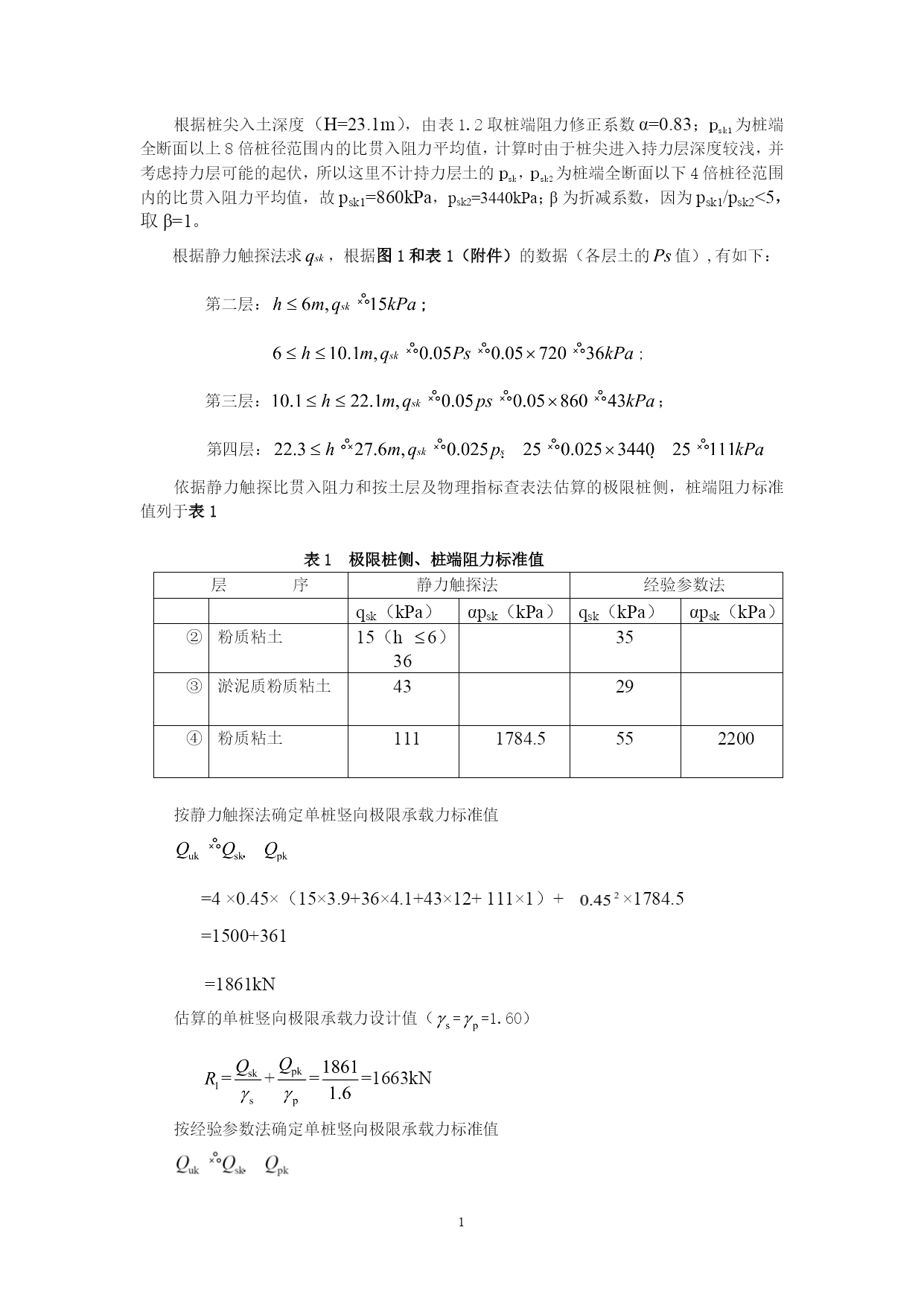

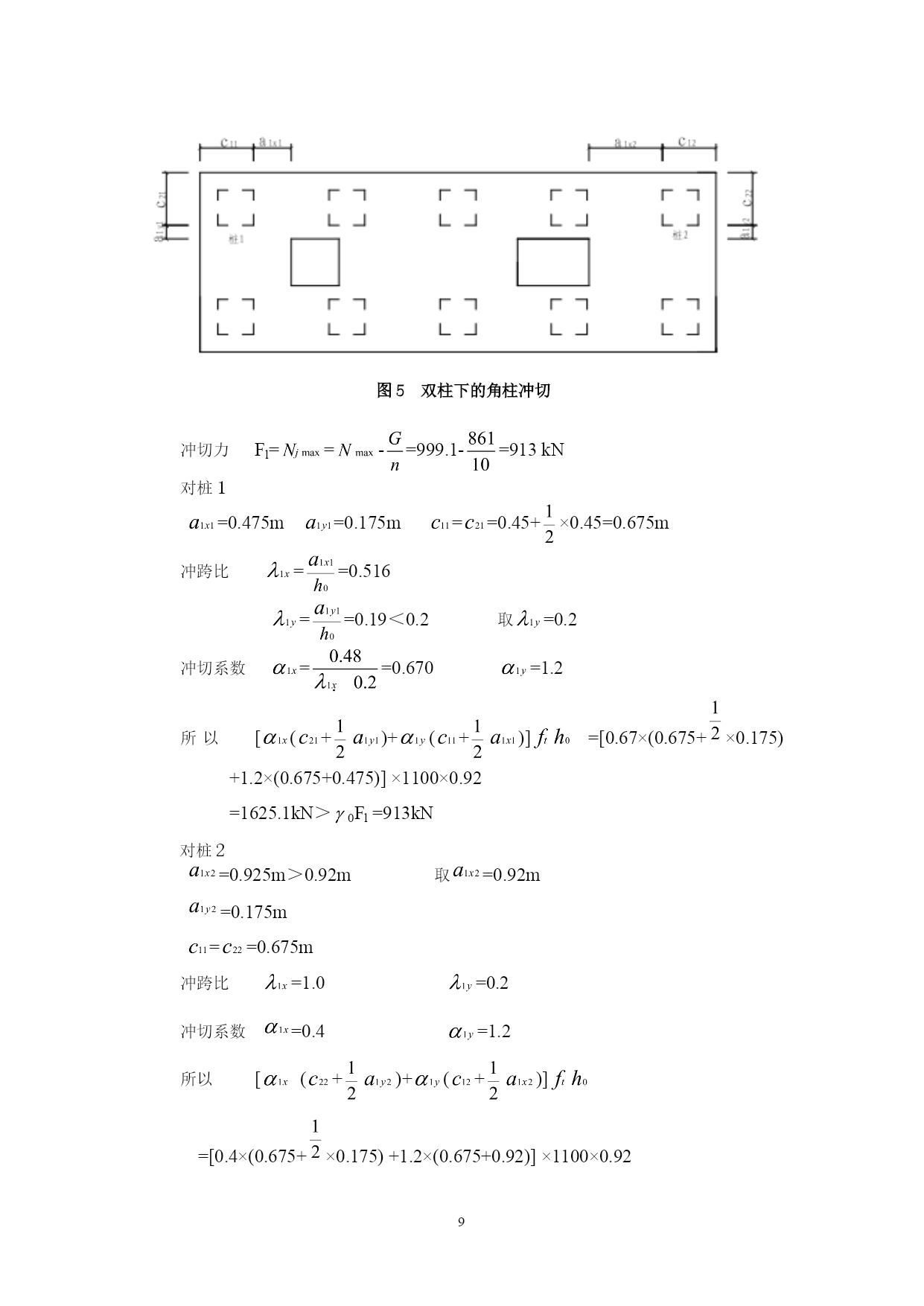

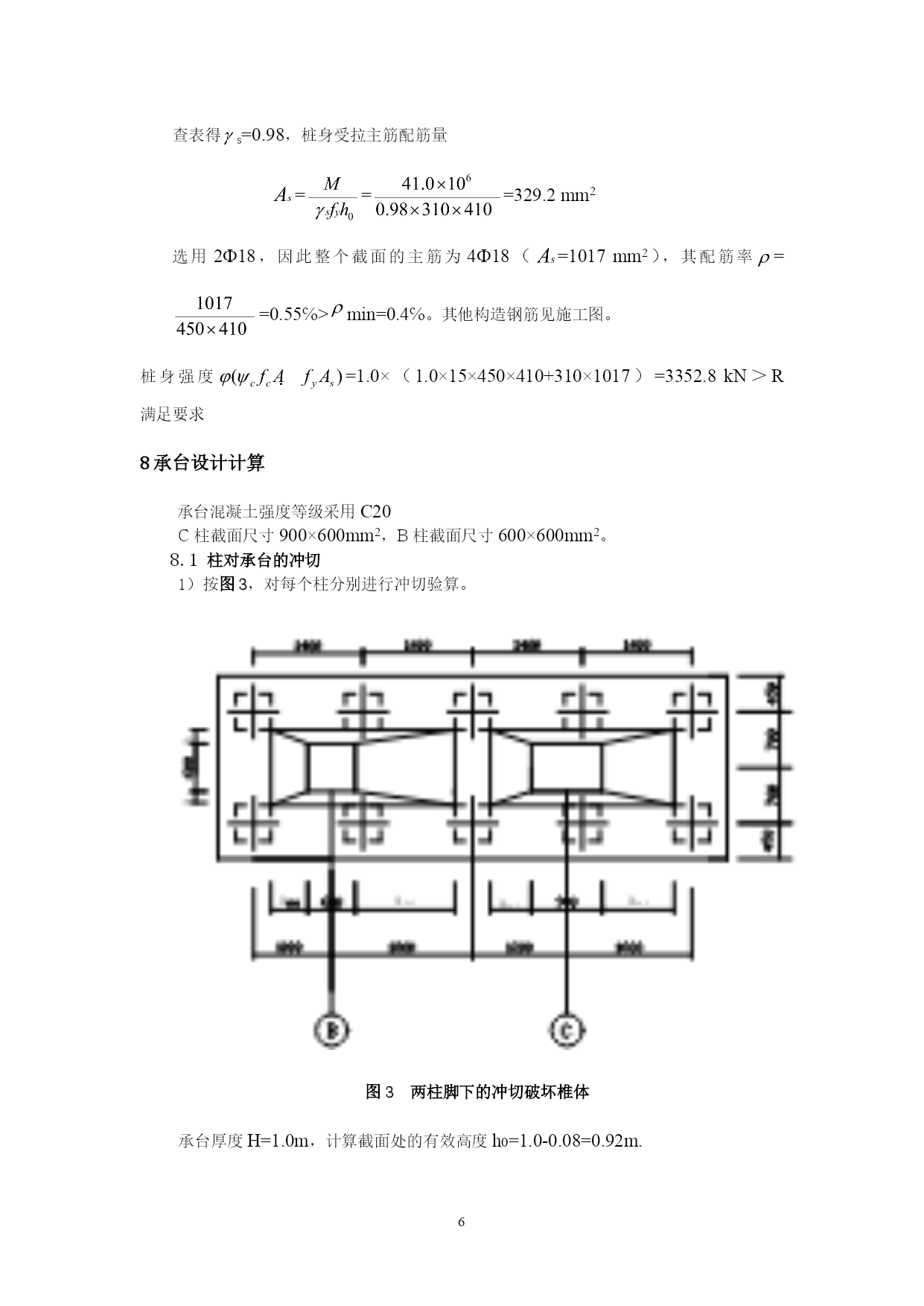

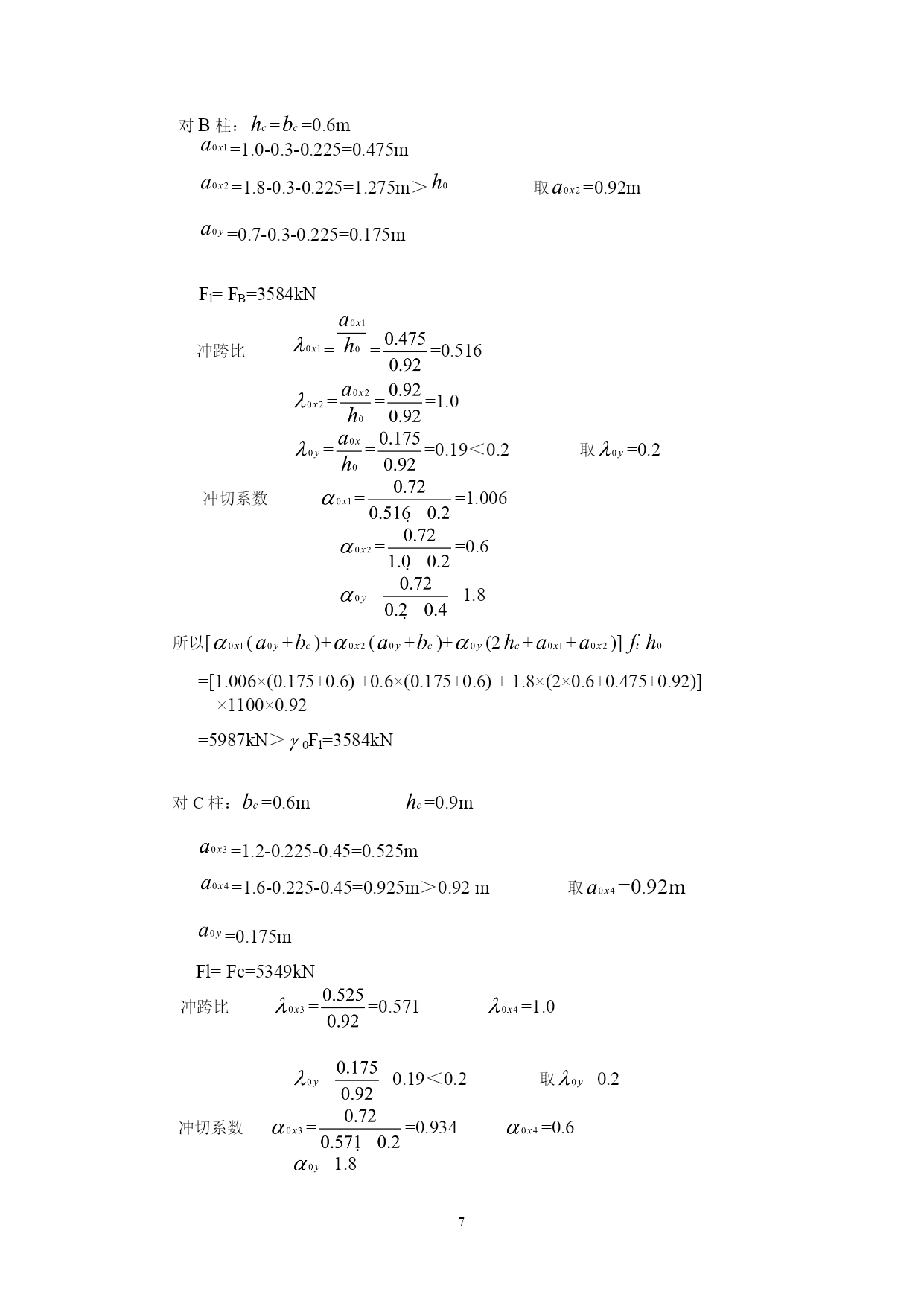

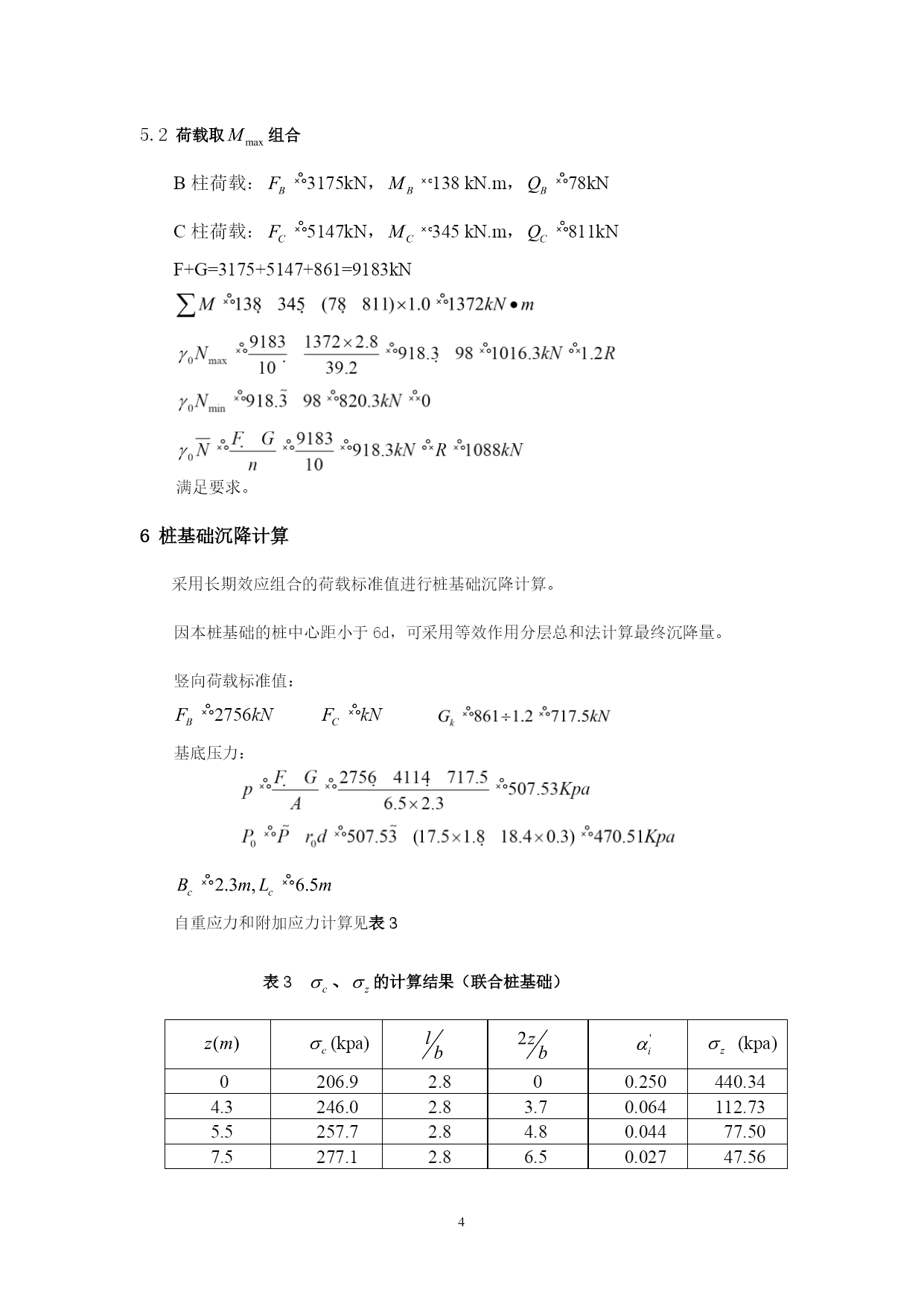

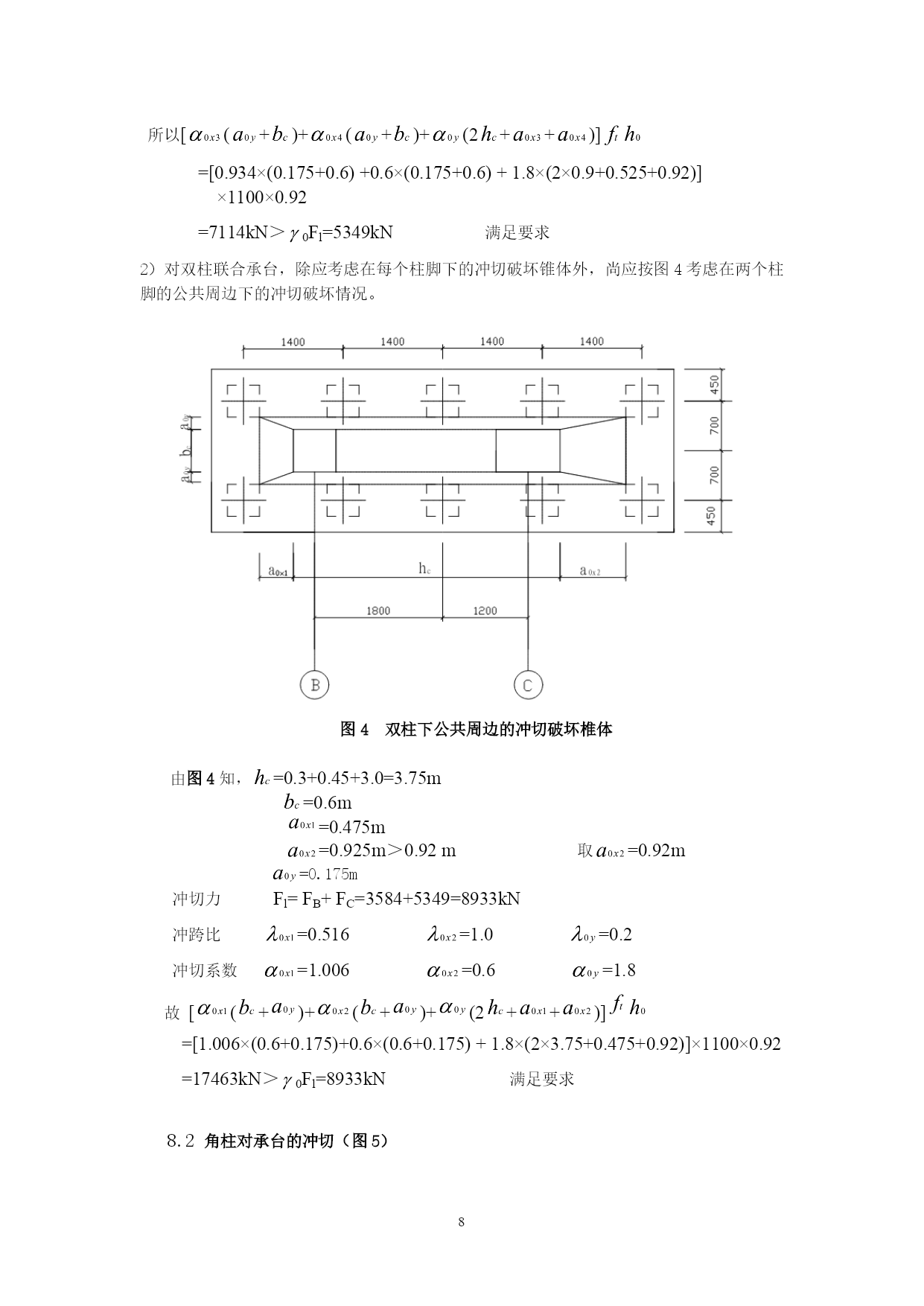

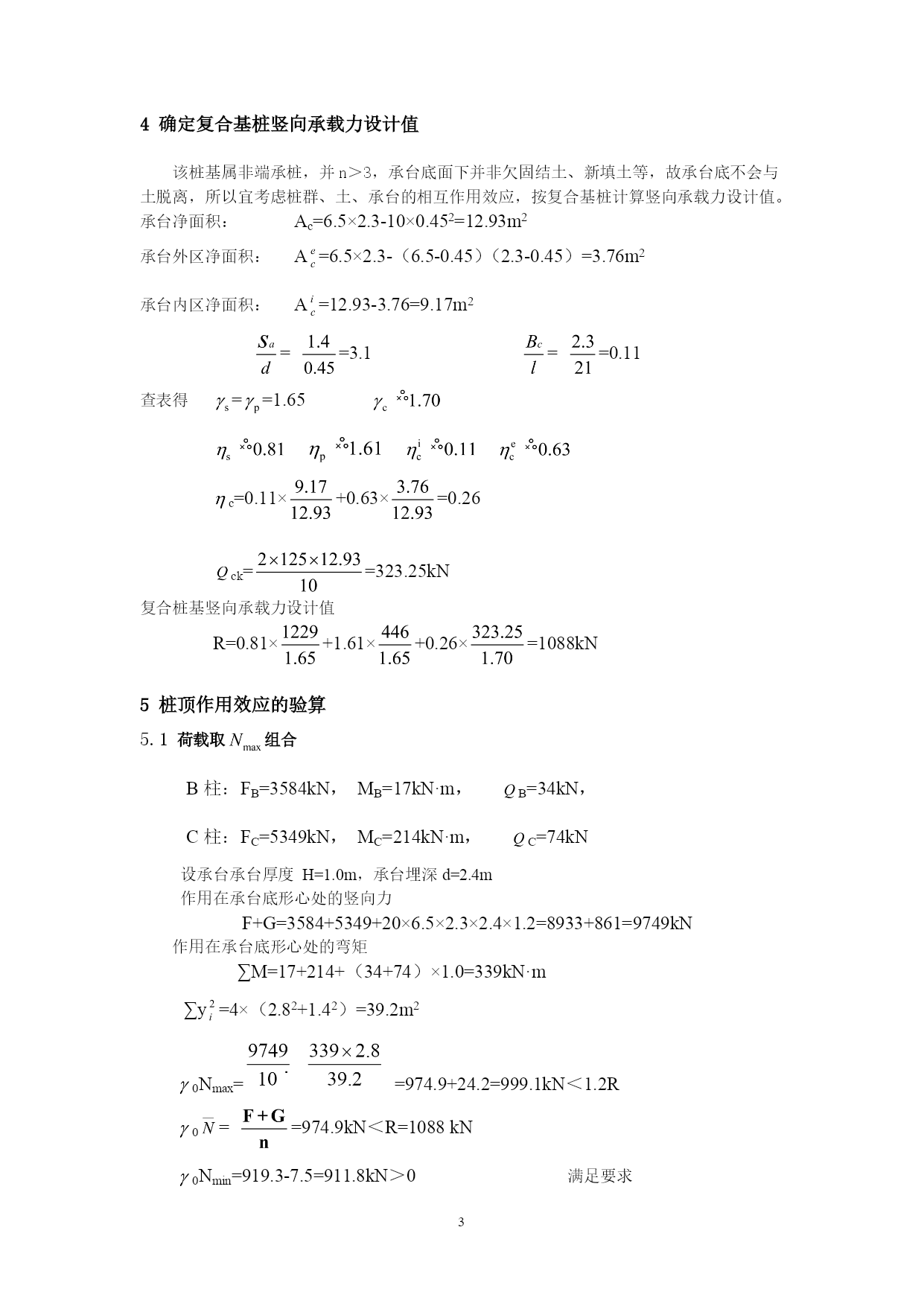

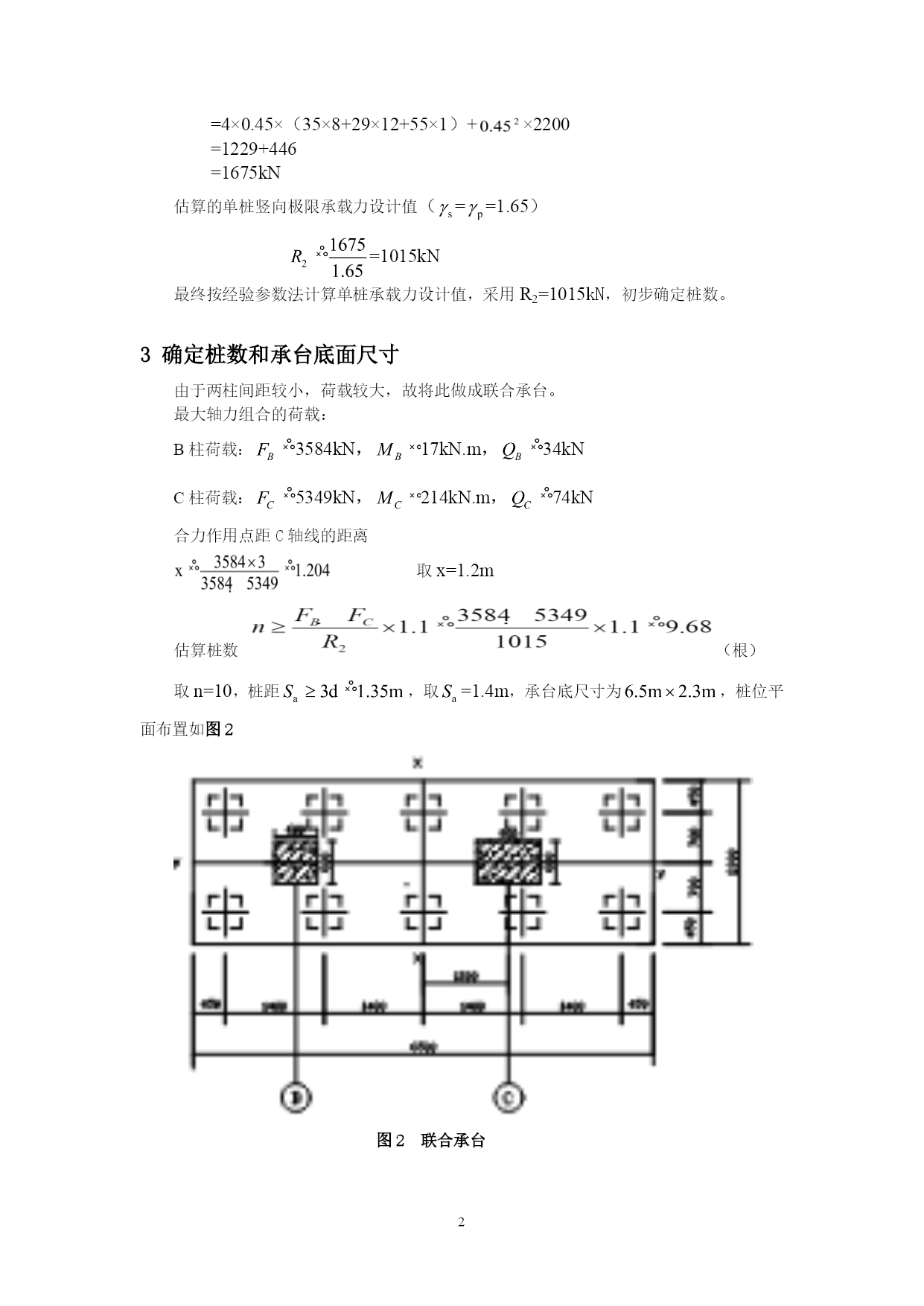

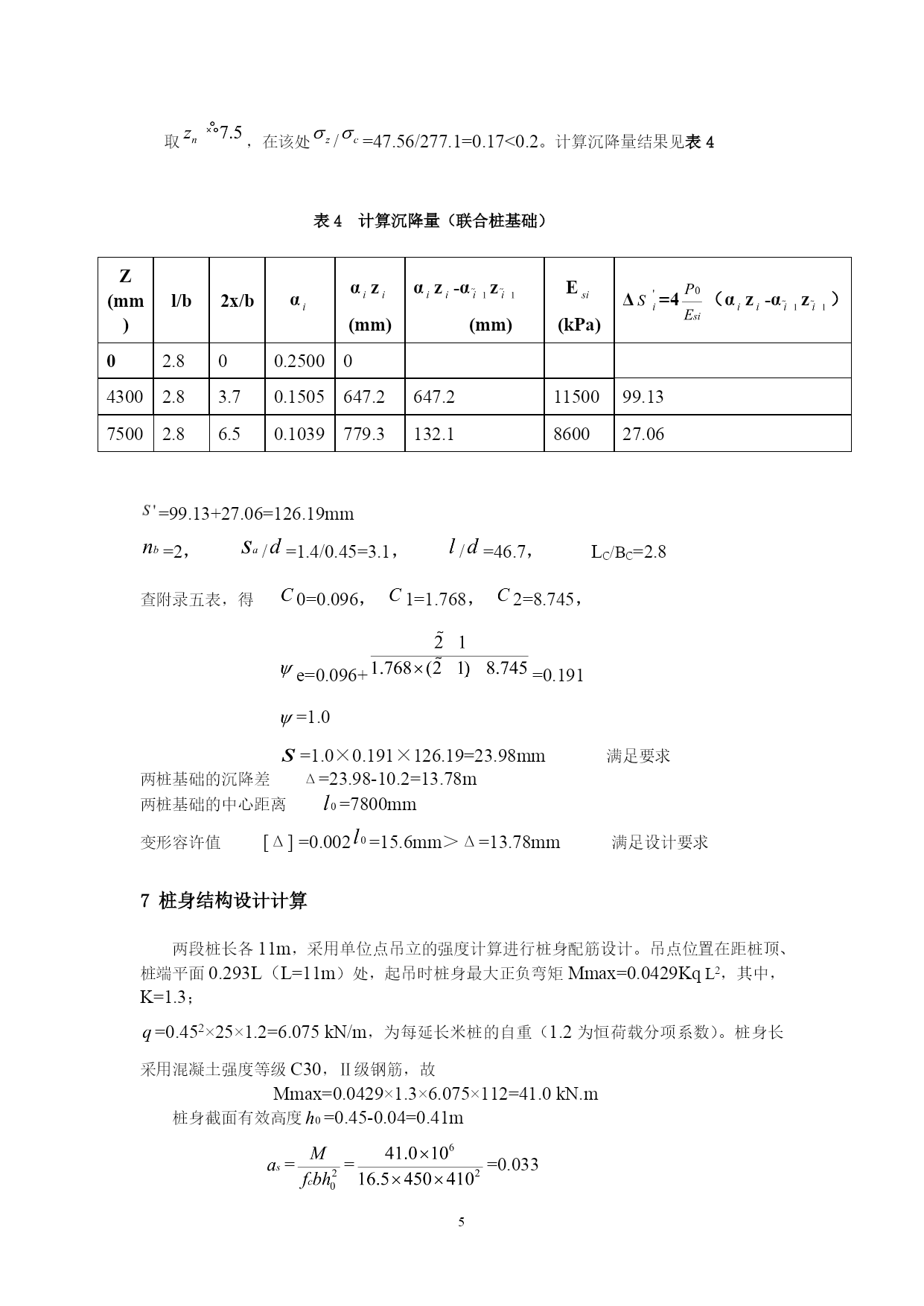

PAGE6PAGE13桩基础设计计算1选择桩型、桩端持力层、承台埋深1.1选择桩型因框架跨度大而且不均匀，柱底荷载大，不宜采用浅基础。又由于施工场地、地基条件以及场地周围的环境条件，故选择桩基础，为减小对周围环境的污染，并采用静压预制桩。这样可以较好的保证桩身质量，并在较短施工工期完成沉桩任务，同时当地的施工技术力量、施工设备及材料供应也为采用静压桩提供了可能性。1.2选择桩的几何尺寸及承台埋深依据地基土的分布，选择第=4\*GB3④层为桩端持力层。桩端全断面进入持力层1.0m（>2d），工程桩入土深度为23.1m。承台底进入第=2\*GB3②层土0.3m，所以承台埋深为2.1m，桩基的有效桩长即为21m。桩截面尺寸选用450mm×450mm，由施工设备要求，桩分为两节，上段长11m，下段长11m（不包括桩尖长度在内），实际桩长比有效桩长大1m，这是考虑持力层可能有一定的起伏以及桩需嵌入承台一定长度而留有的余地。桩基及土层分布示意图见图3.1。2确定单桩极限承载力标准值本设计属于二级建筑桩基，采用经图3.1桩基及土层分布示意图验参数法和静力触探法估算单桩极限承载力标准值。根据单桥探头静力触探资料ps按图1.2确定桩侧极限阻力标准值：ps<1000kPa时，qsk=0.05psps>1000kPa时，qsk=0.025ps+25桩端阻力的计算公式为psk=αpsk=α（Psk1+βPsk2）根据桩尖入土深度（H=23.1m），由表1.2取桩端阻力修正系数α=0.83；psk1为桩端全断面以上8倍桩径范围内的比贯入阻力平均值，计算时由于桩尖进入持力层深度较浅，并考虑持力层可能的起伏，所以这里不计持力层土的psk，psk2为桩端全断面以下4倍桩径范围内的比贯入阻力平均值，故psk1=860kPa，psk2=3440kPa；β为折减系数，因为psk1/psk2<5，取β=1。根据静力触探法求，根据图1和表1（附件）的数据（各层土的值）,有如下：第二层：;;第三层：；第四层：依据静力触探比贯入阻力和按土层及物理指标查表法估算的极限桩侧，桩端阻力标准值列于表1表1极限桩侧、桩端阻力标准值层序静力触探法经验参数法qsk（kPa）αpsk（kPa）qsk（kPa）αpsk（kPa）=2\*GB3②粉质粘土15（h6）3635=3\*GB3③淤泥质粉质粘土4329=4\*GB3④粉质粘土1111784.5552200按静力触探法确定单桩竖向极限承载力标准值=4×0.45×（15×3.9+36×4.1+43×12+111×1）+×1784.5=1500+361=1861kN估算的单桩竖向极限承载力设计值（==1.60）=+==1663kN按经验参数法确定单桩竖向极限承载力标准值=4×0.45×（35×8+29×12+55×1）+×2200=1229+446=1675kN估算的单桩竖向极限承载力设计值（==1.65）=1015kN最终按经验参数法计算单桩承载力设计值，采用R2=1015kN，初步确定桩数。3确定桩数和承台底面尺寸由于两柱间距较小，荷载较大，故将此做成联合承台。最大轴力组合的荷载：B柱荷载：3584kN，17kN.m，34kNC柱荷载：5349kN，214kN.m，74kN合力作用点距C轴线的距离取x=1.2m估算桩数（根）取n=10，桩距，取=1.4m，承台底尺寸为，桩位平面布置如图2图2联合承台4确定复合基桩竖向承载力设计值该桩基属非端承桩，并n＞3，承台底面下并非欠固结土、新填土等，故承台底不会与土脱离，所以宜考虑桩群、土、承台的相互作用效应，按复合基桩计算竖向承载力设计值。承台净面积：Ac=6.5×2.3-10×0.452=12.93m2承台外区净面积：A=6.5×2.3-（6.5-0.45）（2.3-0.45）=3.76m2承台内区净面积：A=12.93-3.76=9.17m2==3.1==0.11查表得==1.65c=0.11×+0.63×=0.26ck==323.25kN复合桩基竖向承载力设计值R=0.81×+1.61×+0.26×=1088kN5桩顶作用效应的验算5.1荷载取组合B柱：FB=3584kN，MB=17kN·m，B=34kN，C柱：FC=5349kN，MC=214kN·m，C=74kN设承台承台厚度H=1.0m，承台埋深d=2.4m作用在承台底形心处的竖向力F+G=3584+5349+20×6.5×2.3×2.4×1.2=8933+861=9749kN作用在承台底形心处的弯矩
