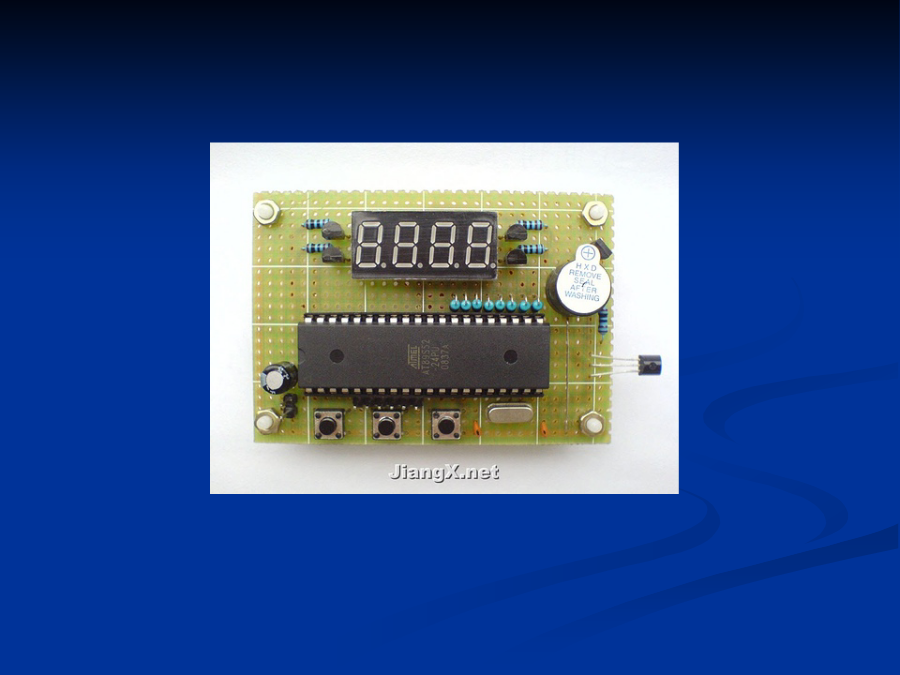

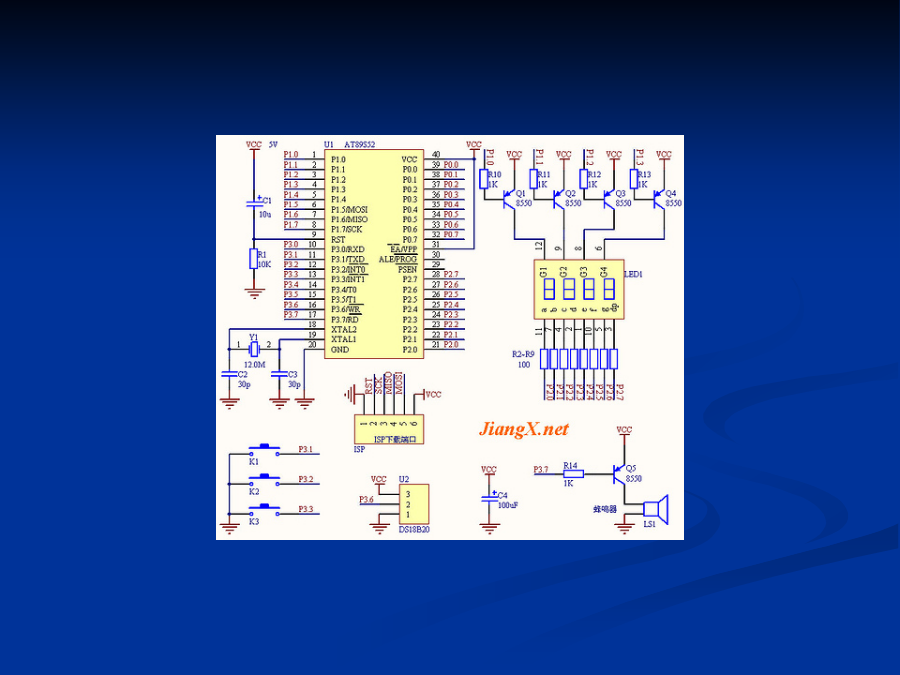

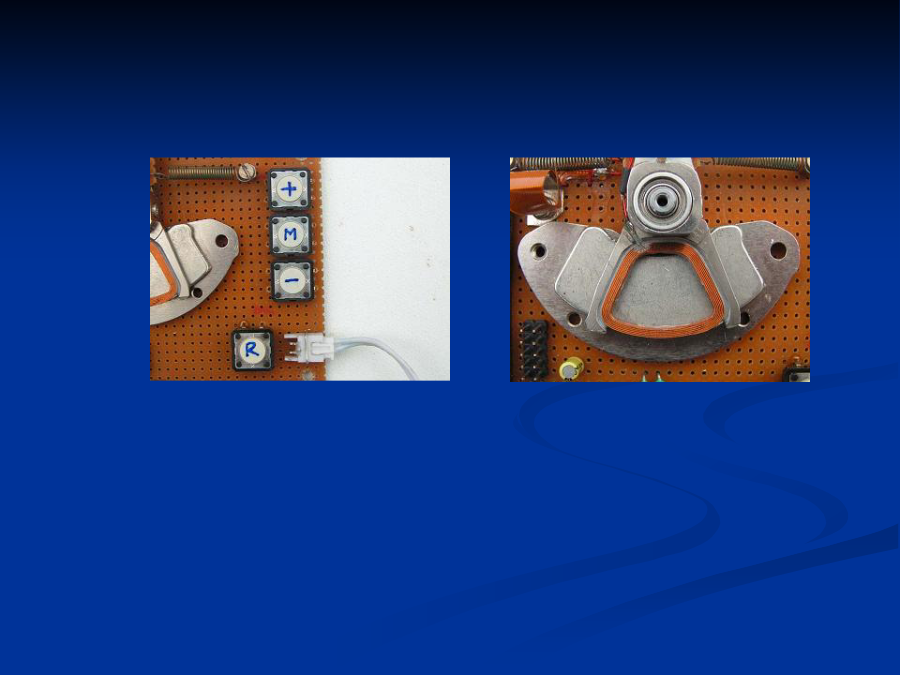

DIY高精度温度控制器（AT89S51-AT89S52）温度测量范围0~99.9摄氏度，设置上限报警温度、下限报警温度，当超出上下限时会报警，电源电压VCC为5V，DS18B20也可以根据需要用屏蔽电缆引出来。K1为进入/退出设置键；K2为增加键；K3为减少键，注意要在K1K2K3并联一个103到104PF的电容，DIY高精度温度控制器（AT89S51-AT89S52）来源:网络作者:未知字号:[大中小]温度测量范围0~99.9摄氏度，设置上限报警温度、下限报警温度，当超出上下限时会报警，电源电压VCC为5V，DS18B20也可以根据需要用屏蔽电缆引出来。K1为进入/退出设置键；K2为增加键；K3为减少键，值得注意的时，要在K1K2K3并联一个103到104PF的电容，这是因为什么我也就不多说了哈，你可以去做做，先不加电容，然后再加上，自己做的太烂，没法贴出，在这里转jiangx，net(小江)的图。程序下载地址:纯手工打造摇摆LED时钟显示分“正常运行”、“调分”和“调时”三种状态。当处于调整状态时，调整的项会闪现，以便识别。为此，设置三个调整按键，一个为“状态键”，一个为“加法键”，一个为“减法键”。(见图3)摇棒的动力部分采用从废旧硬盘拆下的音圈电机（见图4），驱动采用直流电机驱动方式。结构方面，将音圈电机直接安装在万用板上，将万用板的四周用四根螺柱与一透明有机板结合成一体，构成支撑摇棒底座。（见图5,图6）。见图5,图6）二.实作要点2．LED的焊接，将LED两脚跨接在电路板两端的方式进行焊接。使LED紧密排列在一起。3．摇棒上的LED与主板上的信号用柔性排线连接，音圈电机供电占2位，LED信号传输占9位，所以至少要11位的排线。（见图9）图9排线与拉簧4．为保持摇棒的平衡,在摇棒接近旋转轴的两端加装两只拉簧，这两只拉簧的规格尽量保持一致，弹性强弱要适中，最好可多找几种规格的试试。（图9，图10）5．采用驱动直流电机正反转的方式，驱动音圈电机来回摆动。让电机正、反转的方法很多，最典型的是H桥电路驱动，H桥电路原理见图11，常见的是用三级管代替图中的开关。图11H桥驱动原理为了简化电路，最好采用H桥功能的集成电路。这种IC很多，比如象TA7257，TA8429H，L6203等，这里用的是三菱公司的M54544AL(见图12)。IC各脚定义见图13。图12电机驱动IC图13M56544AL各脚定义6．电原理图见图14。7．完成图见图15。无线遥控玩具汽车（附源码）用IC是TX2C（遥控）和RX2C（接收），其功能分别是：前进，后退，左转，右转。用AT89C2051单片机编解码程序，。其原理图如下：图2为接收部分，图3为发射部分。源程序和仿真文件见附件。建议RF接收和RF发射部使用市面上成品的315MHz模块，应用起来很方便，这样可以免去调试高频部分。下面图1是遥控前进部分编码波形：从编码图1中看出有四个周期一样的同步脉冲，各个功能是按数据脉冲个数的不同实现功能不同的。这样编码有很强的搞干扰能力，也可以应用到其它领域遥控上面去，可以做成遥控飞机，也可以做成遥控船……具体功能相应编码以下：前进：同步脉冲+10个数据脉冲后退：同步脉冲+40个数据脉冲左转：同步脉冲+64个数据脉冲右转：同步脉冲+58个数据脉冲前进+左转：同步脉冲+34个数据脉冲前进+右转：同步脉冲+28个数据脉冲后退+左转：同步脉冲+46个数据脉冲后退+右转：同步脉冲+52个数据脉冲按键松开时发送2帧停止位：同步脉冲+4个数据脉冲。接收部分收到的是反相的信号，读者在制作时要注意。旋转LED——飘在空中的文字一．效果：二．整体结构：三．制作方法：1.电机的改装电路的供电和LED的定位是本制作的一个难点。装在电机上的电路始终在高速旋转，我们就无法使用通常的方法来给电路供电。但我们可以通过对电机的改造来解决。我们都知道，一般的直流电机是线圈作为转子，而永磁体作为定子的。他是通过电刷来实现给线圈供电的，而且直流电机的旋转需要交变的电流，这是由固定在转子轴上的换向器来巧妙的实现直流变为交流的。我们的电路是固定在电机的转子上的，它和转子是保持相对静止的。因此，我们可以从电机的转子中取得电源。方法很简单，也就是从电机的换向器上用漆包线把电引到电路板上，经整流，滤波后给单片机电路供电。换向器上的每个电极什么时候变化，是和电机转子的位子有关的，我们正好可以使用其中的一路信号来给LED显示的起始位置定位。具体改装过程如下：1）拆开电机（我使用的是录音机上的12V直流电机），注意拆的时候别弄坏了电机的电刷！2）小心地从电机换向器上的三个电极引出三条漆包线（由于我改装到这步时忘了拍照了，此图略）3）
