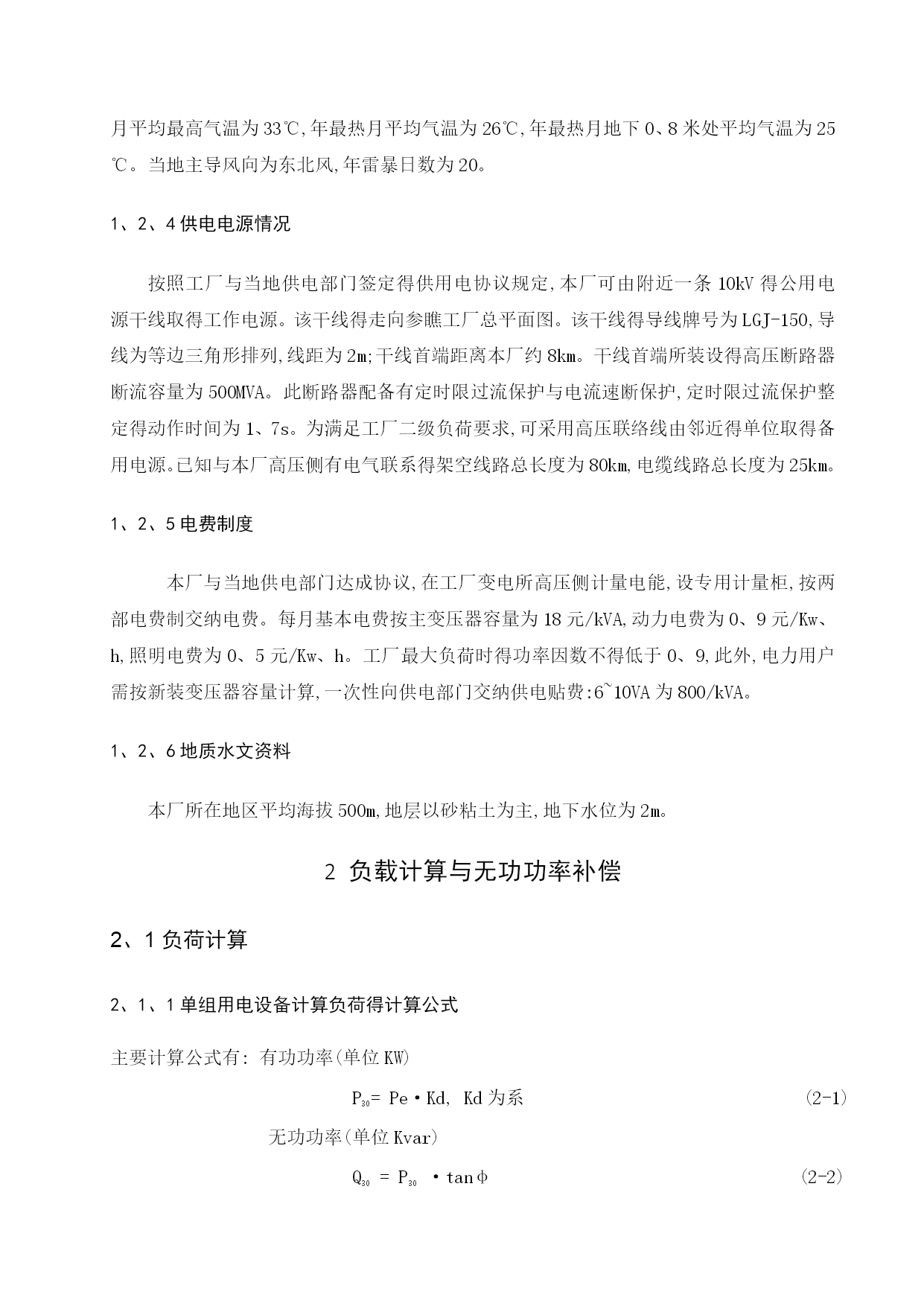

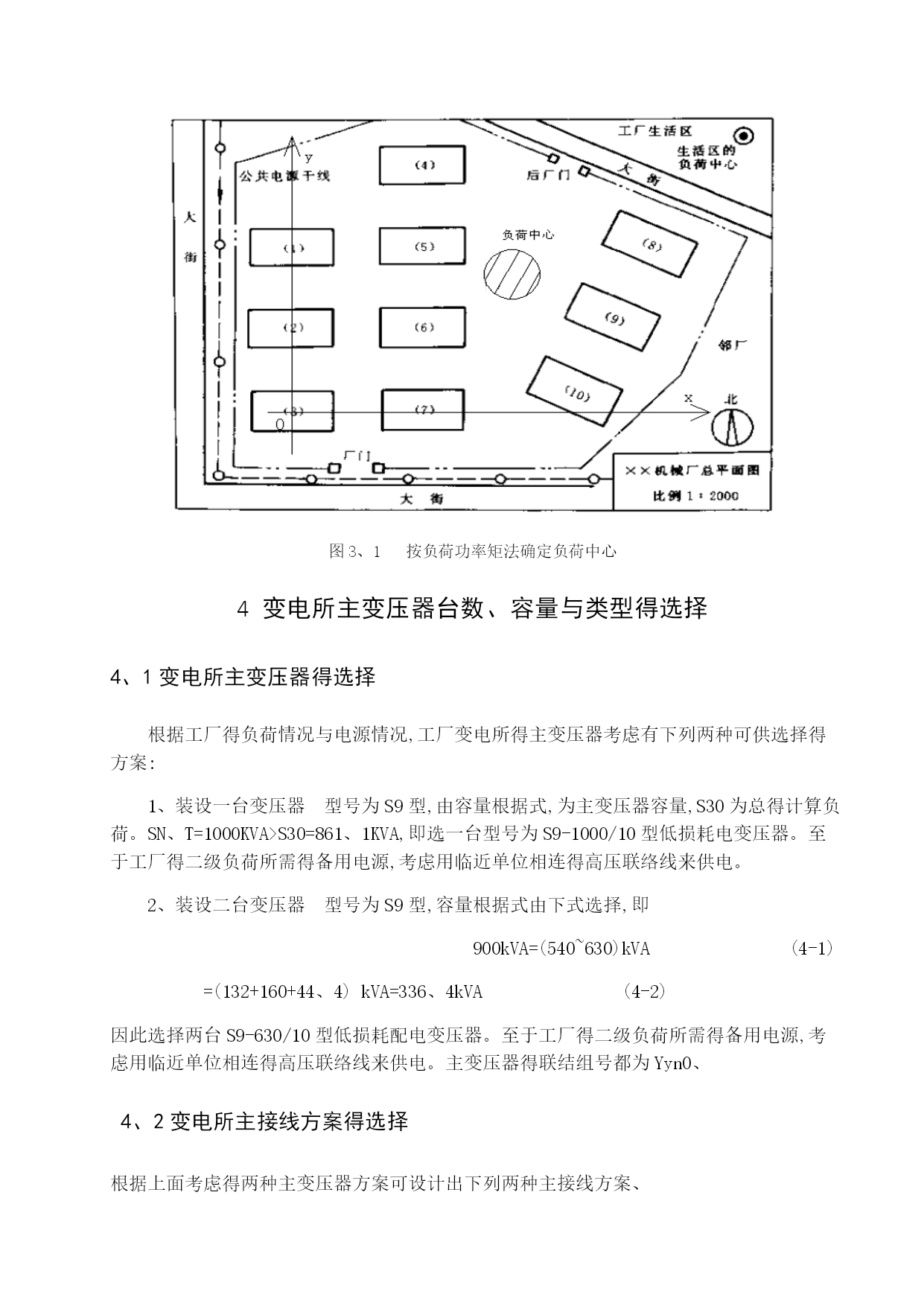

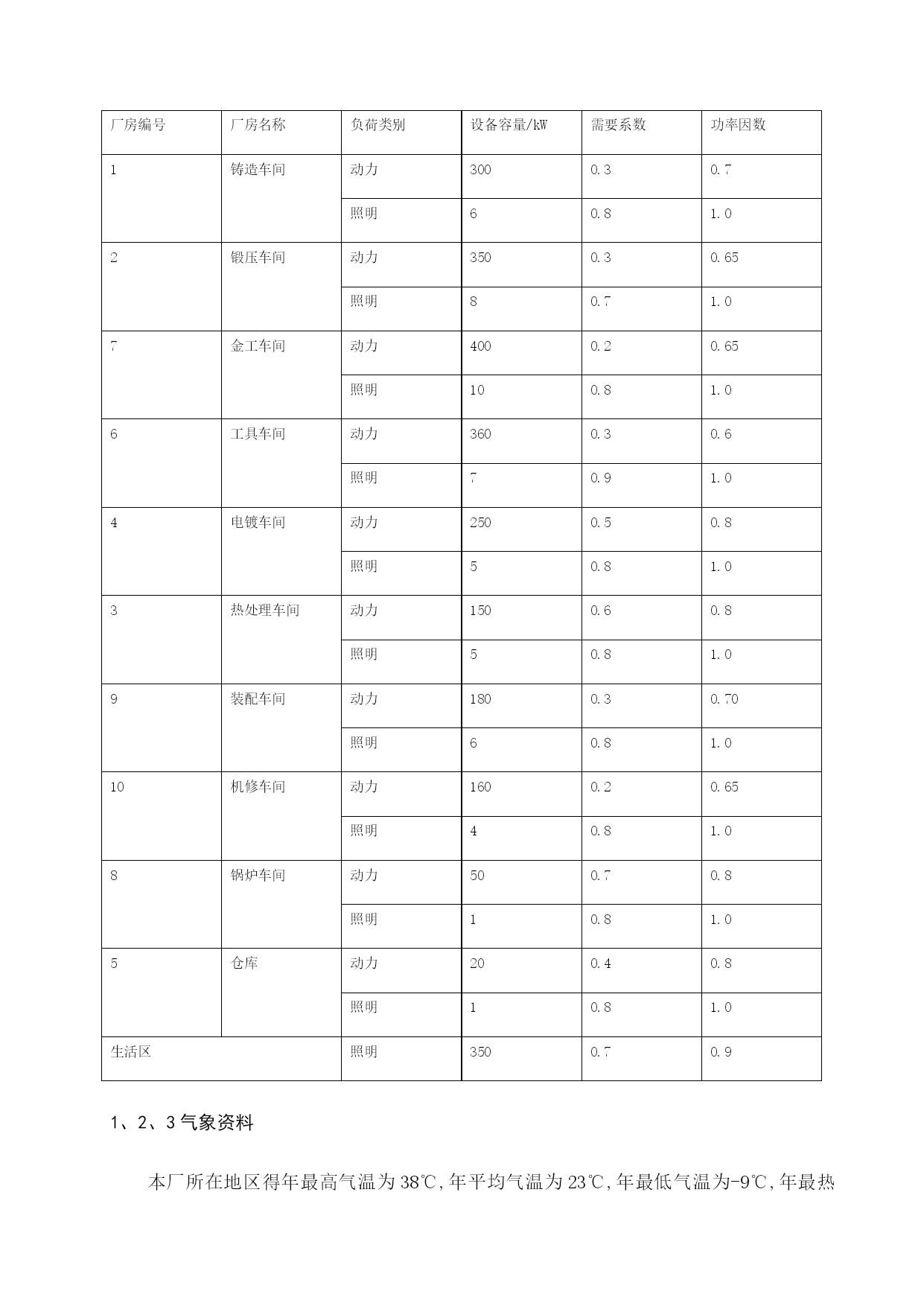

1设计任务1、1设计要求要求根据本厂所能取得得电源及本厂用电负荷得实际情况,并适当考虑到工厂得发展,按照安全可靠,技术先进,经济合理得要求,确定变电所得位置与形式,确定变电所主要变压器得台数与容量,类型。选择变电所主接线方案及高低压设备与进出线,确定二次回路方案,选择整定继电保护装置,最后按要求写出设计说明书,绘出设计图纸。1、2设计依据1、2、1工厂总平面图:图1、1工厂平面图1、2、2工厂负荷情况本厂多数车间为两班制,年最大负荷利用小时为4600h,日最大负荷持续时间为6h。该厂除铸造车间、电镀车间与锅炉房属二级负荷外,其余均属三级负荷。本厂得负荷统计资料如表1、1所示。表1、1工厂负荷统计资料厂房编号厂房名称负荷类别设备容量/kW需要系数功率因数1铸造车间动力3000.30.7照明60.81.02锻压车间动力3500.30.65照明80.71.07金工车间动力4000.20.65照明100.81.06工具车间动力3600.30.6照明70.91.04电镀车间动力2500.50.8照明50.81.03热处理车间动力1500.60.8照明50.81.09装配车间动力1800.30.70照明60.81.010机修车间动力1600.20.65照明40.81.08锅炉车间动力500.70.8照明10.81.05仓库动力200.40.8照明10.81.0生活区照明3500.70.91、2、3气象资料本厂所在地区得年最高气温为38℃,年平均气温为23℃,年最低气温为-9℃,年最热月平均最高气温为33℃,年最热月平均气温为26℃,年最热月地下0、8米处平均气温为25℃。当地主导风向为东北风,年雷暴日数为20。1、2、4供电电源情况按照工厂与当地供电部门签定得供用电协议规定,本厂可由附近一条10kV得公用电源干线取得工作电源。该干线得走向参瞧工厂总平面图。该干线得导线牌号为LGJ-150,导线为等边三角形排列,线距为2m;干线首端距离本厂约8km。干线首端所装设得高压断路器断流容量为500MVA。此断路器配备有定时限过流保护与电流速断保护,定时限过流保护整定得动作时间为1、7s。为满足工厂二级负荷要求,可采用高压联络线由邻近得单位取得备用电源。已知与本厂高压侧有电气联系得架空线路总长度为80km,电缆线路总长度为25km。1、2、5电费制度本厂与当地供电部门达成协议,在工厂变电所高压侧计量电能,设专用计量柜,按两部电费制交纳电费。每月基本电费按主变压器容量为18元/kVA,动力电费为0、9元/Kw、h,照明电费为0、5元/Kw、h。工厂最大负荷时得功率因数不得低于0、9,此外,电力用户需按新装变压器容量计算,一次性向供电部门交纳供电贴费:6~10VA为800/kVA。1、2、6地质水文资料本厂所在地区平均海拔500m,地层以砂粘土为主,地下水位为2m。2负载计算与无功功率补偿2、1负荷计算2、1、1单组用电设备计算负荷得计算公式主要计算公式有:有功功率(单位KW)P30=Pe·Kd,Kd为系(2-1)无功功率(单位Kvar)Q30=P30·tanφ(2-2)视在功率(单位KvA)S3O=P30/cosφ(2-3)计算电流(单位A)I30=S30/Un,Un为用电设备得额定电压(单位为Kv)(2-4)2、1、2多组用电设备计算负荷得计算公式主要计算公式有:有功功率(单位KW)P30=K∑·p∑P30·i(2-5)式中得∑P30·i就是所有用电设备有功计算负荷P30之与,K∑p就是有功负荷计算系数,可取0、85~0、95、无功功率(单位Kvar),Q30=K∑·q∑Q30、i(2-6)式中得∑Q30就是所有用电设备无功计算负荷Q30之与,K∑·q就是无功负荷计算系数,可取0、9~0、97、视在功率(单位KvA)S30=(P²30+Q²30)½(2-7)计算电流(单位A)I30=S30/(1、732Un)(2-8)经计算,各厂区及生活区得负荷计算表如下表2、1所示(额定电压取380V)表2、1机械厂负荷计算表编号名称类别设备容量Pe/kw需要系数Kdcosφtanφ计算负荷P30/kwQ30/kwS30/kvaI30/A1铸造车间动力3000、30、71、029091、8————照明60、81、004、80————小计306—94、891、81322002锻压车间动力3500、30、651、17105123————照明80、71、005、60————小计358—110、61231652513热处理车间动力1500、60、80、759067、5————照明50、81、0040————小计155-9467、51161764电镀车间动力2500、50、80、751
